答疑:广联达剪力墙暗柱建模

提问网友:刘
提问日期:2024-12-30 19:46:56

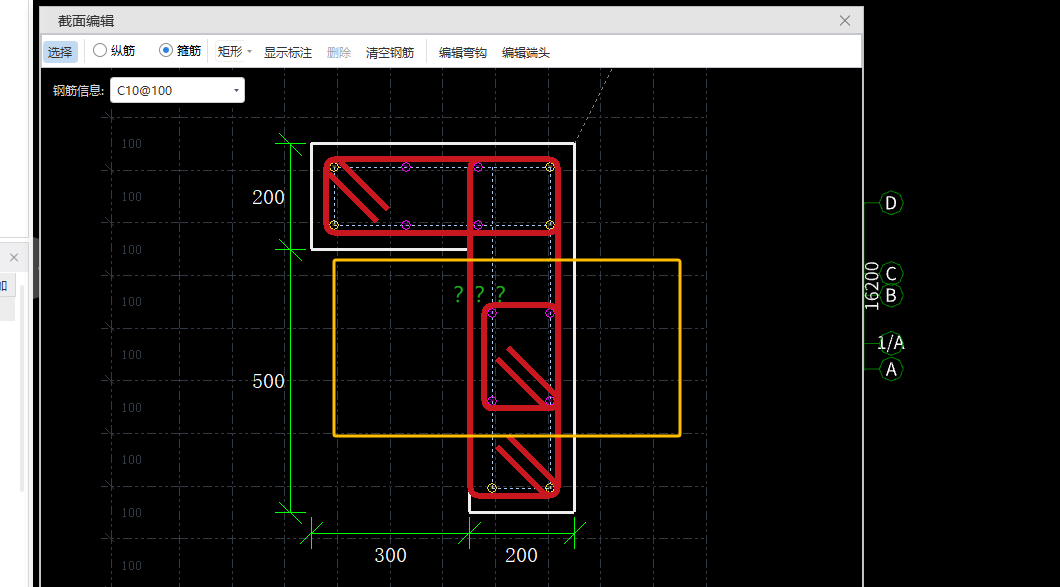

剪力墙暗柱


解答网友:陈工

钻石专家

是错的,左侧,没有保护层了

解答网友:菩提七杀

黄金专家

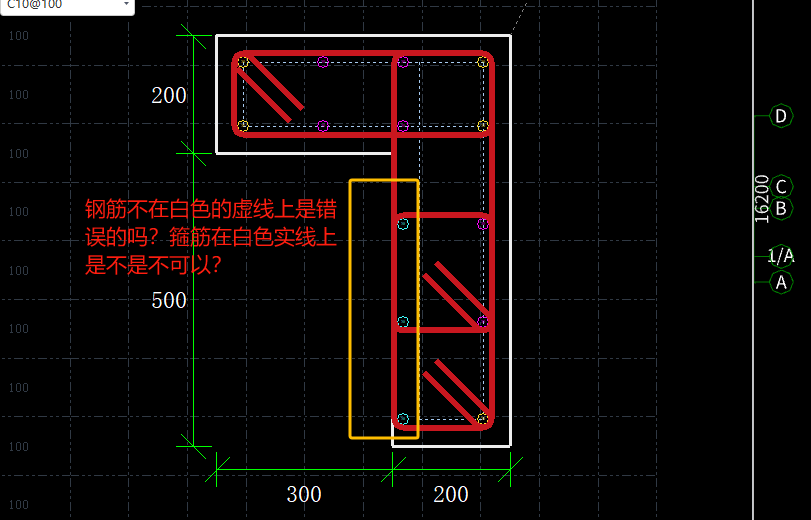

白色实线是结构边线,虚线是扣除保护层后钢筋的位置。不能在边线上画

解答网友:欢乐心中飞雪

铂金专家

这样是错的,要画在虚线上的,虚线的位置是扣减保护层之后的位置
