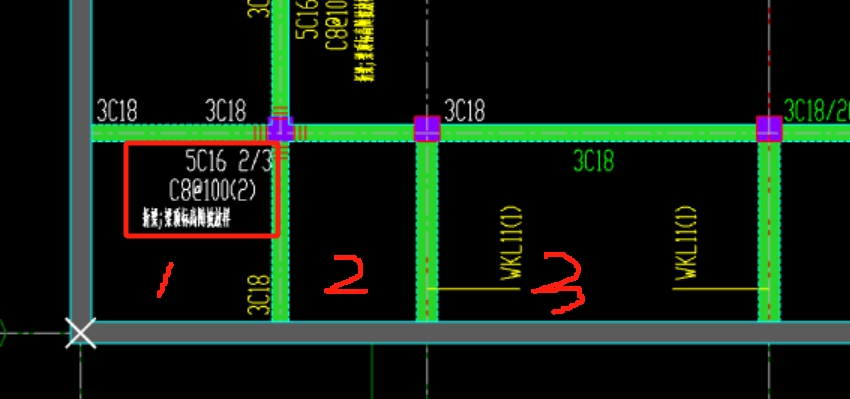

答疑：请问各位老师，如下图，可以看出第2跨梁的下部钢筋是多少吗？

提问网友：清
提问日期：2024-09-22 09:45:55

---

解答网友：大家广联

钻石专家

没有标注  看集中标注中的

如果集中标注中没有  就得问设计

解答网友：红梅傲雪

钻石专家

原位标注没有的

就是用的下部通长筋

解答网友：雪花飘 飘

铂金专家

看梁集中标注

解答网友：陈工

钻石专家

1+2为一跨的梁，3是一跨的梁，1-2之间的3C18是上部通长筋。5C16  2/3是下部钢筋。C8-100（2）箍筋。1–2之间的柱是梁上生柱，不是本梁的支座。

解答网友：一杯红酒

黄金专家

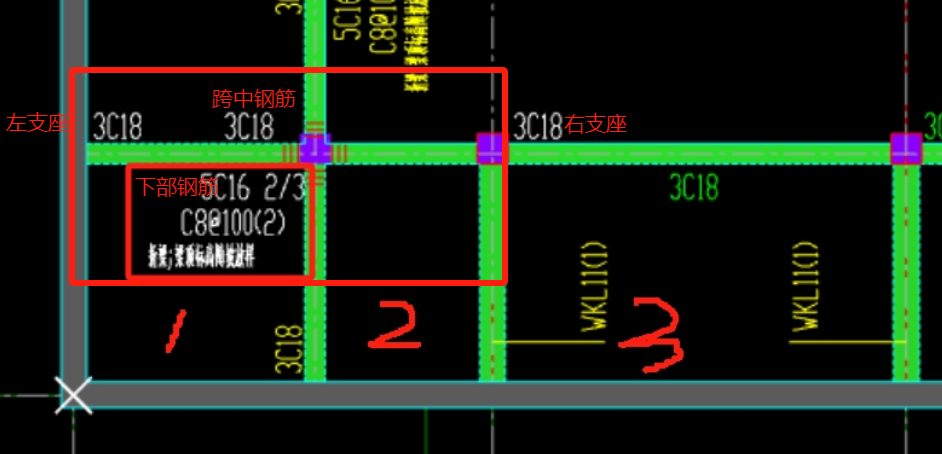

你标注的1、2是一跨，中间的柱应该是梁上柱，不是梁的支座，详见下图
