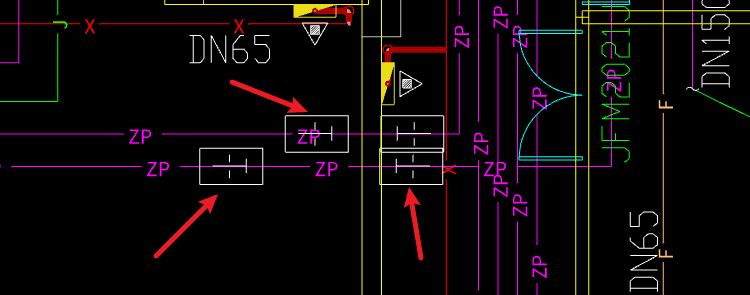

答疑：请问老师这个图例是什么，图纸上也没给图例

提问网友：一笑
提问日期：2024-09-06 11:25:53

感谢

---

解答网友：睡 莲

钻石专家

补偿器

解答网友：晨俗

白银专家

可能是管道翻弯

解答网友：身边

黄金专家

1、DN一般是代表管径
2、JX一般是指消防接线箱
3、ZP一般是指自喷，自喷的主管道
4、SX一般是指消防水箱

你可以结合建筑图看一下，是不是有遇梁的管道翻身，需要增加立管高度和管件数量，

这个翻身表示，没有按常规的圆圈加半圆的符号维护。

同时，你可以查一下系统图，这个位置是不是有其他管件
