10个高品质民宿案例合集

01.

山谷民宿

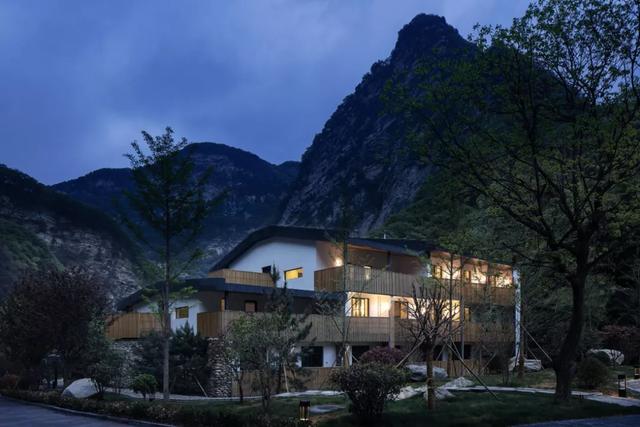

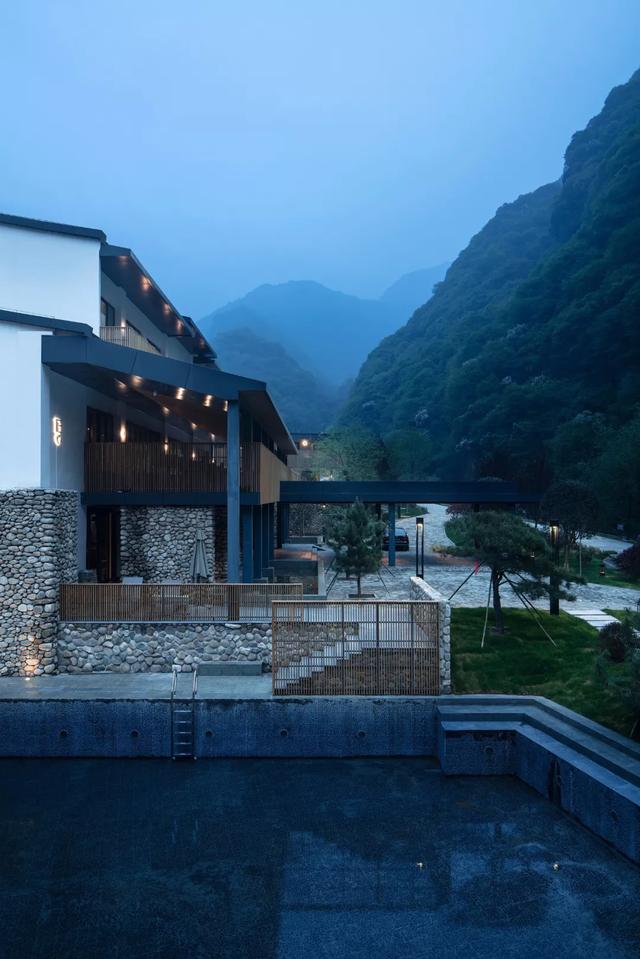

石门半山酒店地处少华山中段,坐北朝南,群山相夹,山体高悬。主体为三栋三层小楼,品字形排布,之间由阶梯回廊连接。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(1)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(2)

中厅和西面楼体之间加建SPA中心和汤池、泳池。餐厅独立于三栋主体楼东面,也是三个建筑体,由玻璃回廊相接。总共六栋小建筑依山势西低东高顺次排列。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(3)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(4)

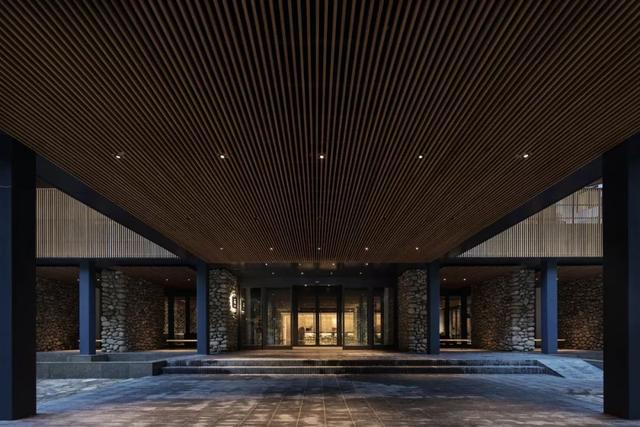

中厅一楼主入口的墙体全部拆除,加盖出挑廊,形成引导入口和雨廊。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(5)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(6)

在一层加出的挑廊承托下,二楼也加建出钢结构观景露台,更好地与户外产生接触。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(7)

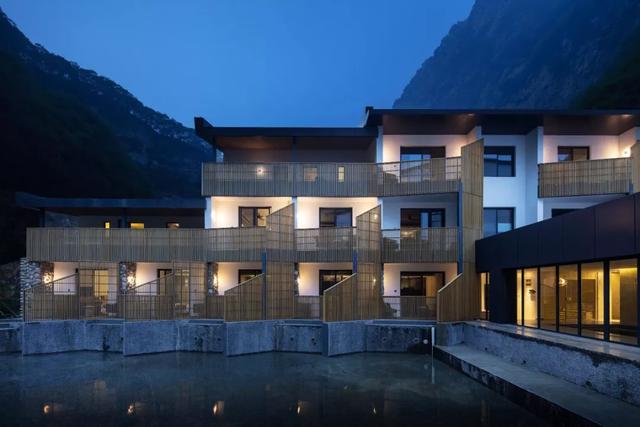

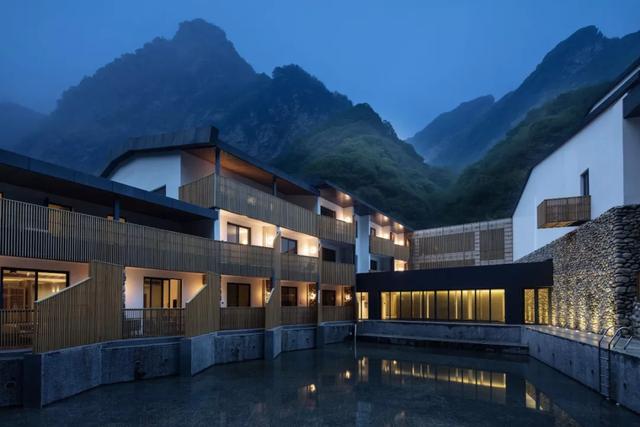

东西两栋建筑面南方向,每层之间有个小退层,利用此结构的可塑性,加宽每层房檐,强化这种错落,使建筑更具舒展性。加出来的这部分面积形成观景房的户外露台,直面山景。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(8)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(9)

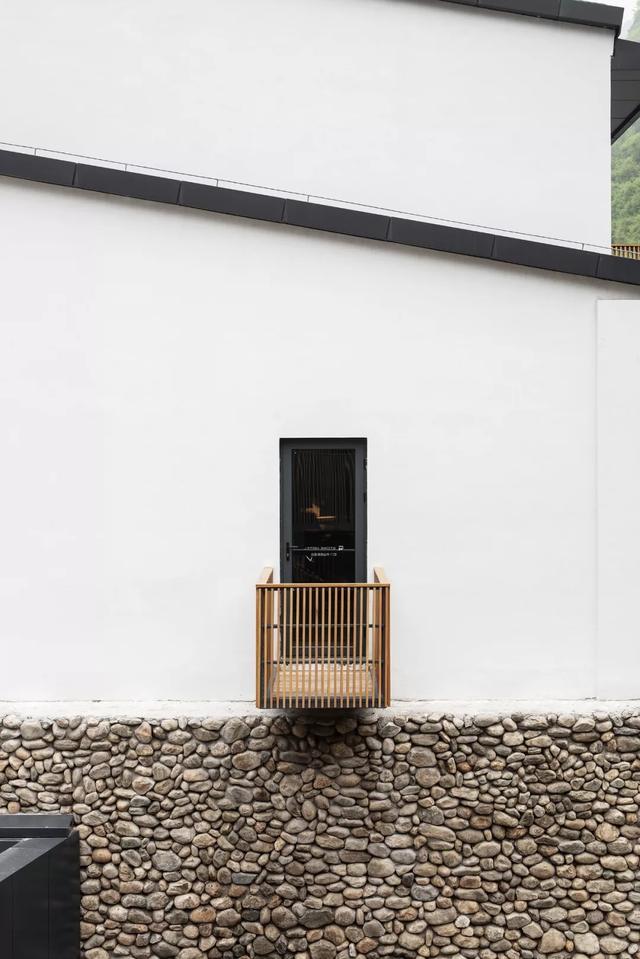

原来狭小局促的东、西面阳台扩建成折角型阳台,将人的视线引导向山景。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(10)

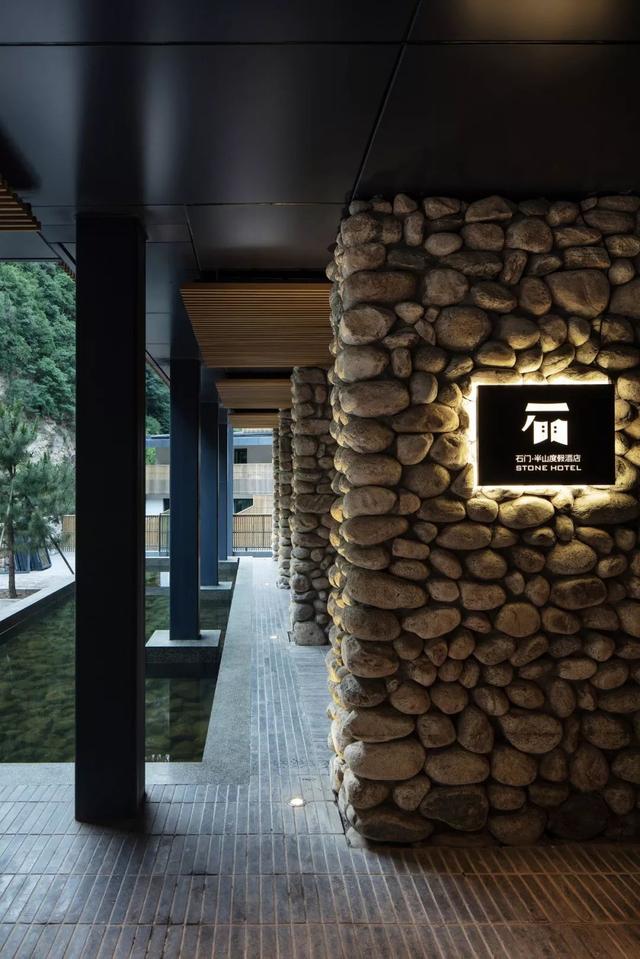

入口长廊和阶梯回廊密排的石条,经过球磨水洗,使边缘圆润,亚光,历史感。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(11)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(12)

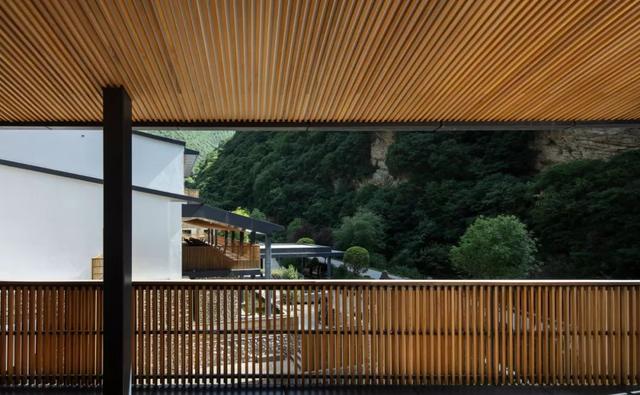

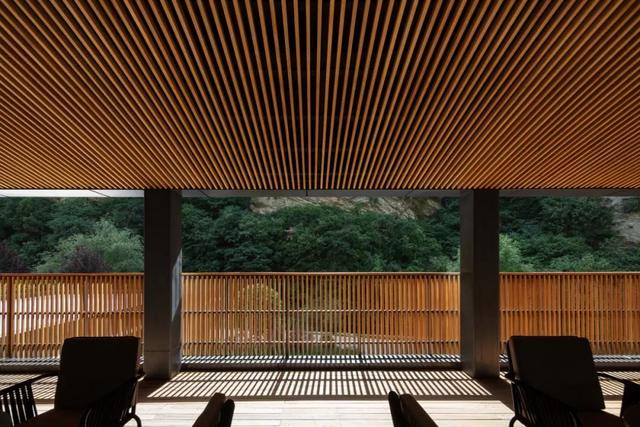

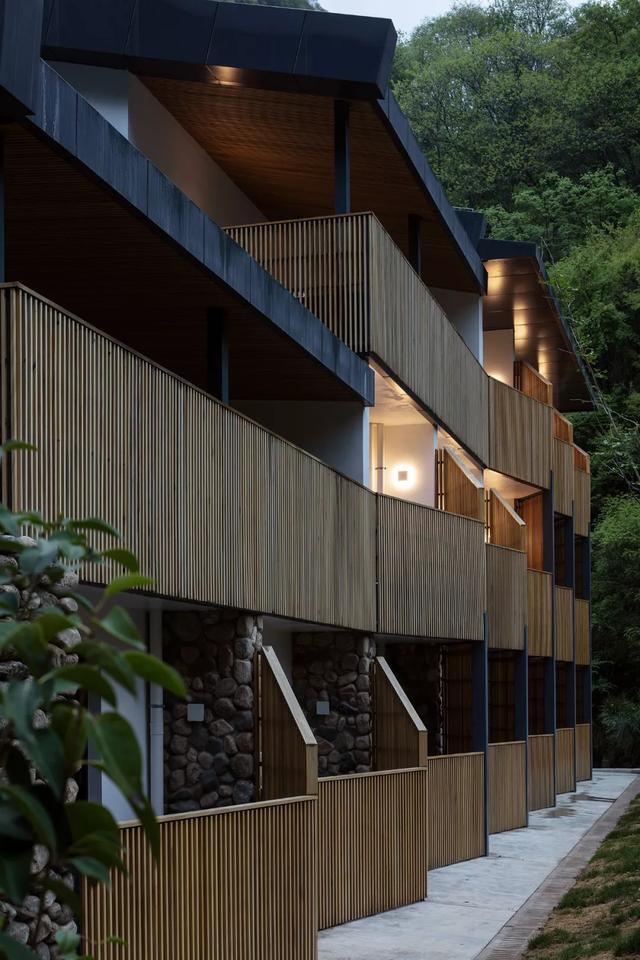

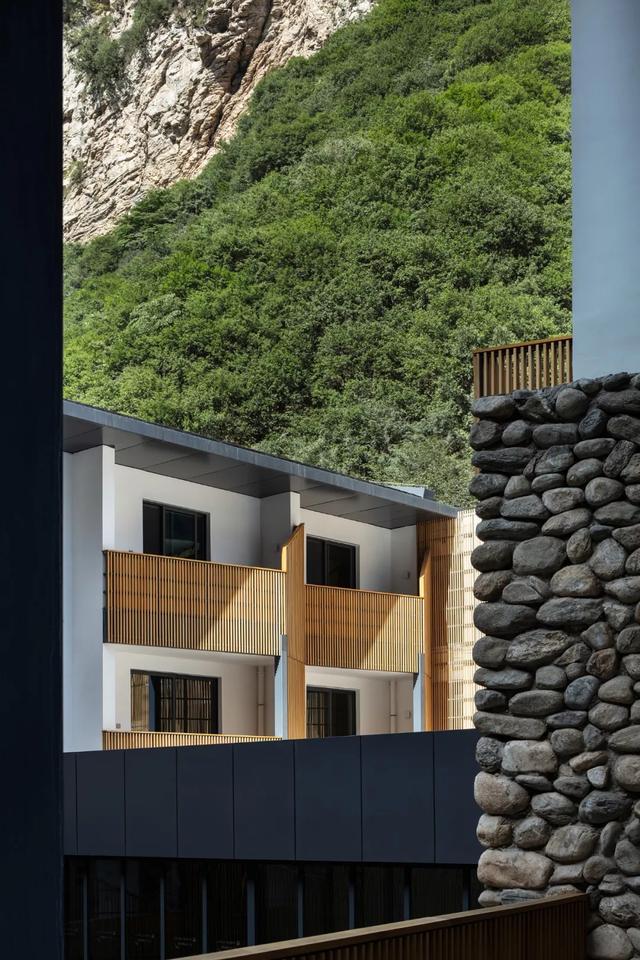

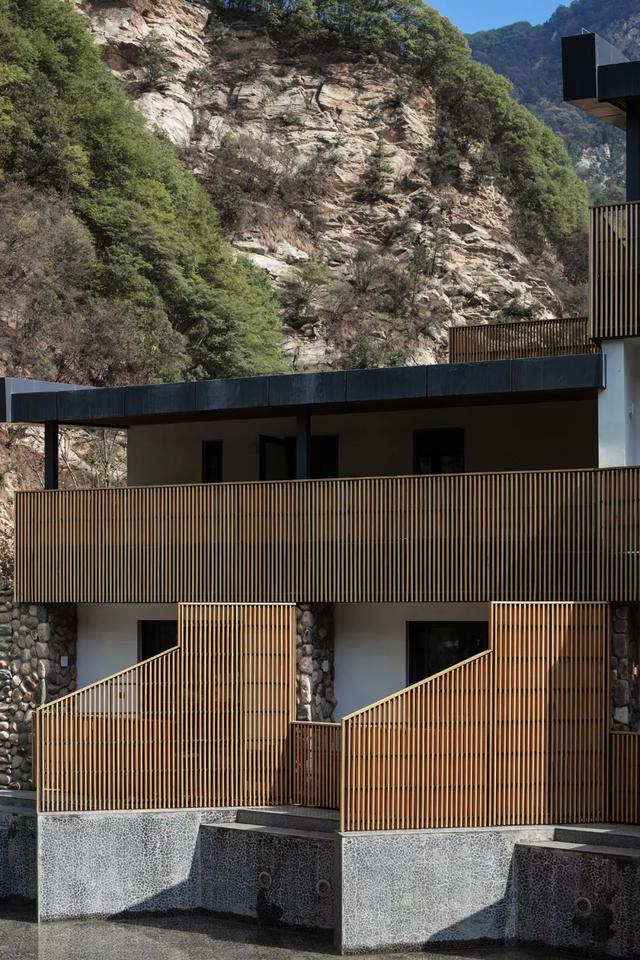

密排的木条格栅使用在露台顶面,栏板,建筑外墙。这在建筑立面上能过滤光线,形成薄纱感,产生微妙玄秘的情境,跟石头的厚重产生对比。同时木栏栅遮挡保护室内的私密性。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(13)

从室内往室外看时,倾斜的挑檐与木格栅形成取景框的效果,将对面的山景横向框取。视线里的景物显得尤其单纯静谧。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(14)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(15)

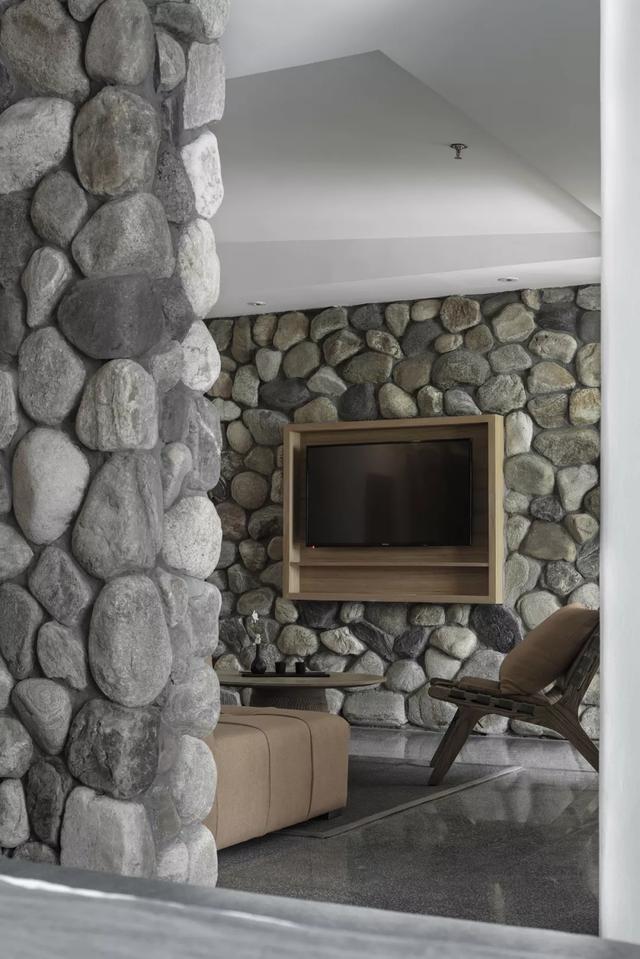

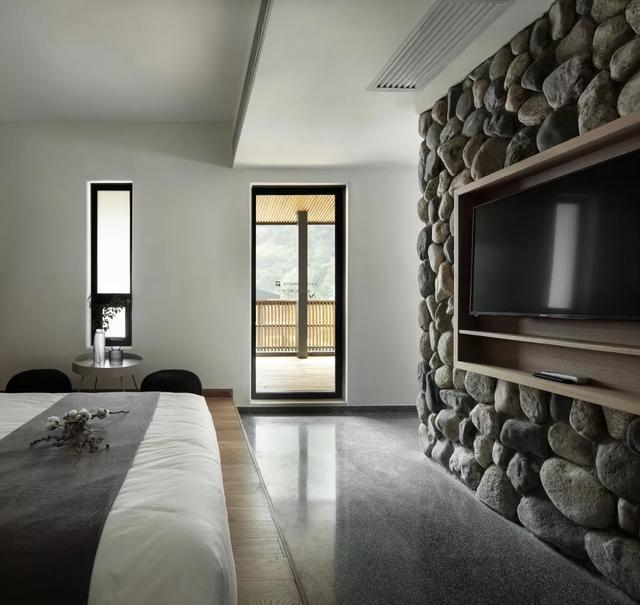

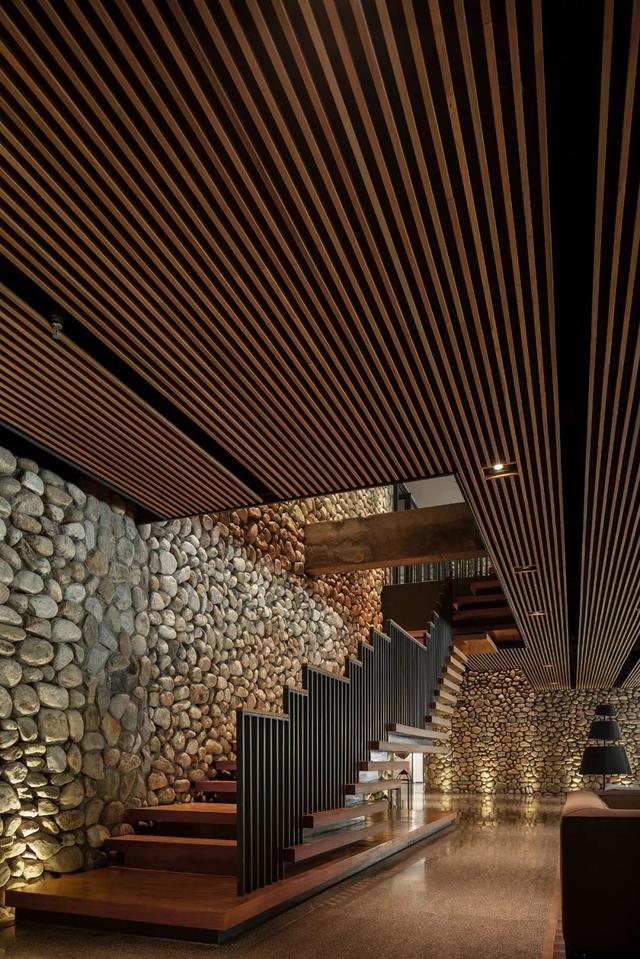

这些石头呈现出不同观感、质感、触感,产生不一样的情绪表白,引导整个建筑本体自然发散出它应该发生的气息。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(16)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(17)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(18)

项目名称:少华山石门半山度假酒店

项目地点:陕西省渭南市华州区少华山景区内

设计单位:西安本末装饰设计有限公司

主持设计:陈海

项目摄影:张晓明

02.

莫干山之家民宿

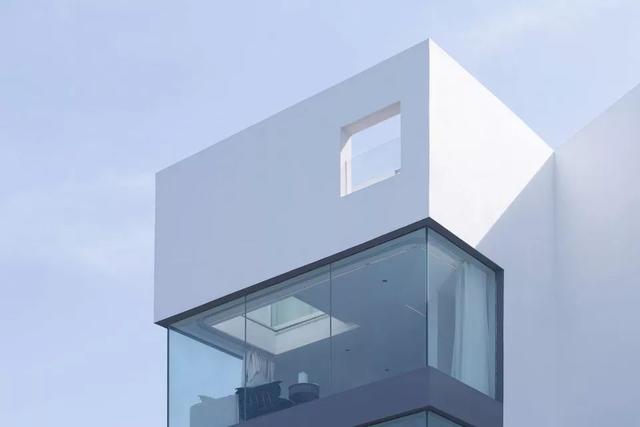

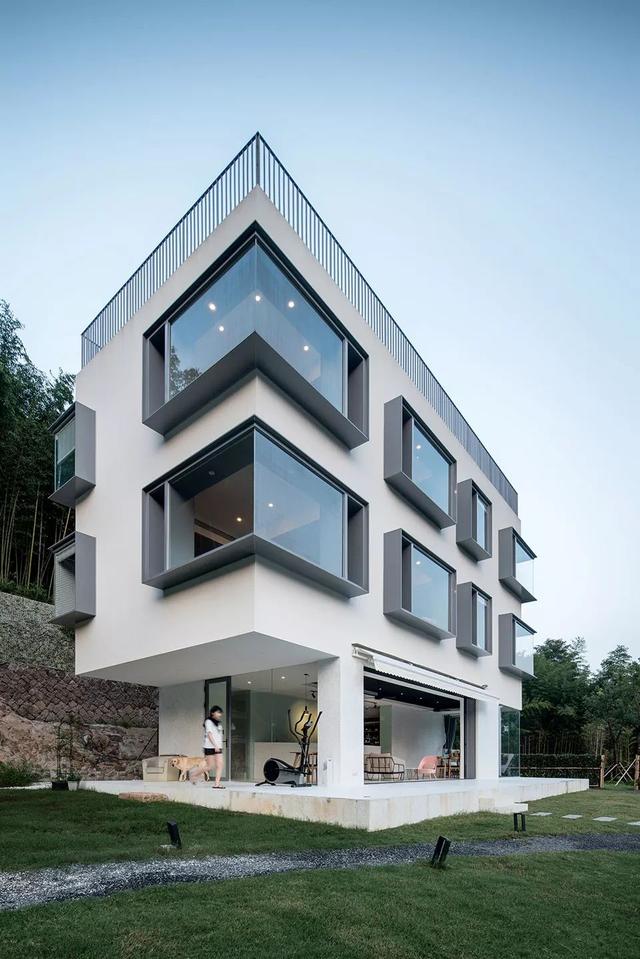

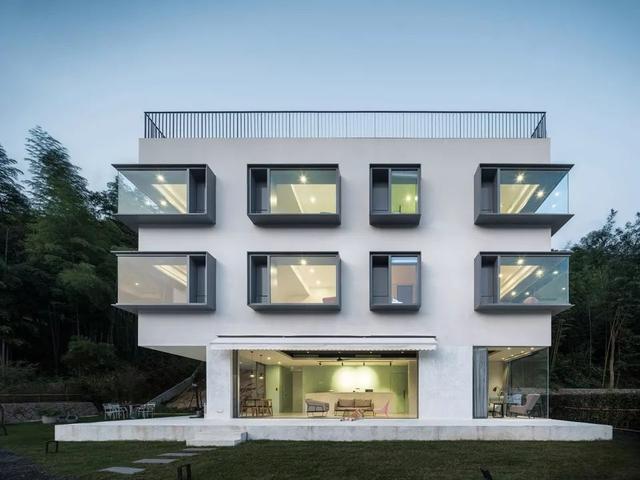

设计通过30多扇各自不同的“窗”,以及窗内外的风景与生活,建构了一个回归到简单逻辑的方盒子建筑。人与大自然的关系也通过在“窗口”的行为产生了更本质的连接,一所“窗之家”就这么诞生了。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(19)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(20)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(21)

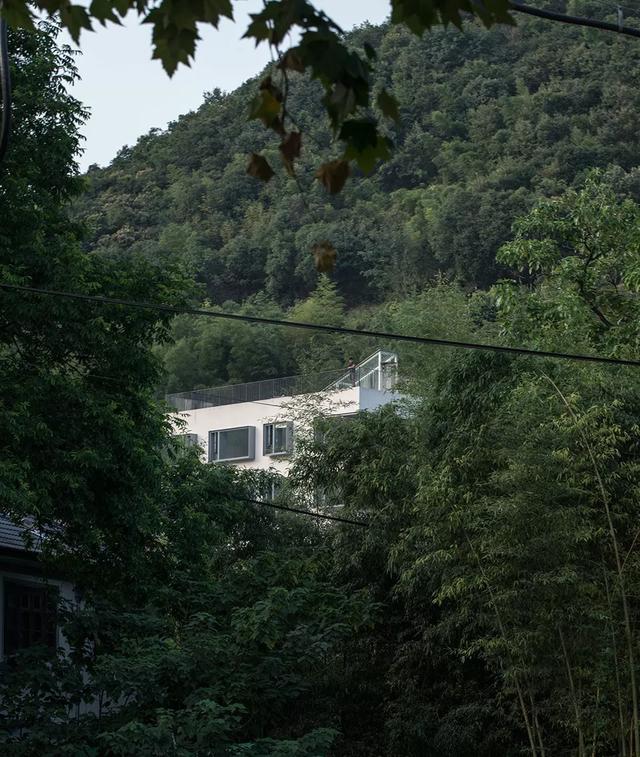

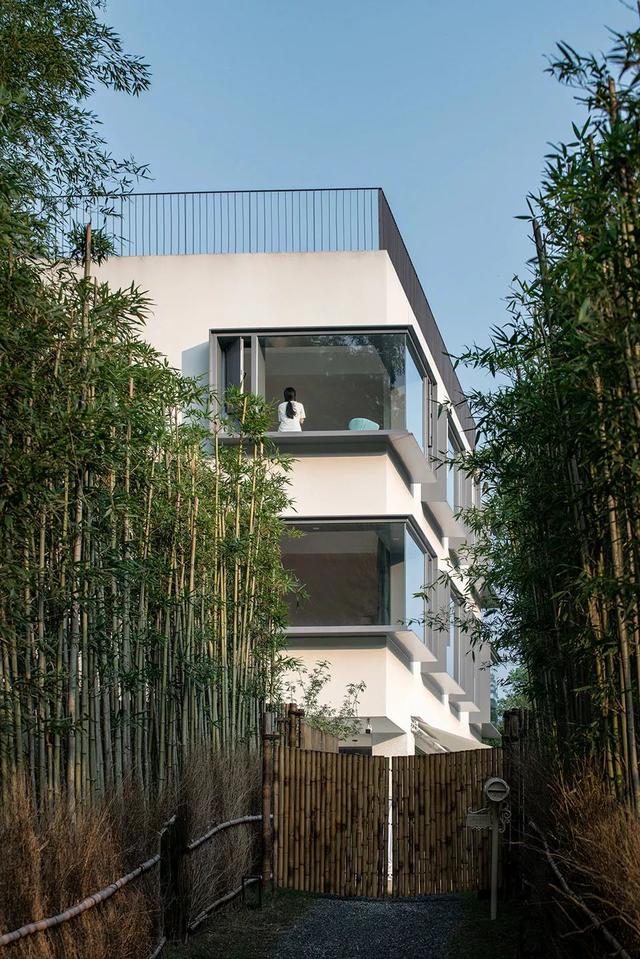

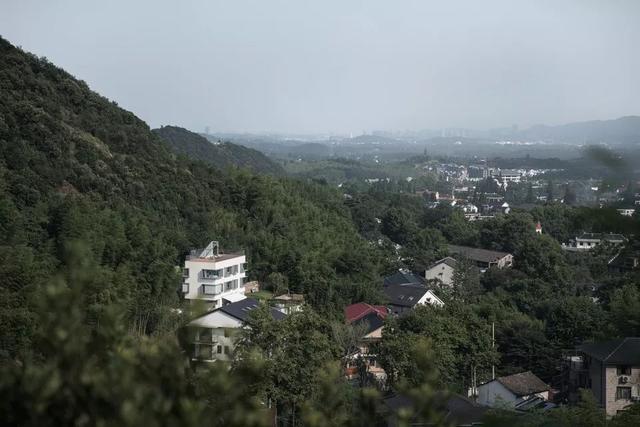

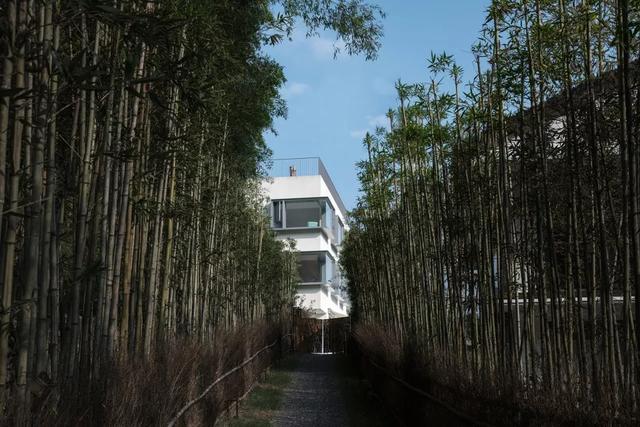

通过长长的山路慢慢接近建筑,两侧的竹子又将建筑藏在了后面。只有当山路尽段,竹林结束的地方,通过两扇竹门,建筑才豁然开朗地展现在人们面前。这也成了为场地设计的第一重“窗户”,称之为竹之窗。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(22)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(23)

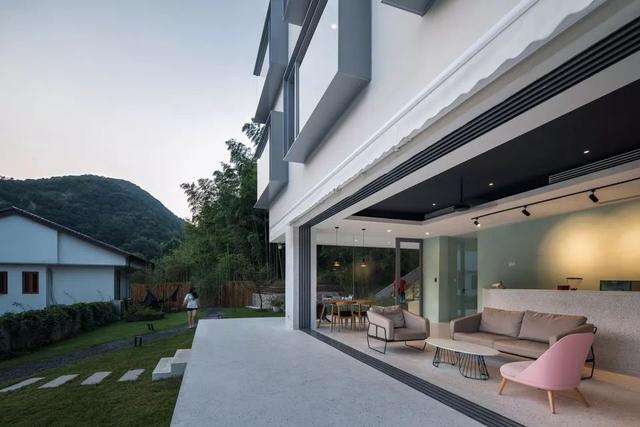

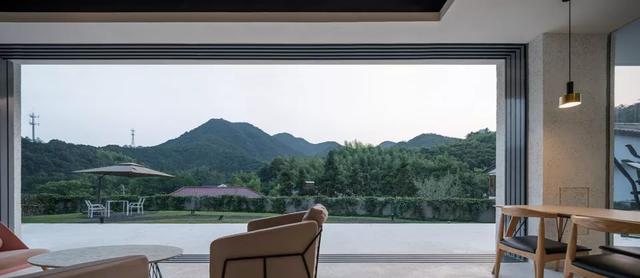

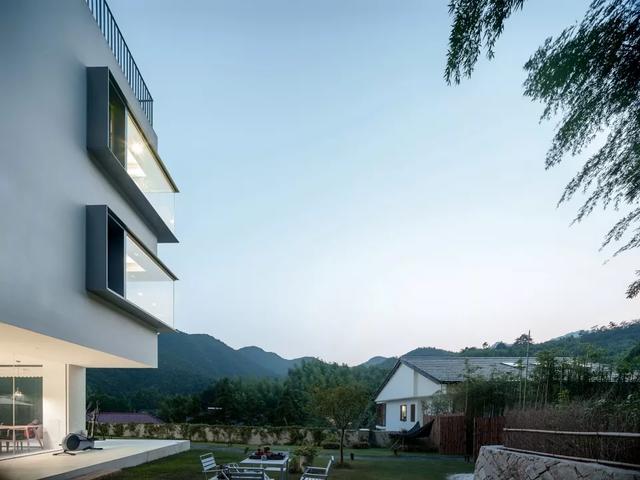

建筑整体呈L型,环抱着基地上挖山过程中挖不掉的大石布置。建筑置于一个基座之上,被稍稍抬高,使得建筑中人的视线,避开纷扰的周边建筑。推拉门正对着远处连绵的山峰,多少也有一些“开门见山”的趣味。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(24)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(25)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(26)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(27)

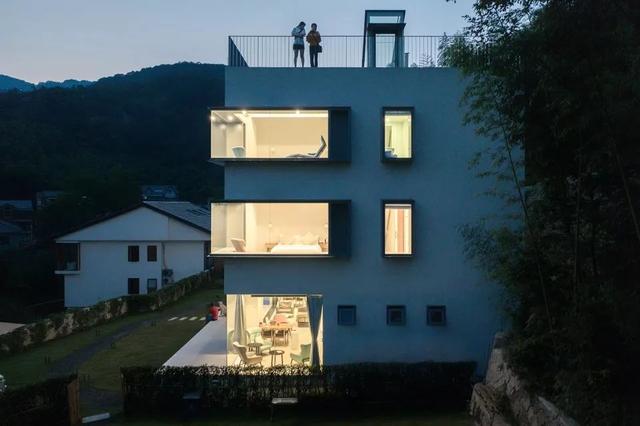

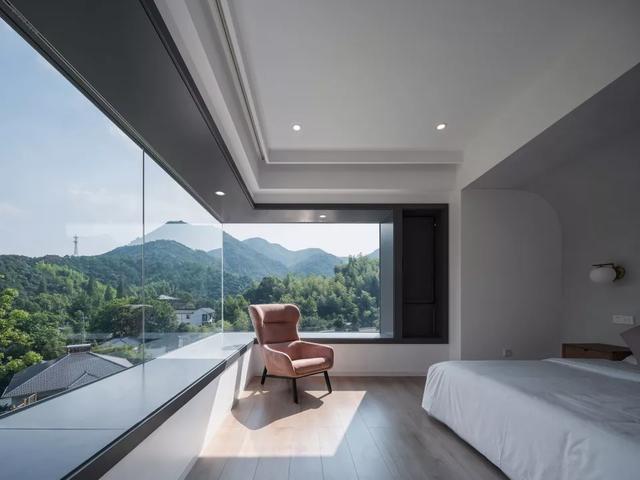

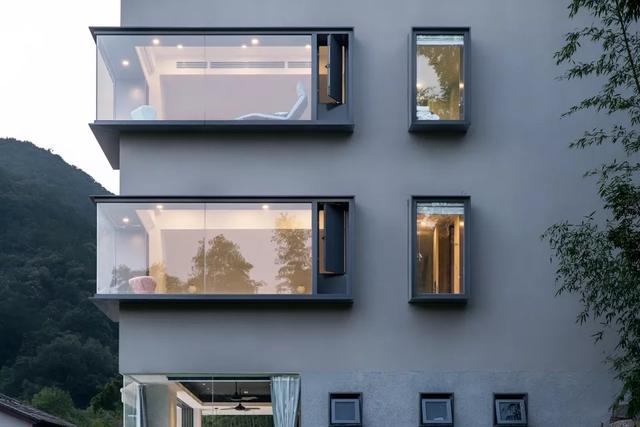

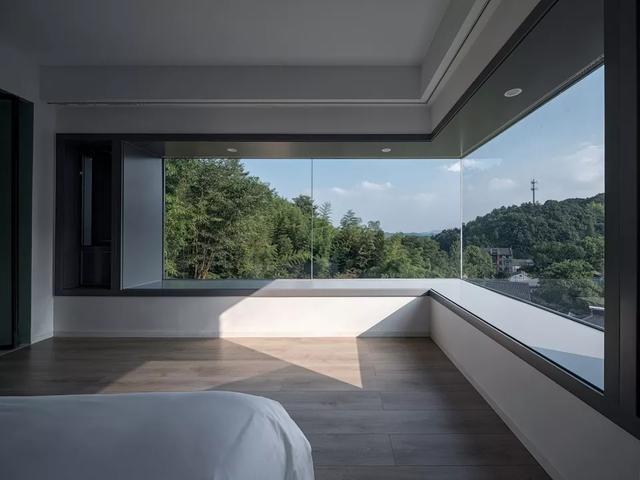

在中间的房间,飘窗形成了精致的取景框,过滤掉周围的杂乱,只留下远山入画。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(28)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(29)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(30)

屋顶露台仿佛是朝向天空的窗子,提供了360度的全景。近处的房子全都看不见了,远山净收眼底。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(31)
[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(32)

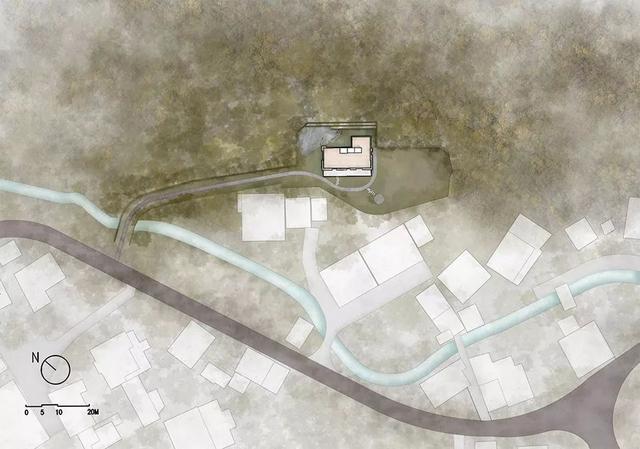

▼总平面图

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(33)

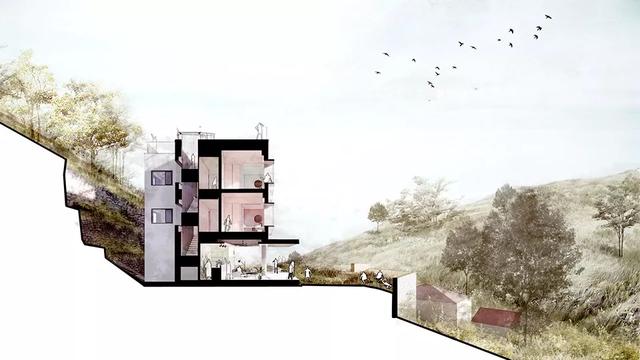

▼剖透视图

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(34)

项目地点:浙江省湖州市德清县莫干山镇
设计周期:2018.5—2018.9
建造周期:2018.9—2019.8
设计单位:普罗建筑
主持设计师:刘敏杰,李汶翰,常可
设计团队:王珂一,王昊,朱孝珺,郭菁儿,朱进文
摄影:吴清山

03.

等风来

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(35)

项目位于浙江省舟山市嵊山镇,当地民宿类项目有明确的执行手册,对总面积,每层面积,建筑高度均有限制,乃至对建筑风格也有所限制。进而造成建筑造型以及空间打造均极其受限。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(36)

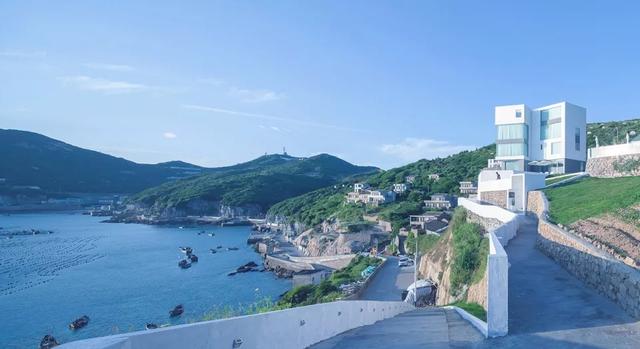

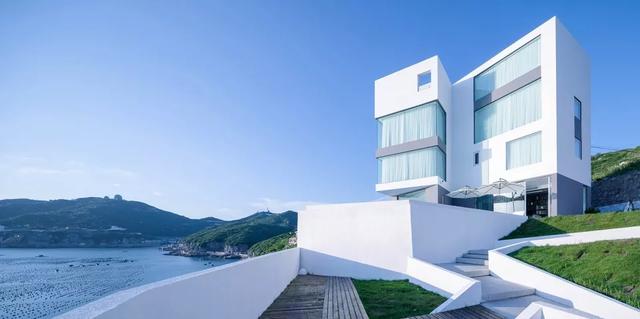

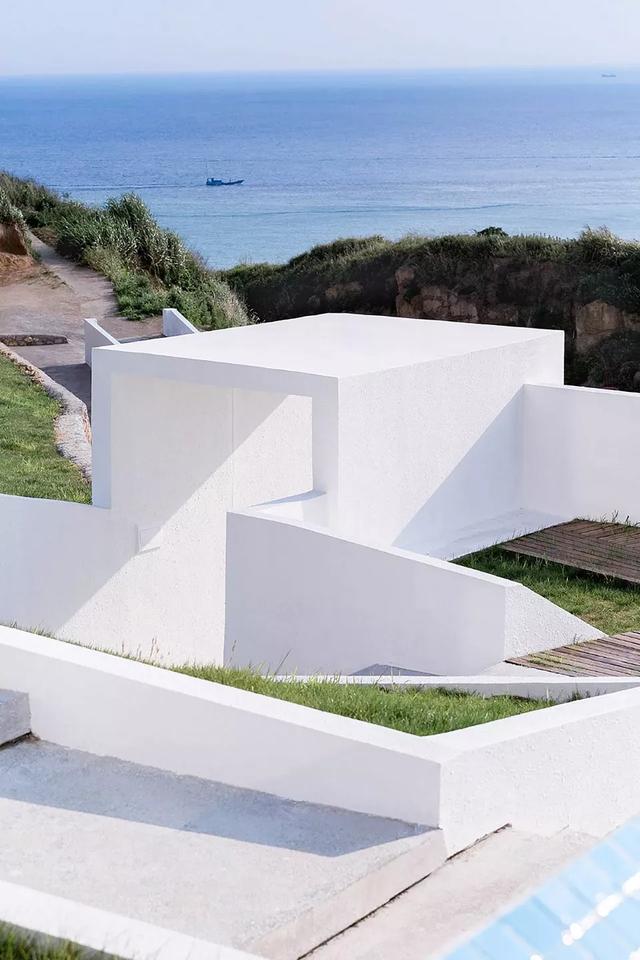

▲民宿外观全景

嵊山岛作为中国最东边的有人居住的岛屿,空气潮湿,时有大风乃至台风,建筑选材受限,运输成本以及人力成本均较岛外有大幅上升。业主姐弟希望面积尽量用足,尽量每个客房要有不同的感受,并且每个房间都要有尽量多的看海界面;希望至少能打造成舟山地区排名前列的民宿项目。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(37)

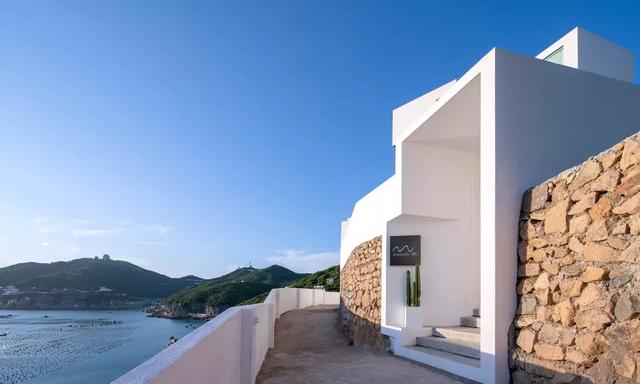

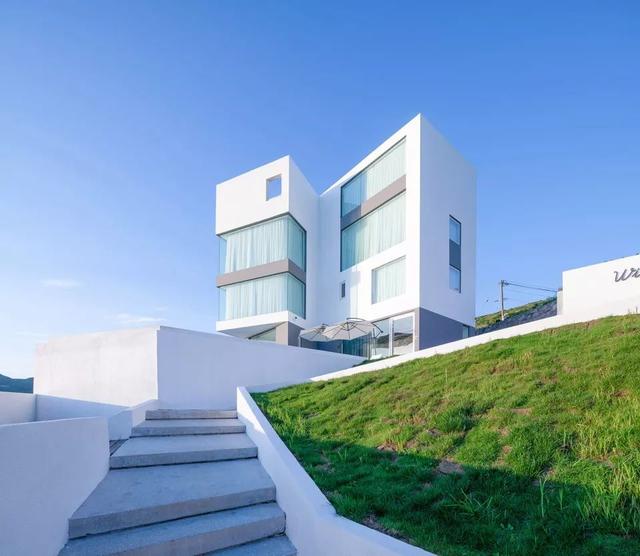

▲民宿主入口

在概念设计沟通方案方向阶段,提供了十余概念方案供讨论,业主最终选择了这个几个体块咬合的方案。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(38)

▲民宿外观近景,院内路径适当拉长客人入住的行走路线

项目落成,七个房间各有不同。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(39)

▲民宿外观局部,一层房间设有私享泳池区

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(40)

▲民宿外观局部,大片的玻璃确保了室内的景观视野

项目本身其实面积不大,建筑只有四百平方左右,场地相对岛上其它民宿项目,用地会稍微宽松。方案通过拉长上山路径,以及将院内路径弯折,适当拉长客人入住的行走路线,沉淀心境,增加客人对入驻民宿的期许。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(41)

▲民宿室外交通流线局部,拉长上山路径,将院内路径弯折

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(42)

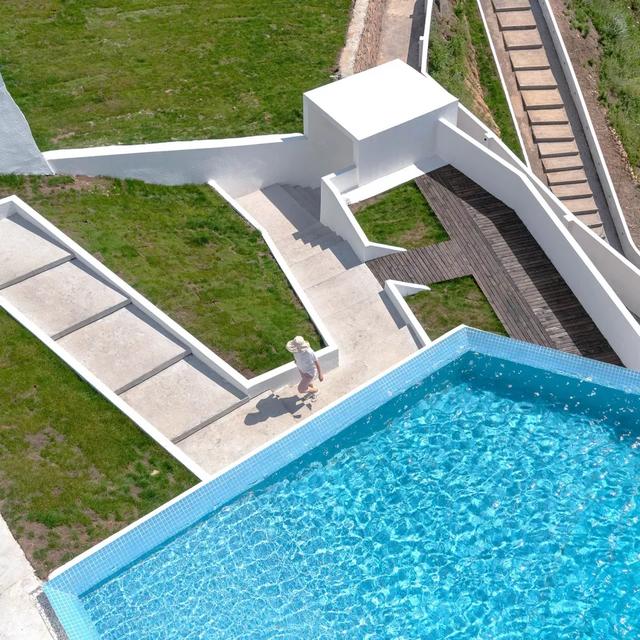

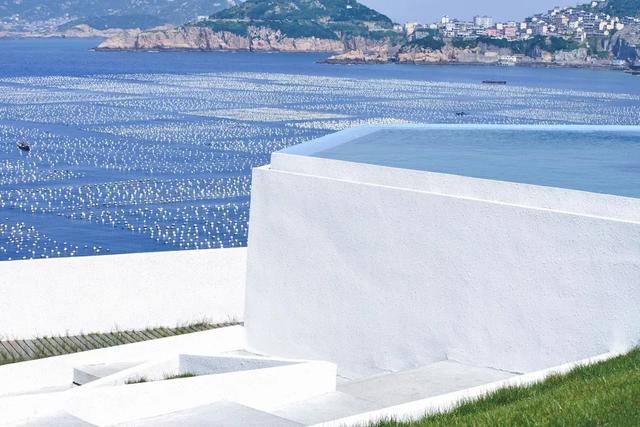

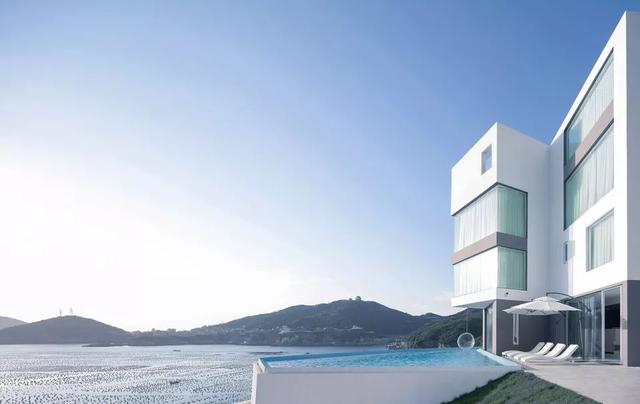

▲室外庭院局部,蓝色的泳池和大海与白色的墙体和地面交相辉映

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(43)

▲室外庭院局部,部分步道采用木板铺地

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(44)

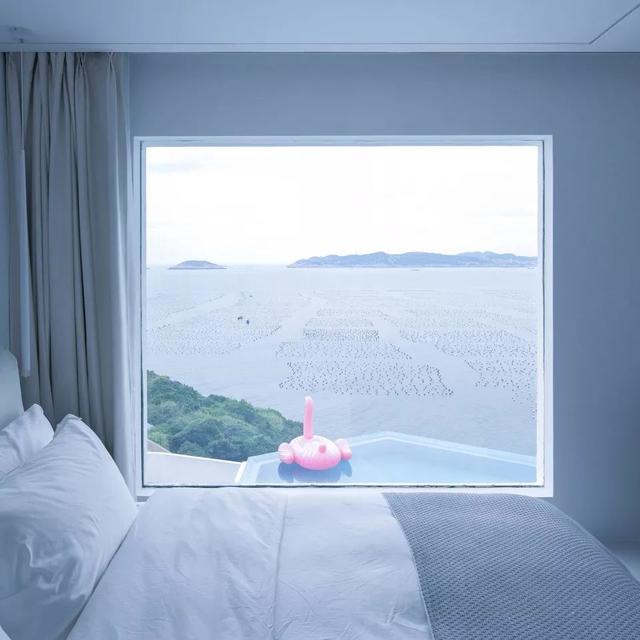

▲二层客房局部,设有画框海景

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(45)

▲二层客房局部,享有山景和海景

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(46)

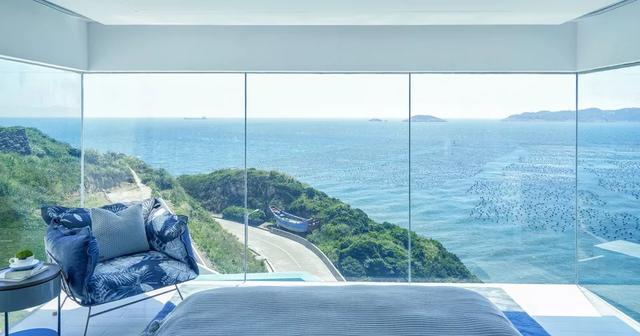

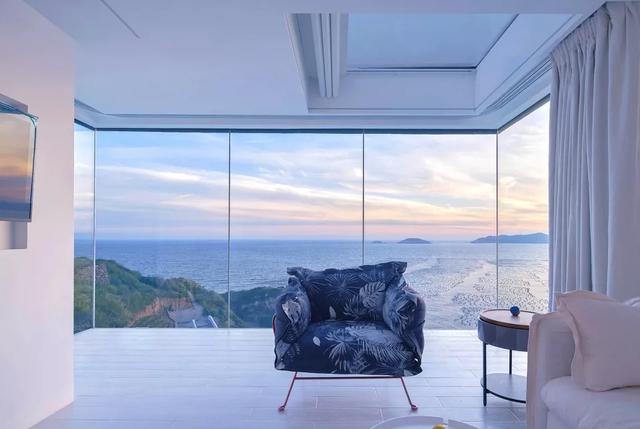

▲二层客房局部,享有270度宽画幅海景

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(47)

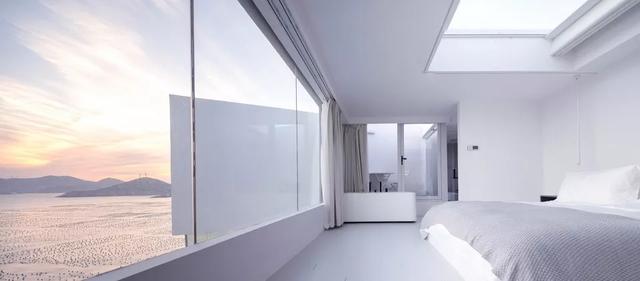

▲三层套房客房局部,享有270°全景海面

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(48)

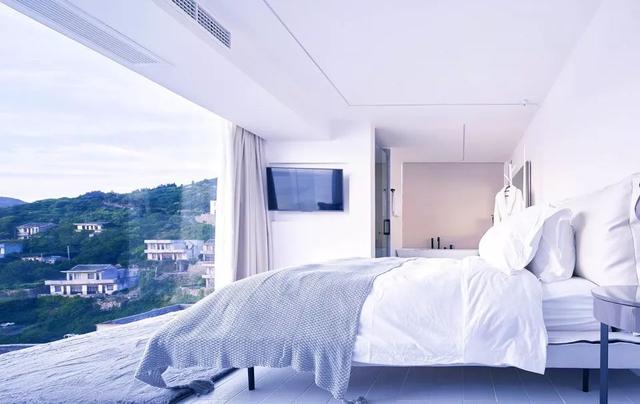

▲三层客房的卧室空间,具有极好的景观视野

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(49)

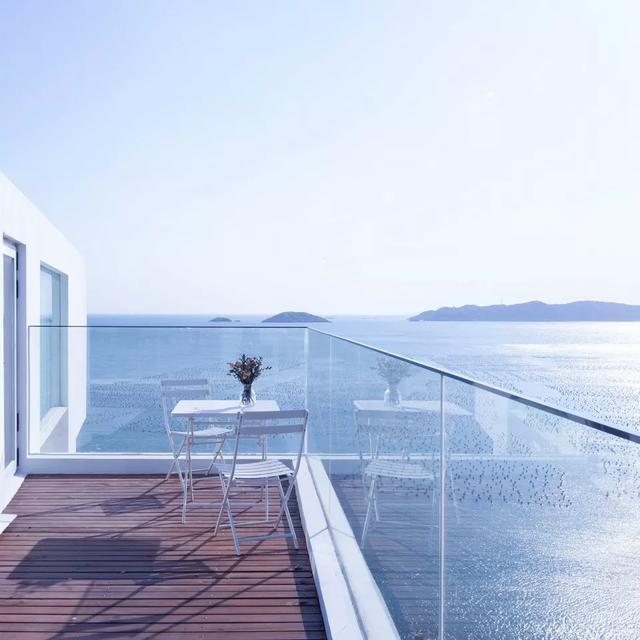

▲ 三层的私人室外露台

项目名称:等风来

设计方:周鑫工作室
项目完成年份:2019建成
主创及设计团队:周鑫工作室
项目地址:浙江舟山
建筑面积:约400㎡
摄影版权:木野

04.

鱼乐山房

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(50)

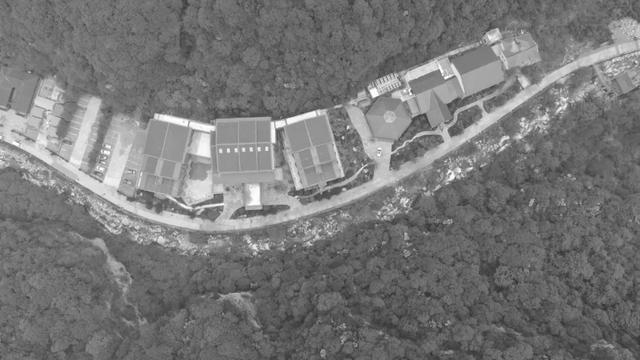

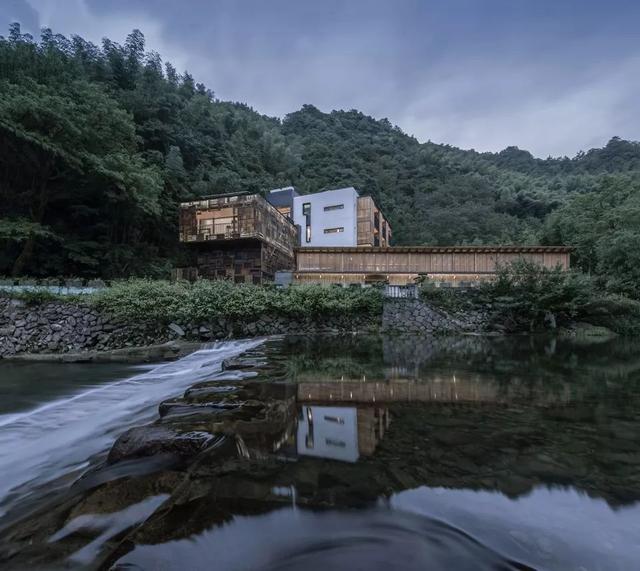

鱼乐山房是杭州临安太湖源的一对农民夫妇在自有土地上经营的老牌农家乐。经营十多年来积累了极好的口碑。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(51)

但由于淡旺季巨大的接待量差距和较低的客源素质水平二人决定对山房的物理空间进行改造,并为客人创造更好的度假居住体验,让山房完成从农家乐到“高端”民宿的转变。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(52)

▲外观局部,从大厅对岸露台回看主体建筑

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(53)

▲外观局部,3-4层阳台构成的完整板片化体块

改造中,设计师保留了原主入口的位置,将它藏于一道台地与道路之间的新增影壁墙之后。再将原本垂直于台地的台阶改造为平行嵌进台地边缘的折跑阶梯,置入重新整合的现代木构廊架之下。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(54)

▲入口阶梯空间,入口折跑台阶溢入的山景

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(55)

▲入口阶梯到顶后回看,溪对岸的山景从打开的窗扇中铺面而来

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(56)

▲从廊道转折处一窥内院

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(57)

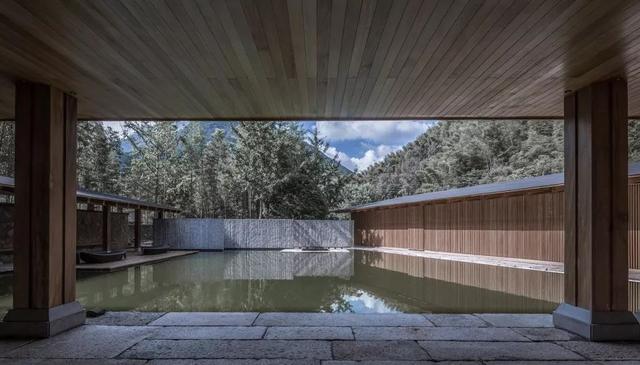

▲从酒店大厅看北侧主景观面

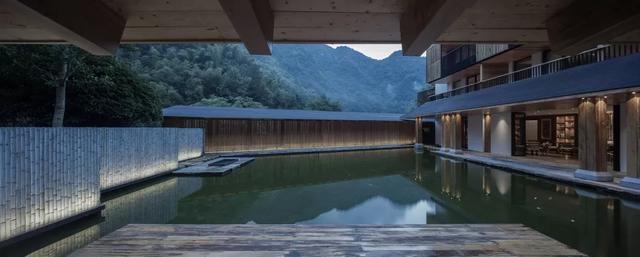

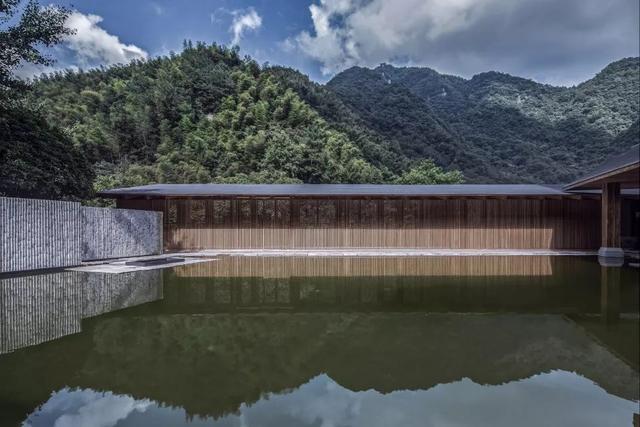

大堂前的浅水池构成了静院的主体。它既体现了 “空”——接近无物的禅意,又将山林与天空在咫尺间倒映,让人在压低的檐廊下更多看见的是其在水中与用原建筑屋顶的瓦片铺就的池底相映衬的虚幻倒影,一种太虚幻境的山水意境被宁静的一亩方塘激发出来。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(58)

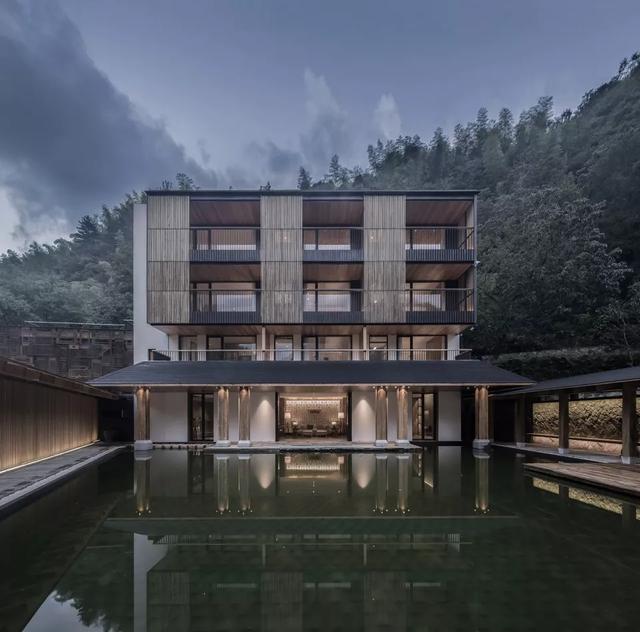

▲大堂前的浅水池构成了静院的主体,静院中的一亩方塘倒映出山林及天空

人在水院东西两侧的视线都被压向水面和对岸,水岸的茶亭、敞廊与山林天空一起倒映在水中,成为画面的主角,水平性的体量遮挡着外部的干扰,配合着平远的山林视野,将外部的山景与内部景观缠绕交织。而四层的主体建筑则因压低的屋檐遮挡而迟迟不能看见全貌。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(59)

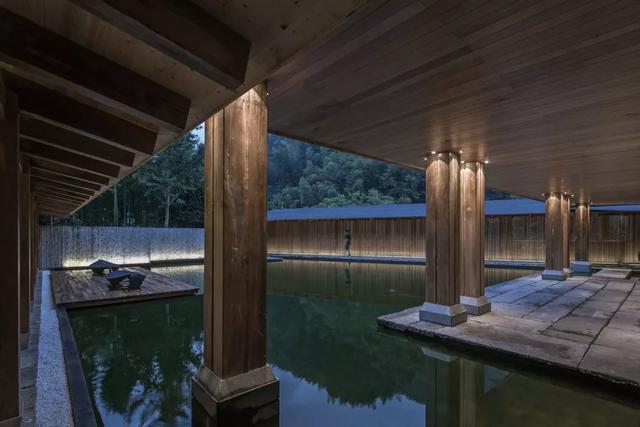

▲由西侧敞廊看静院,可以看见茶亭,而主体建筑只能看见底层局部

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(60)

▲台地高处看静院敞廊与茶亭

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(61)

▲东面茶亭,后方的山景倒映在静院水面

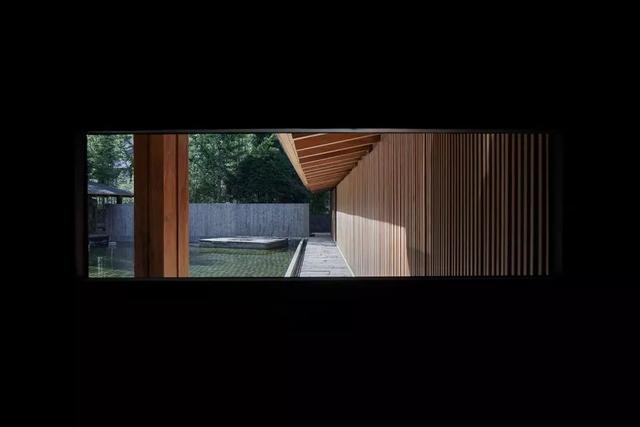

从茶亭中看,这层界面在木柱后方,如织物般将内院的水色天光过滤,在内部地面与屋面上投射出细密的光影,水院景色呈现为一种边界模糊的梦境。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(62)

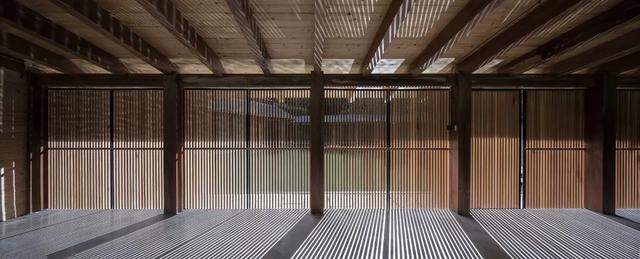

▲水榭朝内一侧的细密木格栅界面

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(63)

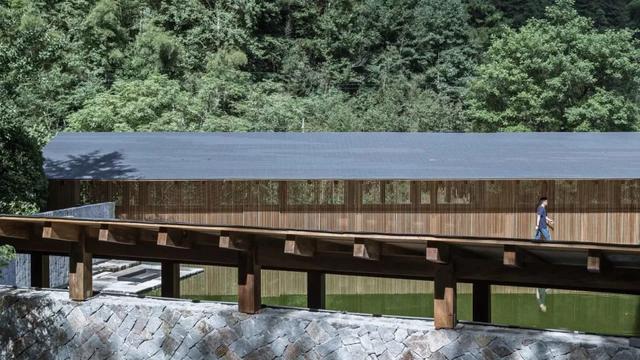

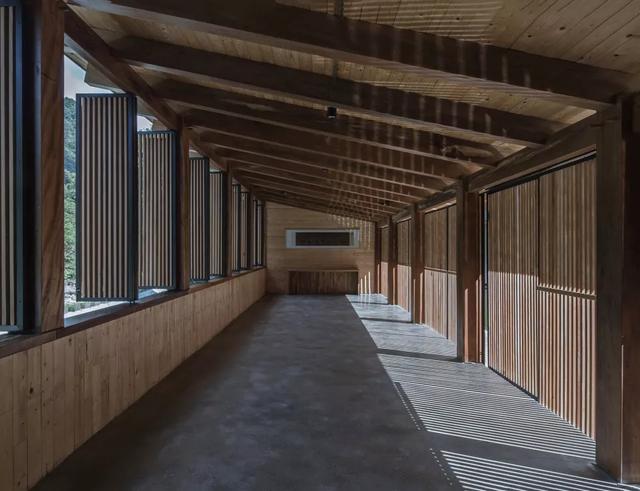

▲单坡水榭(木构廊架)两侧界面

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(64)

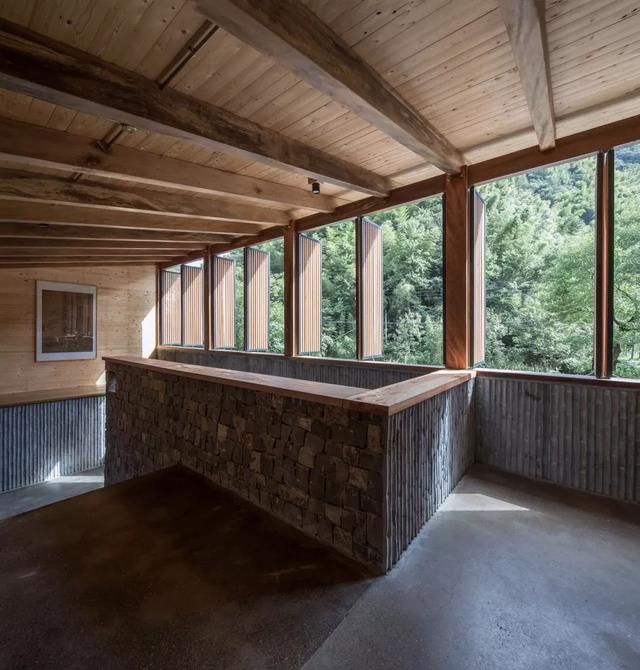

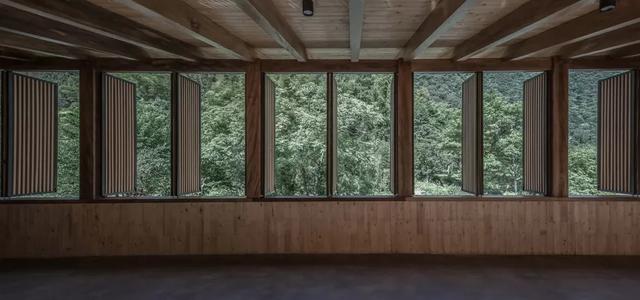

▲水榭朝外一侧为连续可开启窗扇

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(65)

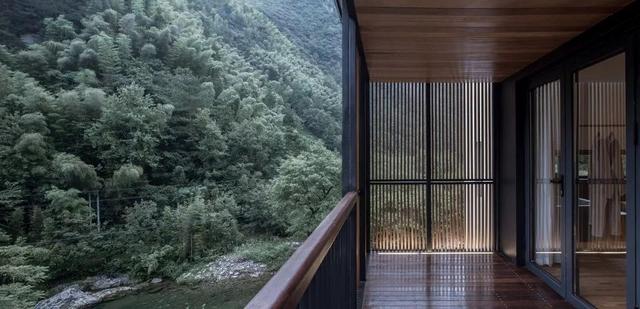

▲阳台内部看山林溪水,右侧为完全打开的客房立面

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(66)

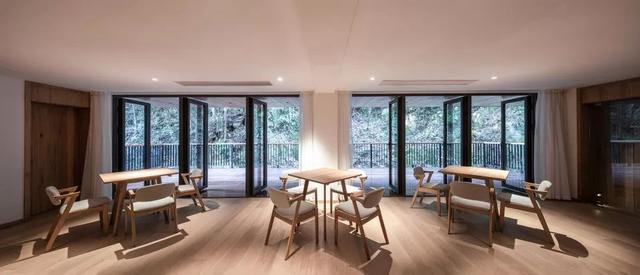

▲餐厅及外部山景露台

顶层走廊西端的原前后四间客房合并,设置为拥有三个阳台,三面山景的尽端式超大套间,加上场地内临省道的原辅楼二层内设置的溪景套房。

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(67)

▲顶层超大套间

[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!插图(68)

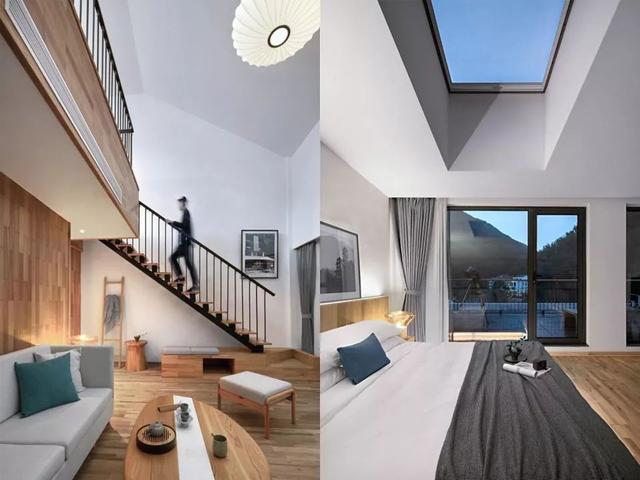

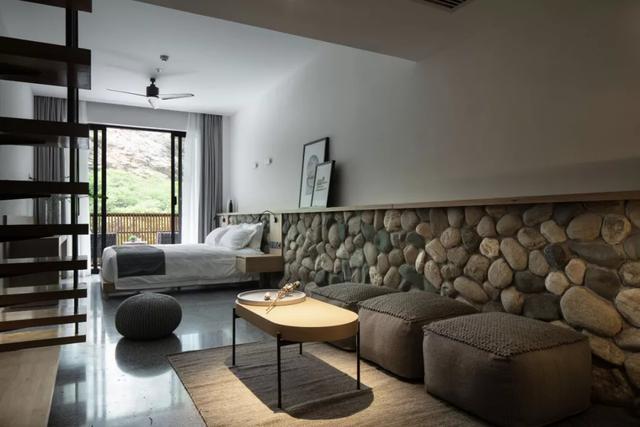

▲loft房内部

项目名称:鱼乐山房建筑室内整体改造设计
设计方:久舍营造工作室
主持建筑师:范久江、翟文婷
项目地址:浙江省杭州市临安区太湖源镇
建筑面积:约1100㎡
摄影版权:赵奕龙、赵宏飞、范久江
