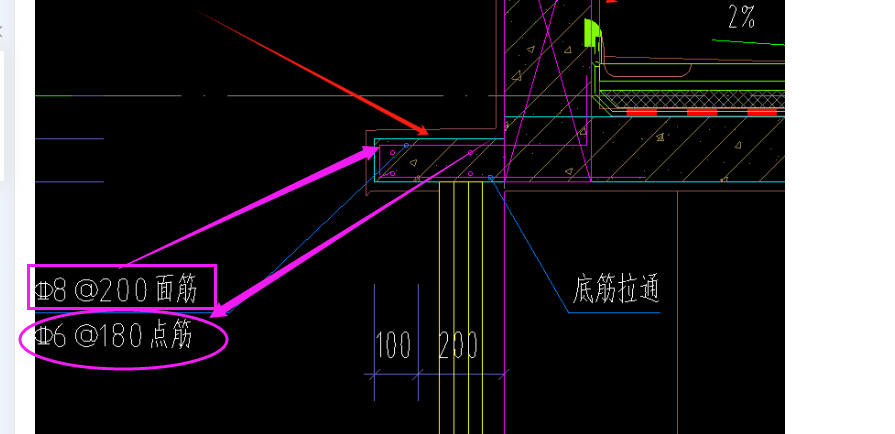

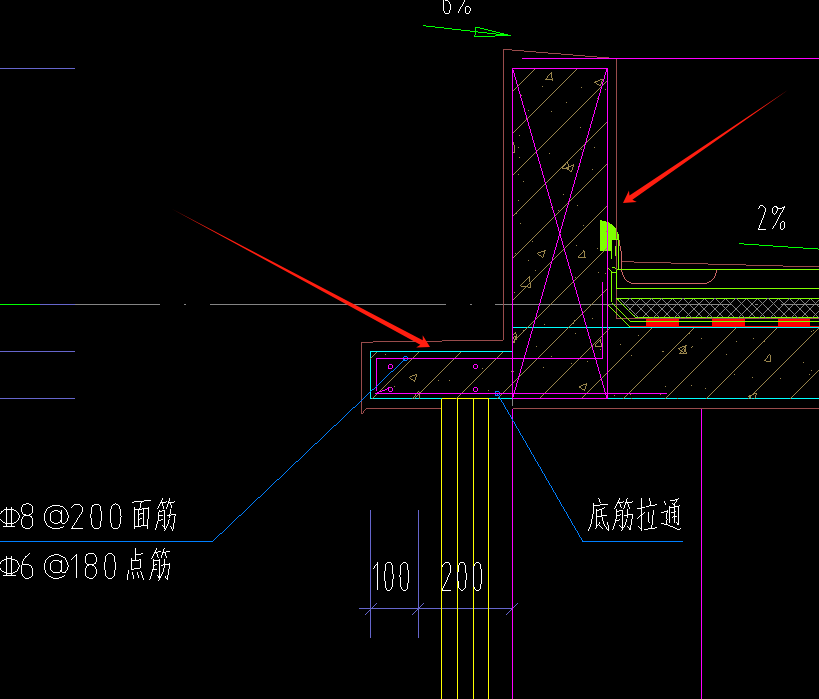

答疑:请问左边箭头用板画双层双向面筋c8200底筋c6180,右边用砌体墙画这样可以?

image_print阅读模式

提问网友:X
提问日期:2024-06-28 17:10:03

双层双向


解答网友:钢筋撑起半边天

钻石专家

不对

墙画

解答网友:河畔晨光

白银专家

看明设计意图;左侧上部钢筋水平横向是C8-200(外挑钢筋)水平垂直钢筋(分布筋)C6-180;

底筋是右侧板的底部钢筋拉通。

右侧应该是结构梁(框内有X线)。
