答疑：框架柱绘制是具体怎么画？见下图

提问网友：轩凡玖月
提问日期：2024-05-03 13:48:32

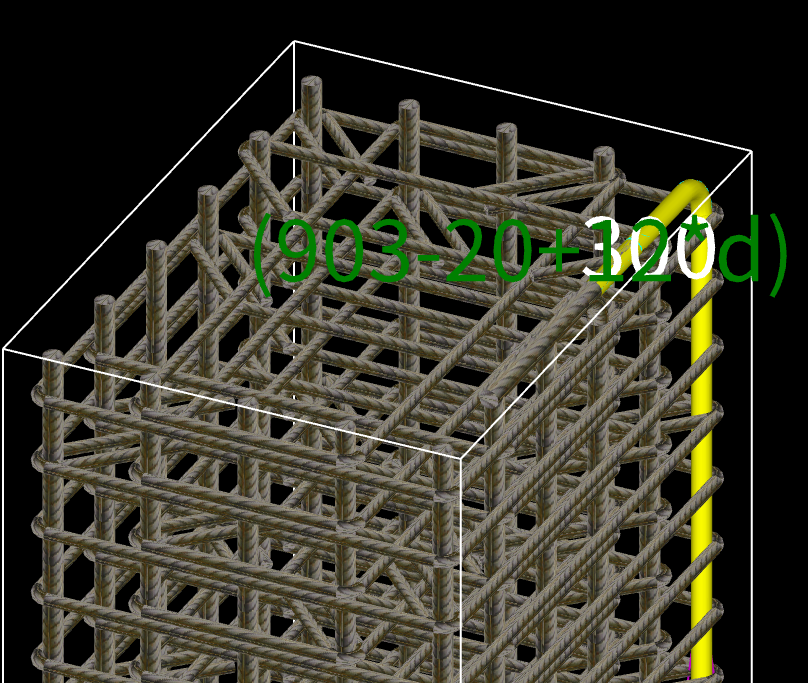

我是直接绘制基础到一层。二层还没有画。发现一根钢筋直接到2层然后弯锚（感觉封顶了），也没有错开伸出楼面。需要怎么设置？见下图

一根弯锚，其他都是楼层直接截断，几个意思？

基础层按道理应该出正负零有错开接头，这也是从正负零拦腰截断了

---

解答网友：杨华

专家

分层绘制，基础层和一层分别绘制，设置纵筋锚固；设置搭接方式；

解答网友：nh

钻石专家

各楼层分别按图纸要求定义并绘制可以，汇总后查看量
