Revit如何基于墙绘制屋顶?

基于墙所绘制的屋顶,屋顶的基准标高位于墙体的表面。

在修改例如墙体的位置时。

屋顶也会自适应做出修改,只需要1步即可创建出该类型的屋顶。

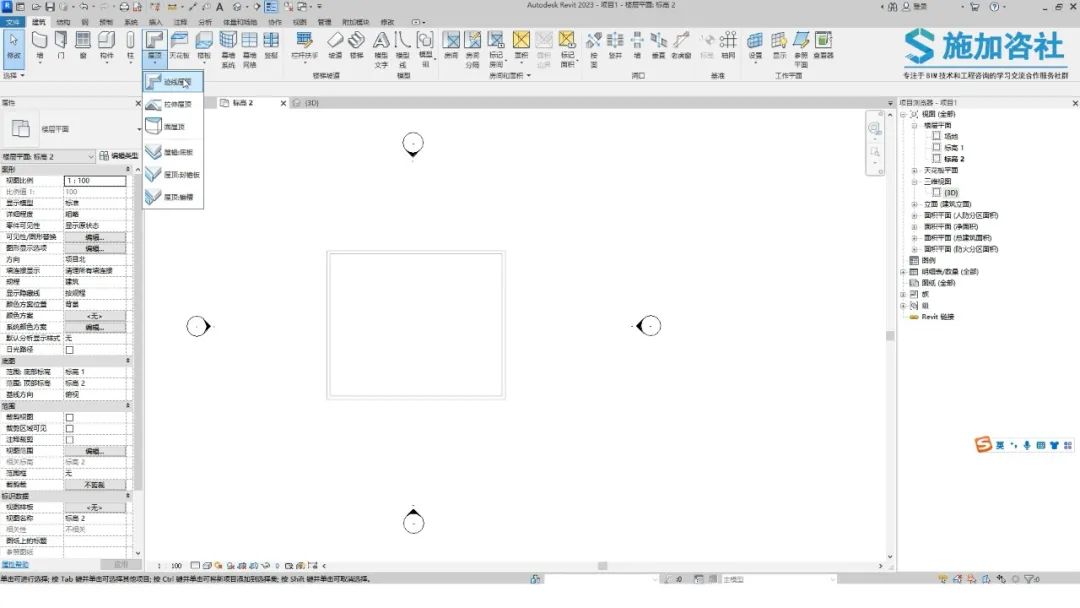

点击建筑选项卡中的屋顶按钮,选择迹线屋顶。

选择拾取墙工具,设定悬挑值为1000,勾选延伸到墙中(至核心层),悬挑距离将会从墙的核心层处开始算起。

然后点击四段墙的外边缘。

取消绘制,选中上下两边,取消定义坡度。

点击完成按钮,附着。

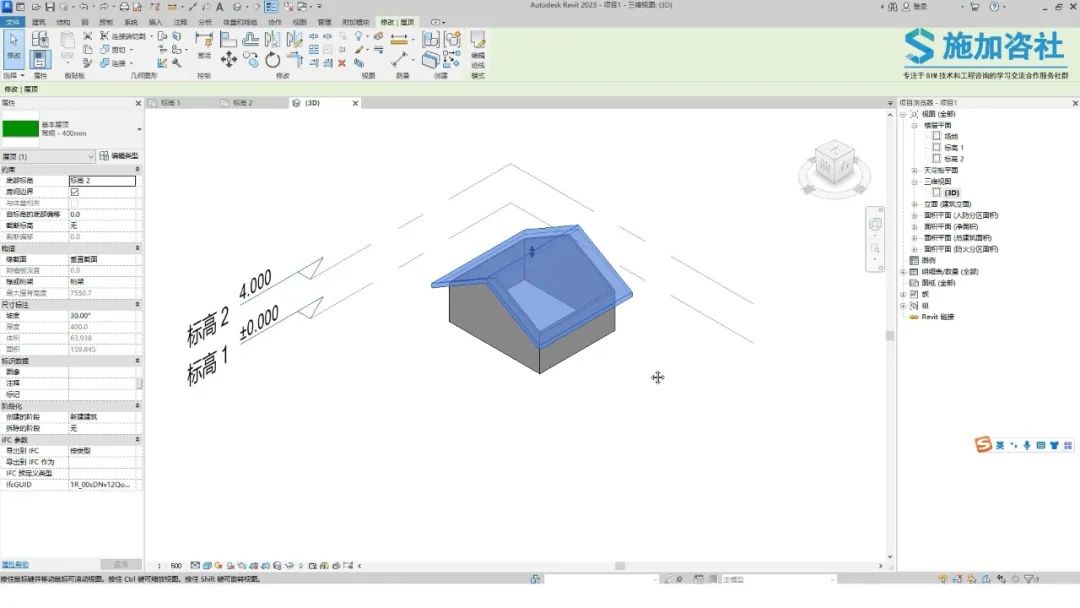

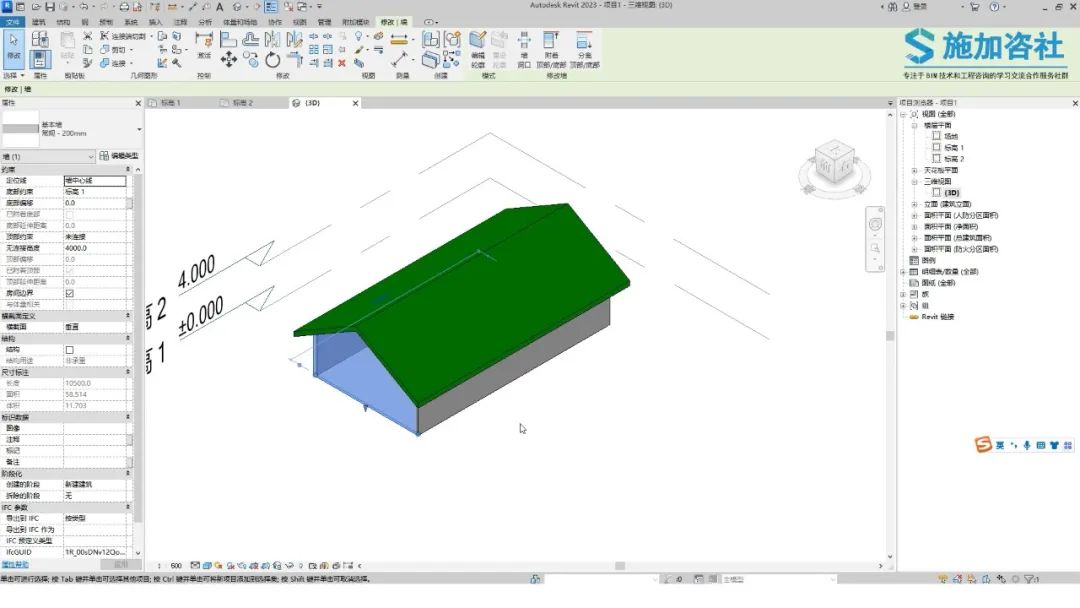

接下来我们切换到三维视图查看一下效果,选中任意一段墙体,移动一下它的位置。
