常见阀门的安装及应用手册

常见阀门结构及特点:
闸阀:
闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门,可接通或截断流体的通道。当阀门部分开启时,在闸板背面产生涡流,易引起闸板的侵蚀和震动,也易损坏阀座密封面,修理困难。闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。
常见阀门的安装及应用手册插图
闸阀的分类:
常见阀门的安装及应用手册插图1
常见阀门的安装及应用手册插图2
(2)闸板与阀座密封圈
<1>楔式闸板:
闸板密封面与闸板垂直中心线有一定倾角,称为楔半角。防止温度变化时闸板卡死,一般角度为 2°52〞、5°,介质温度越高,通径越大,楔半角就越大。
常见阀门的安装及应用手册插图3
<2>平行式闸板
闸板的两个密封面平行,阀座密封面垂直于管道中心线。
闸阀在管路中主要作切断用,一般口径DN≥50mm的切断装置多选用它,有时口径很小的切断装置也选用闸阀。
闸阀有以下优点:
①流体阻力小。②开闭所需外力较小。
③介质的流向不受限制。
④全开时,密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单,铸造工艺性较好。
闸阀也有不足之处:
①外形尺寸和开启高度都较大。安装所需空间较大。
②开闭过程中,密封面间有相对摩擦,容易引起擦伤现象。
③闸阀一般都有两个密封面,给加工、研磨和维修增加一些困难。
截止阀和节流阀:
截止阀和节流阀都是向下闭合式阀门,启闭件(阀瓣)由阀杆带动,沿阀座轴线作升降运动来启闭阀门。
截止阀与节流阀的结构基本相同,只是阀瓣的形状不同:截止阀的阀瓣为盘形,节流阀的阀瓣多为圆锥流线型,特别适用于节流,可以改变通道的截面积,用以调节介质的流量与压力。
常见阀门的安装及应用手册插图4
截止阀的分类:
常见阀门的安装及应用手册插图5
节流阀的分类:
常见阀门的安装及应用手册插图6
(1)截止阀和节流阀的阀体:
常见阀门的安装及应用手册插图7
常见阀门的安装及应用手册插图8
(2)截止阀和节流阀阀瓣
常见阀门的安装及应用手册插图9
(2)节流阀阀瓣
有针形、沟形和窗形三种形式。当阀瓣在不同高度时,阀瓣与阀座的环形道路面积相应变化,从而得到确定数值的压力或流量。
常见阀门的安装及应用手册插图10
截止阀和节流阀的特点:
截止阀在管路中主要作切断用。
节流阀在管路中主要作节流使用。
截止阀有以下优点:
1.在开闭过程中密封面的摩擦力比闸阀小,耐磨。
2.开启高度小。
3.通常只有一个密封面,制造工艺好,便于维修。
截止阀使用较为普遍,但由于开闭力矩较大,结构长度较长,一般公称通径都限制在DN≤200mm以下。截止阀的流体阻力损失较大。因而限制了截止阀更广泛的使用。
球阀:
球阀是由旋塞阀演变而来。它具有相同的启闭动作,不同的是阀芯旋转体不是塞子而是球体。当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
常见阀门的安装及应用手册插图11
球阀的分类:
常见阀门的安装及应用手册插图12
球阀的特点:
球阀在管路中主要用来做切断、分配和改变介质的流动方向。它具有以下优点:
1.结构简单、体积小、重量轻,维修方便。
2.流体阻力小,紧密可靠,密封性能好。
3.操作方便,开闭迅速,便于远距离的控制。
4.球体和阀座的密封面与介质隔离,不易引起阀门密封面的侵蚀。
5.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
常见阀门的安装及应用手册插图13
蝶阀:
蝶阀是由阀体、圆盘、阀杆、和手柄组成。它是采用圆盘式启闭件,圆盘式阀瓣固定于阀杆上,阀杆转动90°即可完成启闭作用。同时在阀瓣开启角度为20°~75°时,流量与开启角度成线性关系,有节流的特性。
蝶阀的分类:
常见阀门的安装及应用手册插图14
蝶阀的结构:
常见阀门的安装及应用手册插图15
蝶阀的操作特性:
蝶阀广泛用于2.0MPa以下的压力和温度不高于200℃的各种介质。
阀杆只做旋转运动,蝶板和阀杆没有自锁能力。要在阀杆上附加有自锁能力的的减速器,使蝶杆能停在任意位置。
蝶阀的特点:
(1)结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。
(2)全开时阀座通道有效流通面积较大,流体阻力较小。
(3)启闭方便迅速,调节性能好 。
(4)启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。
(5)密封面材料一般采用橡胶、塑料、故低压密封性能好。
止回阀:
止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门。
止回阀的分类:
常见阀门的安装及应用手册插图16
止回阀的结构:
旋启式止回阀:流动阻力小,密封性能不如升降式。适用于低流速和流动不常变动的场合,不宜用于脉动流。
常见阀门的安装及应用手册插图17
(c)多瓣式:减少水击,不会造成密封面损坏,大口径(DN>600)
常见阀门的安装及应用手册插图18
升降式止回阀:
常见阀门的安装及应用手册插图19
底阀:泵吸入口设置。防止倒流,利于启泵。
常见阀门的安装及应用手册插图20
常见止回阀的特点及安装要求:
常见阀门的安装及应用手册插图21
减压阀:
减压阀是靠膜片、弹簧、活塞等敏感元件改变阀瓣与阀座间的间隙,把进口压力减至需要的出口压力,并依靠介质本身的能量,使出口压力自动保持恒定。
减压阀的分类:
(1)按作用方式分:
(a)直接作用式:利用出口压力变化,直接控制阀瓣运动;
(b)先导式:由主阀和导阀组成,出口压力的变化通过导阀放大控制主阀动作。
(2)按结构形式分:
(a)薄膜式;(b)弹簧薄膜式;(c)活塞式;(d)波纹管式;(e)杠杆式。

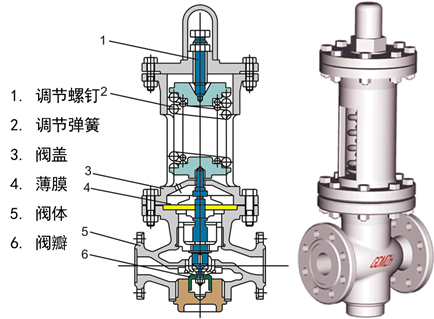

(1)弹簧薄膜式:
常见阀门的安装及应用手册插图22

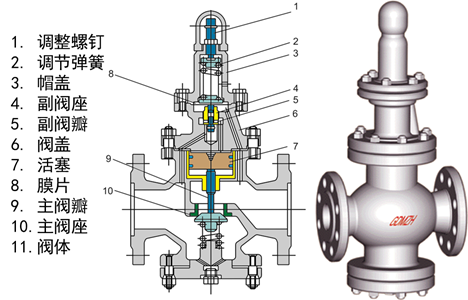

(2)活塞式:
常见阀门的安装及应用手册插图23
减压阀的特点:
(1)静态特性偏差:
流量特性偏差:表示由于流量的变化引起的出口压力波动。
压力特性偏差:表示由于压力的变化引起的出口压力波动。
(2)不灵敏性偏差:
当出口压力在某一范围内变化时,不能引起减压阀产生动作的变化范围。其表示了减压阀的不灵敏度。
减压阀的类型及综合性能:
常见阀门的安装及应用手册插图24
安全阀:
安全阀是自动阀门,它不借助任何外力,利用介质本身的压力来排出一定量的流体,以防止系统内压力超过预定的安全值。当压力恢复到安全值后,阀门再自行关闭以阻止介质继续流出。
安全阀的分类:
常见阀门的安装及应用手册插图25

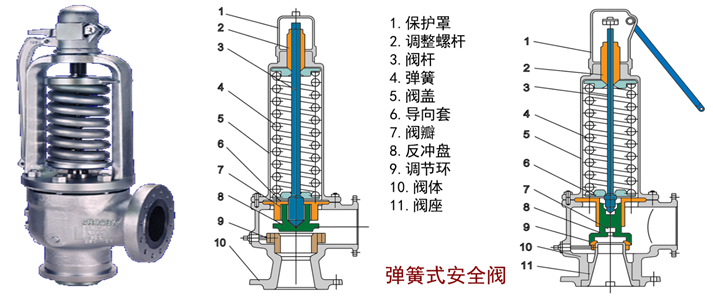

安全阀结构:
常见阀门的安装及应用手册插图26
脉冲式安全阀:
其结构有主阀、辅阀。辅阀为口径很小的直接载荷式安全阀,与主阀相接。当系统超压时,辅阀首先开启,排出介质。适用于大口径、大排量及高压系统。
常见阀门的安装及应用手册插图27
阀门的分类和用途:
常见阀门的安装及应用手册插图28
阀门的安装:
阀门安装的一般要求:
(1)法兰式螺纹连接的阀门应在关闭状态下进行。
(2)焊接阀门与管道焊接时要用氩弧焊打底,以保证其内部光洁平整。焊接时,阀门应处在开启状态,以防局部过热变形。焊接高压注水阀门时要把阀体打开,把胶皮垫圈挑出,防止胶圈被烫坏。
(3)安装阀门前,应根据介质流动方向,确定其安装方向。
(4)安装在水平管道上的阀门,要垂直向上,水平向上或向下倾斜45°,其中心线要尽量取齐。
(5)安装铸铁阀门(黑色、银色)时,须防止强力连接或受力不均引起损坏。
安装阀门时位置和方向的选择:
阀门安装的位置,必须方便于操作;即使安装暂时困难些,也要为操作人员的长期工作着想。最好阀门手轮与胸口取齐(一般离操作地坪1.2m),这样,开闭阀门比较省劲。落地阀门手轮要朝上,不要倾斜,以免操作别扭。靠墙机靠设备的阀门,也要留出操作人员站立余地。要避免仰天操作,尤其是酸碱、有毒介质等,否则很不安全。
闸阀不要倒装(即手轮向下),否则会使介质长期留存在阀盖空间,容易腐蚀阀杆,而且为某些工艺要求所禁忌。同时更换填料极不方便。 明杆闸阀,不要安装在地下,否则由于潮湿而腐蚀外露的阀杆。
升降式止回阀,安装时要保证其阀瓣垂直,以便升降灵活。旋启式止回阀,安装时要保证其销轴水平,以便旋启灵活。
许多阀门具有方向性,例如截止阀,节流阀,减压阀、止回阀等,如果装倒装反,就会影响使用效果与寿命(如节流阀),或者根本不起作用(如减压阀),甚至造成危险(如止回阀)。一般阀门,在阀体上有方向标志;万一没有,应根据阀门的工作原理,正确识别。
截止阀的阀腔左右不对称,流体要让其由下而上通过阀口,这样流体阻力小(由形状所决定),开启省力(因介质压力向上),关闭后介质不压填料,便于检修。这就是截止阀为什么不可安反的道理。其它阀门也有各自的特性。
减压阀要直立安装在水平管道上,各个方向都不要倾斜。
暖通空调管道阀门选型原则:
常见阀门的安装及应用手册插图29
常见阀门的安装及应用手册插图30
常见阀门的安装及应用手册插图31
阀门的维护保养:
对阀门的维护,可分两种情况;保管维护和使用维护。
(一)保管维护
保管不当是阀门损坏的重要原因之一。
阀门保管,不能乱堆乱垛,小阀门放在货架上,大阀门可在库房地面上整齐排列,不要让法兰连接面接触地面。保护阀门不致碰坏。
短期内暂不使用的阀门,应取出石棉填料,以免产生电化学腐蚀,损坏阀杆。
对刚进库的阀门,要进行检查,如在运输过程中进了雨水或污物,要擦试干净,再予存放。
阀门进出口要用蜡纸或塑料片封住,以防进去脏东西。
对能在大气中生锈的阀门加工面要涂防锈油,加以保护。
放置室外的阀门,必须盖上油毡或苫布之类防雨、防尘物品。存放阀门的仓库要保持清洁干燥。
(二)使用维护
使用维护的在于延长阀门寿命和保证启闭可靠。
阀杆螺纹经常与阀杆螺母摩擦,要涂一点黄油或石墨粉,起润滑作用。
不经常启闭的阀门,要定期转动手轮,对阀杆螺纹加润滑剂,以防咬住。
室外阀门,要对阀杆加保护套,以防雨、雪、尘土锈污。
如阀门系机械传动,要按时对变速箱添加润滑油并保持阀门的清洁。
不要依靠阀门支持其它重物,不要在阀门上站立。
阀杆,特别是螺纹部分,要经常清洁并添加新的润滑剂,防止尘土中的硬杂物,磨损螺纹和阀杆表面,影响使用寿命。
阀门的操作及注意事项:
对于阀门,不但要会安装和维护,而且还要会操作
(一)手动阀门的开闭
手动阀门是使用最广的阀门,它的手轮或手柄,是按照普通的人力来设计的,考虑了密封面的强度和必要的关闭力。有些人习惯于使用板手,应严格注意,不要用力过大过猛,否则容易损坏密封面,或板断手轮、手柄。
启闭阀门,用力应该平稳,不可冲击。某些冲击启闭的高压阀门各部件已经考虑了这种冲击力与一般阀门不能等同。
对于蒸气阀门,开启前,应预先加热,并排除凝结水,开启时,应尽量徐缓,以免发生水击现象。
当阀门全开后,应将手轮倒转少许,使螺纹之间严紧,以免松动损伤。
对于明杆阀门,要记住全开和全闭时的阀杆位置,避免全开时撞击上死点。并便于检查全闭时是否正常。假如阀办脱落,或阀芯密封之间嵌入较大杂物,全闭时的阀杆位置就要变化。
管路初用时,内部脏物较多,可将阀门微启,利用介质的高速流动,将其冲走,然后轻轻关闭(不能快闭、猛闭,以防残留杂质夹伤密封面),再次开启,如此重复多次,冲净脏物,再投入正常工作。
常开阀门,密封面上可能粘有脏物,关闭时也要用上述方法将其冲刷干净,然后正式关严。
如手轮、手柄损坏或丢失,应立即配齐,不可用活络板手代替,以免损坏阀杆四方,启闭不灵,以致在生产中发生事故。
某些介质,在阀门关闭后冷却,使阀件收缩,操作人员就应于适当时间再关闭一次,让密封面不留细缝,否则,介质从细缝高速流过,很容易冲蚀密封面。
操作时,如发现操作过于费劲,应分析原因。若填料太紧,可适当放松,如阀杆歪斜,应通知人员修理。有的阀门,在关闭状态时,关闭件受热膨胀,造成开启困难;如必须在此时开启,可将阀盖螺纹拧松半圈至一圈,消除阀杆应力,然后板动手轮。
(二)注意事项
1、200℃以上的高温阀门,由于安装时处于常温,而正常使用后,温度升高,螺栓受热膨胀,间隙加大,所以必须再次拧紧,叫做“热紧”,操作人员要注意这一工作,否则容易发生泄露。
2、天气寒冷时,水阀长期闭停,应将阀后积水排除。汽阀停汽后,也要排除凝结水。阀底有如丝堵,可将它打开排水。
3、非金属阀门,有的硬脆,有的强度较低,操作时,开闭力不能太大,尤其不能使猛劲。还要注意辟免物件磕碰。
4、新阀门使用时,填料不要压得太紧,以不漏为度,以免阀杆受压太大,加快磨损,而又启闭费劲。
