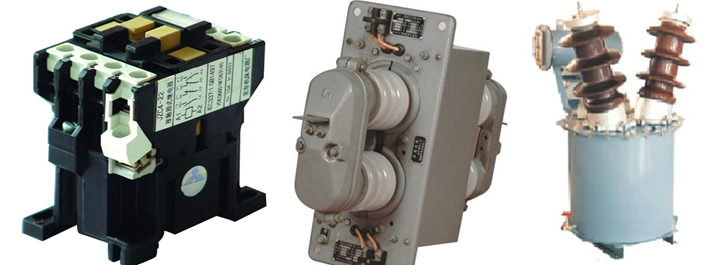

继电器是一种根据某种输入信号的变化使其自身的执行机构动作的自动控制电器。当输入量达到规定值时,其输出电路被接通或断开的自动动作的电器。

打开凤凰新闻,查看更多高清图片

在超过(或小于)某一规定值时动作,而在小于(或超过)某数值时又自动返回。

KA:I正=20A,I动=30A,I返=25A;

KV:V正=220V,V动=110V,V返=150V。

按用途分为:保护继电器,控制继电器。

按构成原理分:电磁型、感应型、整流型、晶体管型等继电器。

按反应的物理量分:电流、电压、功率方向、阻抗等继电器。

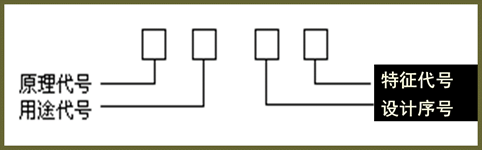

国标的型号一般用汉语拼音字母表示:

第一位字母-继电器的工作原理;第二(或第三)位字母-继电器的用途。

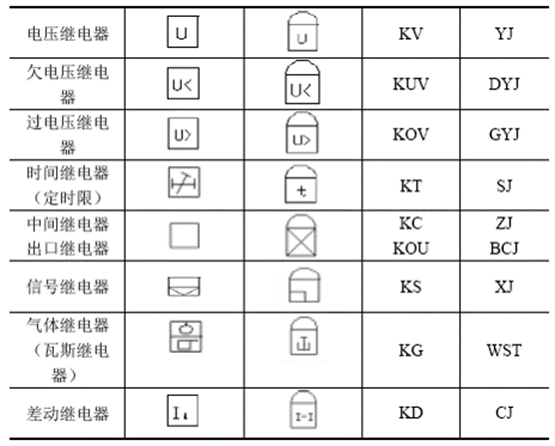

常用的继电器符号:

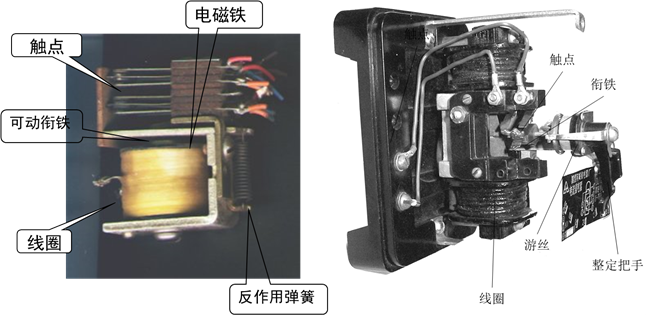

电磁型电流继电器:

1、在电流保护中作测量和起动元件;

2、当反应电流超过某一整定值而动作。

返回系数:

过量继电器的返回系数小于1。

一般规定:

DL-10系列电流继电器,一般不小于0.85;

DL-20、DL-30系列电流继电器,一般不小于0.8。

返回系数太大或太小都不好,返回系数太大会使触点宜抖动;返回系数太小会降低保护的灵敏度。

电磁型电压继电器:

电压继电器在电压保护中作测量和起动元件。作用在继电器上的电磁力(或电磁力矩),与继电器线圈上电压的平方成正比。

电压继电器和电流继电器区别:

①测量物理量不同:电压(线圈匝数多、导线细-阻抗大);电流(线圈匝数少、导线粗-阻抗小)。

②刻度盘标注不同:电压-线圈并联时的动作电压;电流-线圈串联时的动作电流。

③接法不同:电压-线圈并联在电压互感器二次侧;电流-线圈串联在电流互感器二次侧。

改变电压继电器线圈连接方法(串联、并联);两个线圈串联的动作电压为并联时的2倍。

正常情况下,继电器的常闭触点断开,常开触点闭合,当电压下降到某一值(动作电压)后,触点才复位。

电磁型时间继电器:

是一种辅助继电器,在继电保护装置中作为时限元件,用于动作延时,实现保护的选择性。

时间继电器线圈一般按短时(小于30秒)通电设计。当需长期(大于30秒)加电压时,必须在继电器线圈中串一个附加的电阻,以提高继电器的热稳定。

空气阻尼式时间继电器:

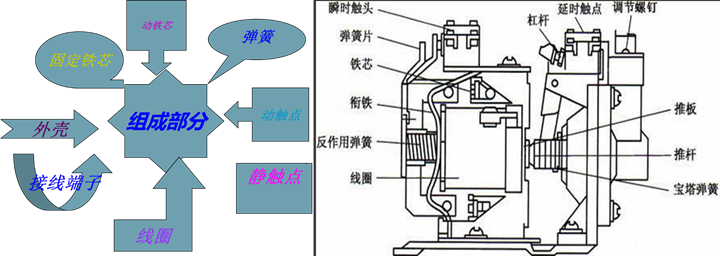

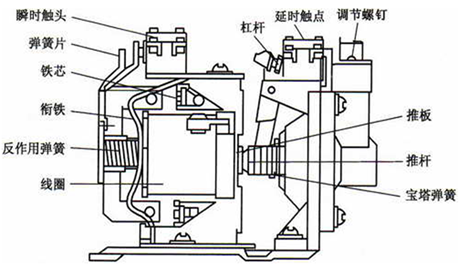

是由电磁系统、触头系统、气室及传动机构等部分组成。

空气阻尼式通电延时时间继电器工作原理:

当线圈通电后,电磁机构活动衔铁克服反力弹簧的阻尼,与静铁芯吸合,释放空间,活塞杆在宝塔弹簧作用下向左移动,空气由进气孔进入气囊。经过一段时间后,活塞杆完成全部行程,通过杠杆压动微动开关,使常闭触头延时断开,常开触头延时闭合。

当线圈失电后,电磁机构活动衔铁在反力弹簧作用下压缩宝塔弹簧,同时推动活塞杆向右移动至右限位,杠杆随着运动,使微动开关瞬时复位,使常闭触头瞬时闭合,常开触头瞬时断开。

空气阻尼式断电延时时间继电器工作原理:

当线圈通电后,电磁机构活动衔铁克服反力弹簧的阻尼,与静铁芯吸合,活动衔铁推动推杆压缩宝塔弹簧,推动活塞杆向右移动至右限位,同时杠杆随着运动,使微动开关动作,使常闭触头瞬时断开,常开触头瞬时闭合。

当线圈断电后,电磁机构活动衔铁在反力弹簧作用下,与静铁芯分开,释放空间,活塞杆在宝塔弹簧作用下向左移动,空气由进气孔进入气囊,经过一段时间后,活塞杆完成全部行程,通过杠杆压动微动开关,使常闭触头延时闭合,常开触头延时断开。

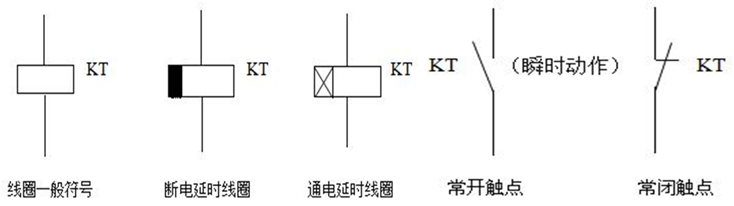

时间继电器的符号:

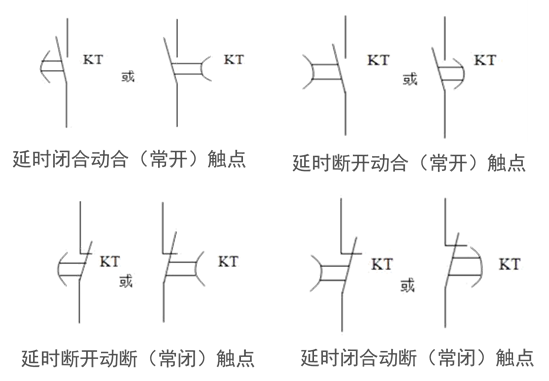

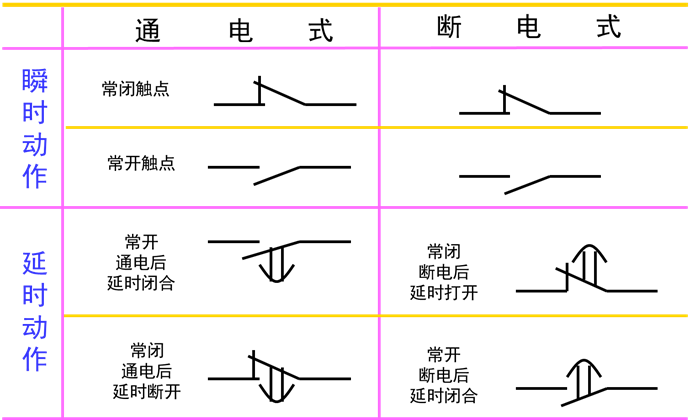

时间继电器触头类型:

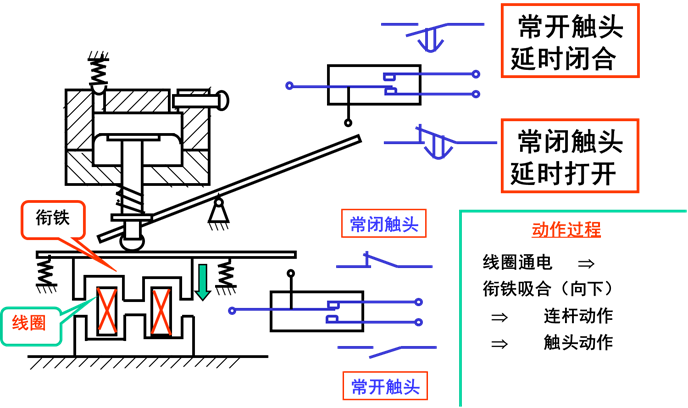

空气式时间继电器的工作原理:

电磁型中间继电器(符号KM):

作用与特点:

(1)触头数目多-可同时控制几个不同回路;

(2)触头容量大-可接通或断开电流较大的回路;

(3)可实现时间继电器难以实现延时。

中间继电器是用于增加控制电路中的信号数量或信号强度的一种继电器。由一定数目的电枢线圈按一定的规律连接组成,它是直流电机的电路部分,也是感生电动势,产生电磁转矩进行机电能量转换的部分。线圈用绝缘的圆形或矩形截面的导线绕成,分上下两层嵌放在电枢铁心槽内,上下层以及线圈与电枢铁心之间都要妥善地绝缘,并用槽楔压紧。大型电机电枢绕组的端部通常紧扎在绕组支架上。电枢绕组分直流电枢绕组和交流电枢绕组两大类。

中间继电器工作原理:

线圈通电,动铁芯在电磁力作用下动作吸合,带动动触点动作,使常闭触点分开,常开触点闭合;线圈断电,动铁芯在弹簧的作用下带动动触点复位,继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时,使它动作,以改变控制电路的工作状态,从而实现既定的控制或保护的目的。在此过程中,继电器主要起了传递信号的作用 。

电磁型信号继电器(符号KS):

作用:

①指示继电保护装置动作状态。

②用以发出光信号和声信号。

③自保持继电器,需手动或电动复位。

类型:

①电流型信号继电器(串联型信号继电器)阻抗小,多用此类型。

②电压型信号继电器(并联型信号继电器)阻抗大。

极化继电器(符号KP):

一般电磁型继电器的磁通由绕组中电流产生。

极化继电器磁通有二种:

A、工作磁通-线圈中电流产生;

B、极化磁通-永久磁铁产生。

极化继电器不仅反应线圈中电流大小,还能反应电流方向。只有当一定方向的电流达到一定值时,继电器才能动作。

注意事项:

①极化继电器接入电路时,电流应从标有“·”端子流入,继电器才动作,从不带“·”的端子流入,继电器不动作。

②极化继电器不适用交流电源,只适用直流电源。

热继电器:

热继电器是利用流过继电器的电流所产生的热效应而控制触头动作而分断或接通电路的低压开关电器,用作电动机的过载保护、断相保护、电流不平衡运行的保护 。

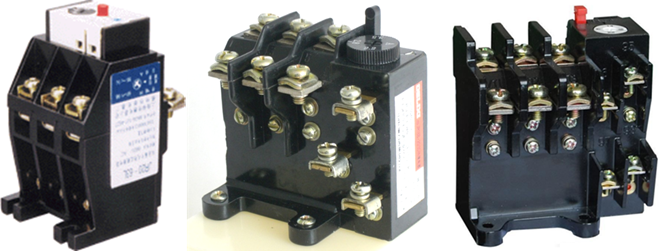

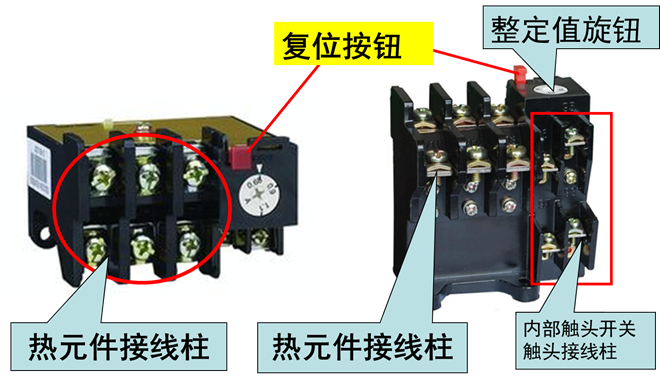

外部结构

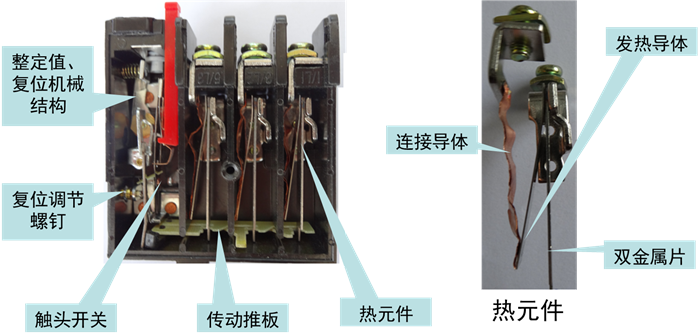

内部结构:

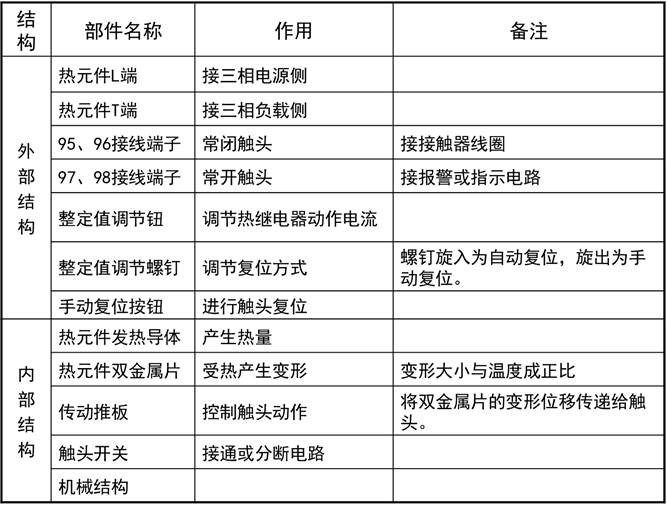

各部分作用:

工作原理:

双金属片受热变形。

双金属片是由两种膨胀系数相差较大的金属材料采用一定工艺压接在一起的金属片,当一端固定另一端自由的双金属片受热时,由于两种金属片在相同温度下变形不同,双金属片自由端会向膨胀系数小的金属片一侧弯曲,温度越高,弯曲程度越大。

当电动机过载时,流过电阻丝的电流超过热继电器的整定电流,电阻丝发热增多,温度升高,由于两块金属片的热膨胀程度不同而使主双金属片向右弯曲,通过传动机构推动常闭触头断开,分断控制电路。

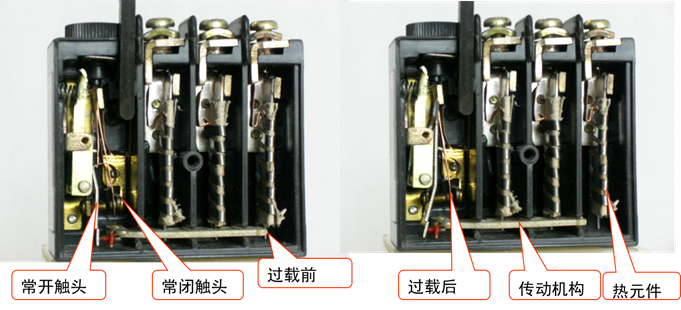

过载前,传动推板在正常位置,热继电器常闭触头闭合,常开出头断开;过载后,传动推板左移,热继电器常闭触头断开,常开出头闭合。

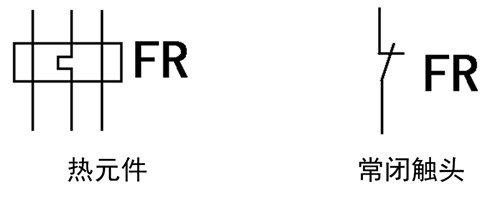

文字符号与图形符号:

继电器型号标志:

一般国产继电器的型号命名由四部分组成:第一部分+第二部分+第三部分+第四部分。

继电器型号第一部分用字母表示继电器的主称类型。

JR—小功率继电器;JZ—中功率继电器;

JQ—大功率继电器;JC—磁电式继电器;

JU—热继电器或温度继电度;JT—特种继电器;

JM—脉冲继电器;JS—时间继电器;

JAG—干簧式继电器 。

继电器型号第二部分用字母表示继电器的形状特征。

W—微型;X—小型;C—超小型。

继电器型号第三部分用数字表示产品序号。

用数字表示产品序号:继电器型号第四部分用字母表示防护特征。F—封闭式;M—密封式。

继电器的选用:

1.先了解必要的条件:

①控制电路的电源电压,能提供的最大电流;

②被控制电路中的电压和电流;

③被控电路需要几组、什么形式的触点。

选用继电器时,一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流,否则继电器吸合是不稳定的。

2.查阅有关资料确定使用条件后,可查找相关资料,找出需要的继电器的型号和规格号。若手头已有继电器,可依据资料核对是否可以利用。最后考虑尺寸是否合适。

3.注意器具的容积。若是用于一般用电器,除考虑机箱容积外,小型继电器主要考虑电路板安装布局。对于小型电器,如玩具、遥控装置则应选用超小型继电器产品。

接触器:

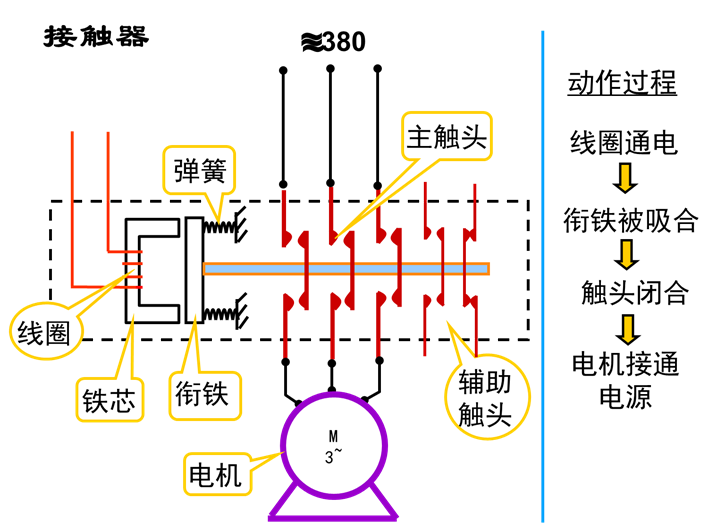

接触器(Contactor)是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。接触器由电磁系统(铁心,静铁心,电磁线圈)触头系统(常开触头和常闭触头)和灭弧装置组成。其原理是当接触器的电磁线圈通电后,会产生很强的磁场,使静铁心产生电磁吸力吸引衔铁,并带动触头动作:常闭触头断开;常开触头闭合,两者是联动的。当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触头复原:常闭触头闭合;常开触头断开。

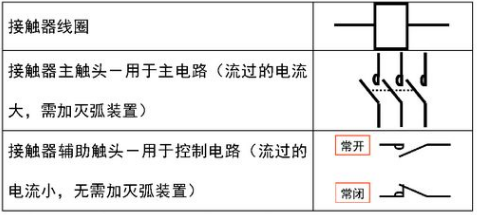

接触器有关符号:

接触器控制对象:电动机及其它电力负载。

接触器技术指标:额定工作电压、电流、触点数目等。

通用接触器可大致分以下两类。

1.交流接触器:主要有电磁机构,触头系,灭弧装置等组成。常用的是CJ10、CJ12、CJ12B等系列。

2.直流接触器:一般用于控制直流电器设备,线圈中通以直流电,直流接触器的动作原理和结构基本上与交流接触器是相同的。

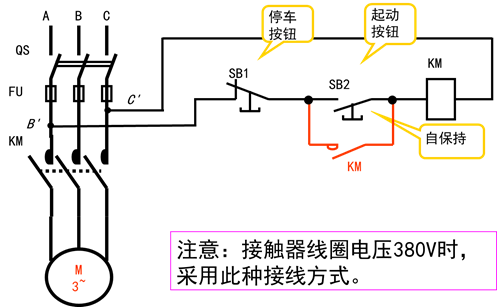

电动机连续运行:

继电器、接触器控制电路读图和设计中应注意的问题:

1.首先了解工艺过程及控制要求;

2.搞清控制系统中各电机、电器的作用以及它们的控制关系;

3.主电路、控制电路分开阅读或设计;

4.控制电路中,根据控制要求按自上而下、自左而右的顺序进行读图或设计;

5.同一个电器的所有线圈、触头不论在什么位置都叫相同的名字;

6.原理图上所有电器,必须按国家统一符号标注,且均按未通电状态表示;

7.继电器、接触器的线圈只能并联,不能串联;

8.控制顺序只能由控制电路实现,不能由主电路实现。
