减振台座选型要点,你都知道吗?

就目前市场而言,减振台座主要用于水泵。其他设备也有,比如风机、空调,但属于少数。而从市场反馈情况看,水泵安装时选择安装减振台座的客户达到了90%,可见市场认可度还是比较高。

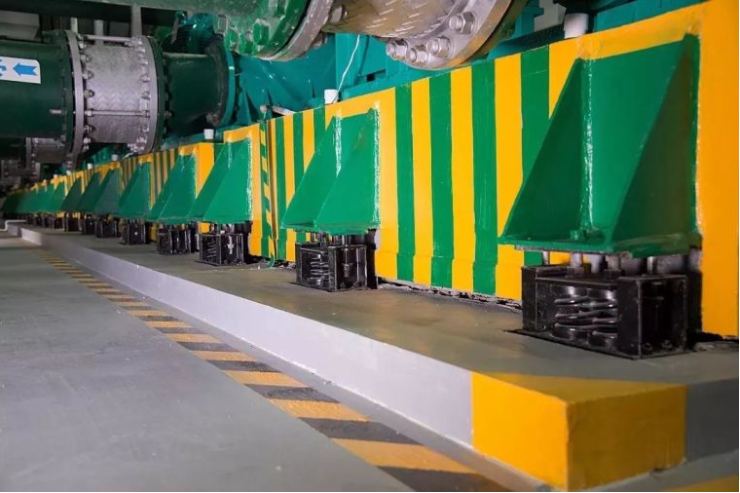

减振台座选型要点,你都知道吗?插图

既然要安装减振台座,那就存在选型问题,选型正确与否,会影响到以下问题:

1、是否能顺利安装?

2、水泵的减振效率是否达标?

3、是否美观?

因此,减振台座的选型尤为重要,总结选型大要点:

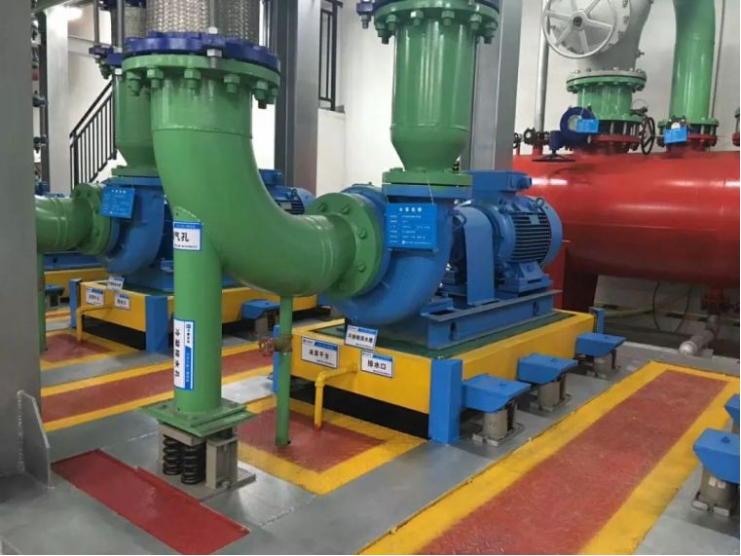

减振台座选型要点,你都知道吗?插图1

1、水泵台座的类型选择

减振台座一般分为盘托式和嵌入式两种。二者的选择是根据现场环境而定,没有特殊要求,一般选配为嵌入式减振台座,成本上比盘托式减振台座要低。如果现场有高度限制,一般是选择盘托式减振台座,可以解决高度受限问题。但无论选哪种台座,从减振效率等技术角度看,差别不大。

2、减振台座的最大尺寸

如果你选择的是嵌入式减振台座,那台座的尺寸可以小于或者等于设备基础的尺寸,如果是盘托式减振台座,台座尺寸包括台体和侧面支脚,总尺寸小于等于设备基础尺寸。

3、水泵台座的常规尺寸

台座的尺寸应该大于水泵底座的尺寸,且每边尺寸增加值为150mm。

4、减振台座(惰性块)与水泵的质量比

关于水泵台座的质量,有如下规定:

CECS59 94《水泵隔振技术规程》中规定:惰性块的质量应不小于水泵机组的总质量,一般宜为水泵机组水泵总质量的1.0~1.5倍;

16K702《水泵安装标准》规定:混凝土隔振台座的质量不应小于设备质量的2倍。

一般机电顾问技术规格书要求如下:

混凝土惯性基座

1)混凝土惯性基座须浇注在由钢梁或钢槽制成的钢框架内,以加强基座的刚性从而避免基座变形、驱动和被驱动设备对位误差或将外应力传至设备。基座须包括高度减省托架、混凝土强化设施及设备安装固定螺栓配备。

2)有关混凝土惯性基座的厚度应按照设备供应厂家的建议和要求提供,但厚度不能小于150mm或基座最长尺寸的1/12,而除特别情况外厚度一般不会超过300mm。

3)混凝土惯性基座最基本的强化要求须在基座底部以上40mm位置敷设13mm的钢加强筋或角钢条以150mm间距纵横交错两个方向焊接,或按实际结构情况添加强化设施。

4)除特别注明外,整个混凝土惯性基座的质量须为其所将承托的设备总质量的2~3倍。

5、混凝土基础的尺寸定义

水泵混凝土基础的尺寸应大于水泵台座的尺寸,且每边尺寸增加值不应小于150mm;混凝土基础高出建筑完成面高度不应小于100mm。

6、限位器的选择

限位器的安装主要是限制水泵振动产生的水平位移,但此位移量很小,安装与否主要看客户具体要求。

7、减振效率、振动传递率等参数的计算

通过以上参数的计算,进行减振器的选型,验证振动是否达到共振?减振效率是否达到要求。

8、动返力计算

此力值的计算,主要关系到配套减振器的选型问题。而减振器的选型正确与否,直接关系到水泵减振效率等参数是否达标。动返力的计算比较复杂,需要用到水泵的扬程、流量、出口值等参数。

经过了以上几个关键点的掌握,减振台座选型问题就得到解决。

现场的减振台座一般会由现场施工单位找专业减振厂家定制或者根据技术要求现场制作。
