见过这种平法标注吗？

看到一个平法标注，是我没见识过的标注，你们知道是什么意思吗？

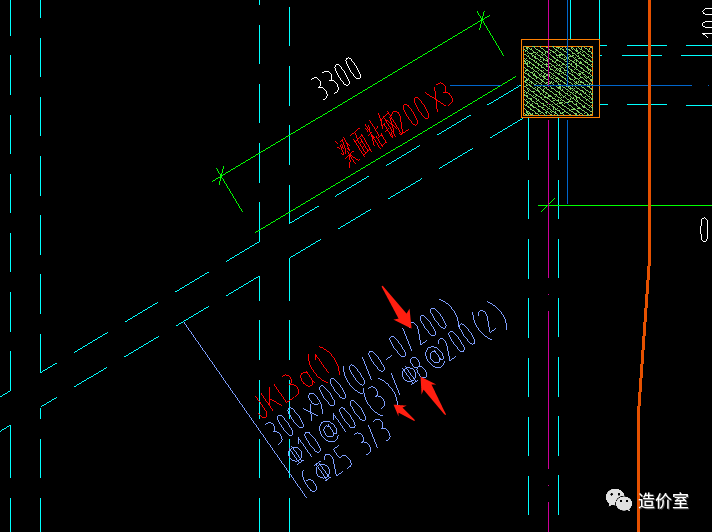

这是一根梁的集中标注，JKL我本以为是基础梁，没想到是我理解错了，其次是截面尺寸后面的（0/0-0/200）这是我看不懂的点。后面的箍筋和通长筋就是小白都会的常规标注了。

后面得知，这是属于加固图纸中的标注方法。

JKL表示加固框架梁，J这个字母就是加固的缩写

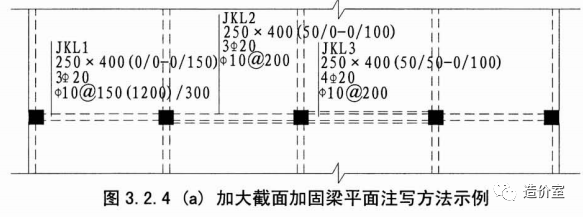

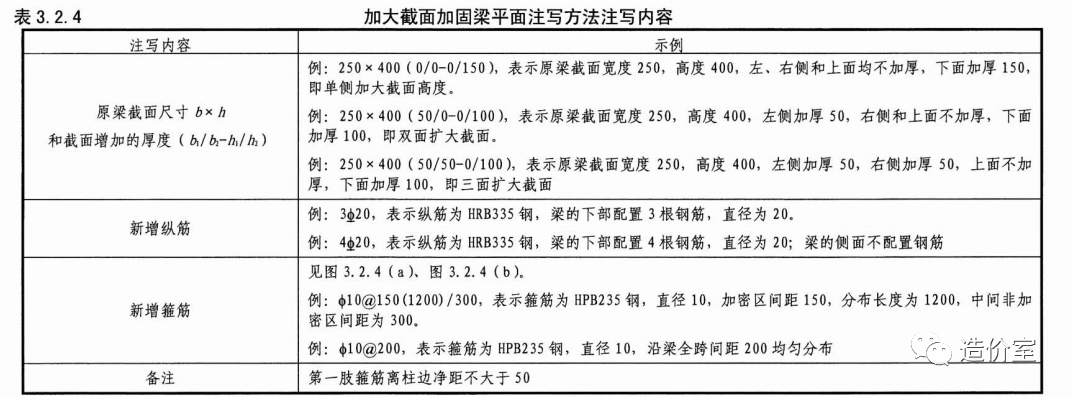

（0/0-0/200）表示梁左侧右侧-上侧下侧是否加厚

随即，我便去了解了有关加固相关的图集，找到如下两本图集，07SG111-1建筑结构加固施工图设计表示方法和07SG111-2建筑结构加固施工图设计深度图样。

不了解不知道，一了解吓一跳。

梁加固只是一小部分而已，该图集按照平法图集的规则分类，从柱、墙、梁、板挨个详细的介绍了加固构件在图纸上该如何表示。

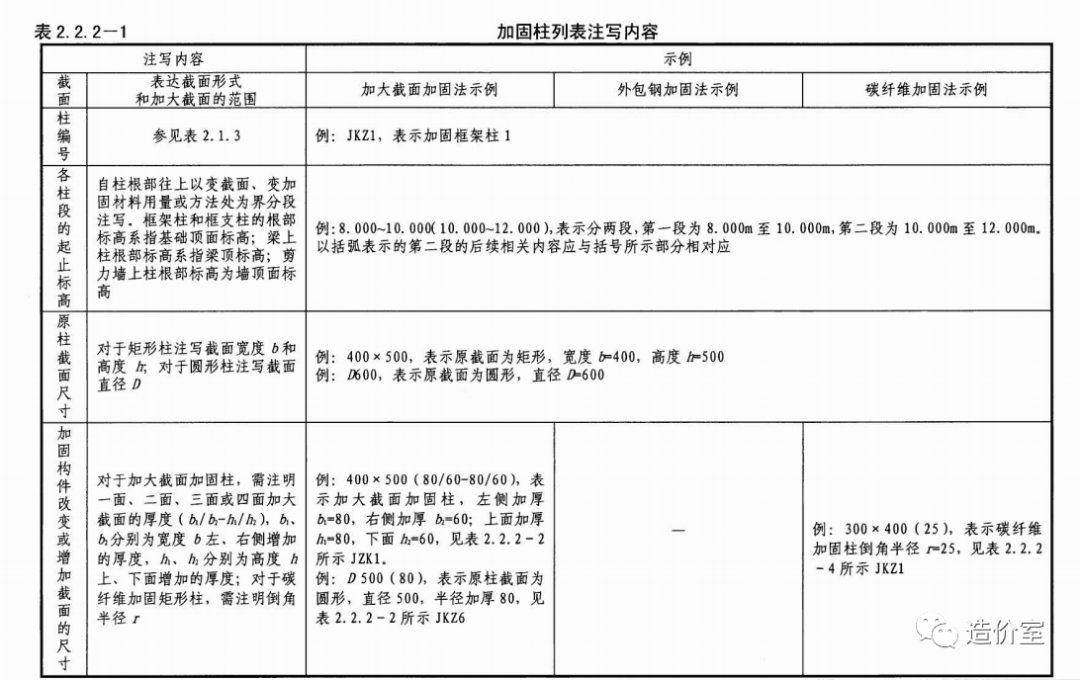

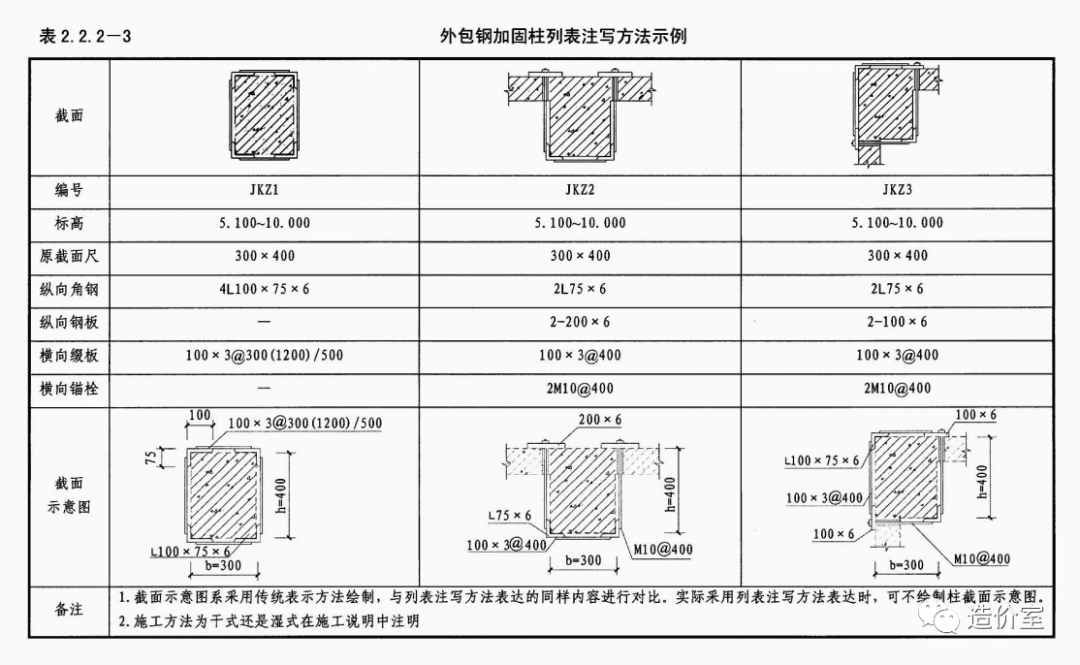

柱，分为加大截面加固法、外包钢加固法、碳纤维加固法三种类型。每种类型都有截面注写、列表注写、平面注写三种表达方法。

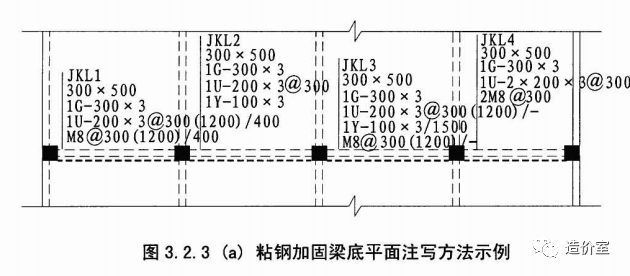

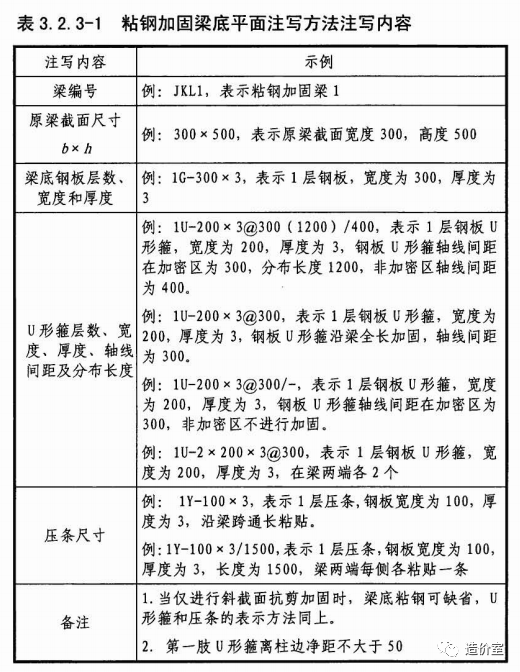

梁也同理，不过加固方法和柱有所不同，分为碳纤维加固梁、粘钢加固梁、加大截面加固梁和外包钢加固梁四种。以平面注写和截面注写表达。

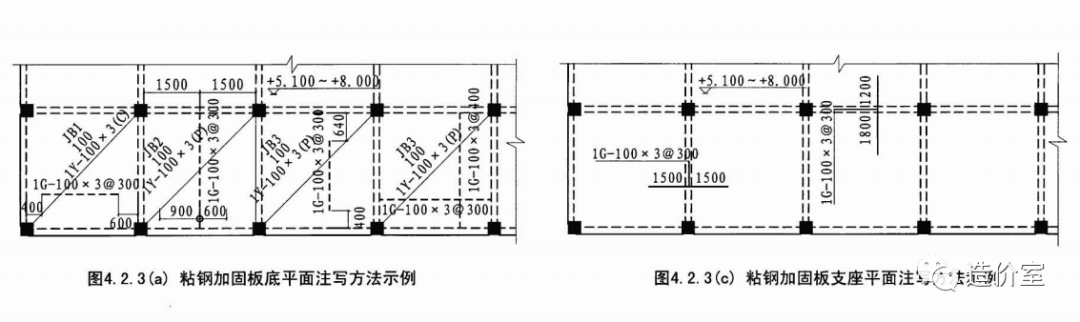

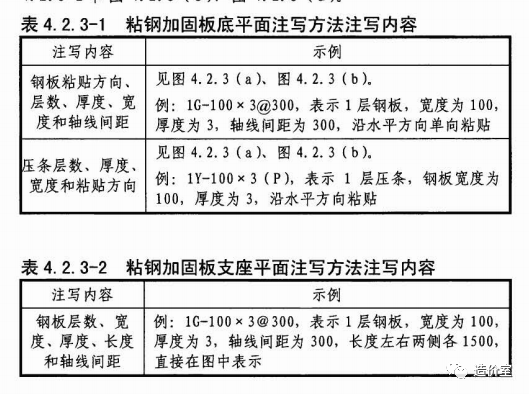

板加固和梁加固差不多，不过多了粘钢加固楼板洞口、碳纤维加固楼板洞口两个做法。

剪力墙的话和上面都大致差不多，图集给出了粘钢加固墙身、加大截面加固墙身、外包钢加固墙身、加大截面加固墙柱等表示方法，含了墙身、墙柱、连梁三类。

我把两本图集都放在下面了，感兴趣的可以下载

07SG111建筑结构加固施工图设计表示方法
