梁支座上部纵筋的长度规定

2021-12-16 施工技术 478 推广

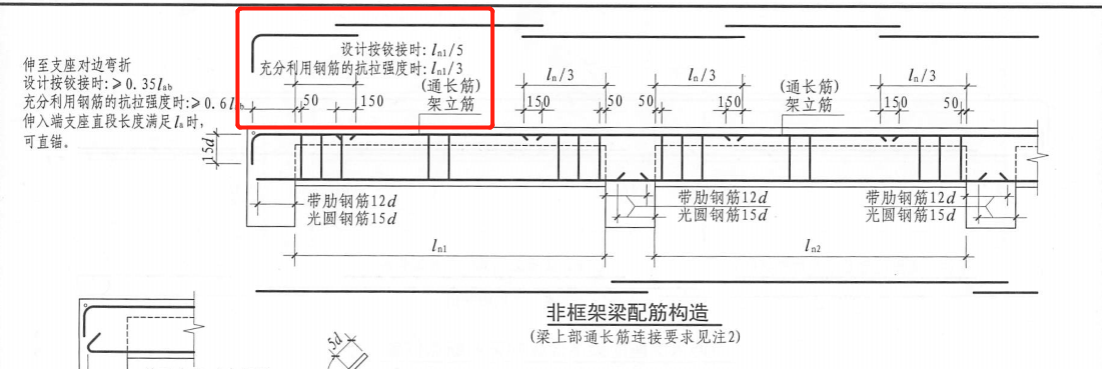

在16G101-1平法图集里面第35页中有明确：

梁上部、中部纵筋：

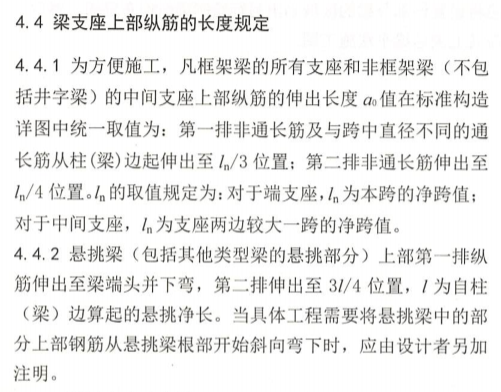

为了方便施工，凡框架梁的所有支座和非框架梁（不包括井字梁）的中间支座上部纵筋的伸出长度a0值在标准构造详图中统一取值为：第一排非通长筋及与跨中直径不同的通长筋从柱（梁）边起伸出至Ln/3位置；第二排非通长筋伸出至Ln/4位置。 Ln的取值规定为：对于端支座，Ln为本跨的净跨值；对于中间支座，Ln为支座两边较大一跨的净跨值。

悬挑梁（包括其他类型梁的悬挑部分）上部第一排纵筋伸出至两端头并下弯，第二排伸出至3L/4位置。
