钢筋作为建筑工程中的三大材之一,在建筑结构中起着极其重要的作用。钢筋从订料到下料完成,中间需要施工人员对钢筋进行加工、制作。在加工的过程中,就需要预先对钢筋进行翻样,翻样对钢筋来说就是它的设计图纸,翻样的准确性对钢筋安装具有重要意义。

钢筋翻样通常是指在施工过程中,根据图纸详细列示钢筋混凝土结构中钢筋构件的规格、形状、尺寸、数量、重量等内容,以形成钢筋构件下料单,方便钢筋工按料单进行钢筋构件制作和绑扎安装的有效依据。而我们作为造价人员需要就是对钢筋重量进行计算,这个有区别于我们平时根据图纸及钢筋理论重量所计算的工程量。



EXCEL翻样思路及技巧

翻样前期准备
1、认真阅读结构说明,获取与钢筋翻样有关信息

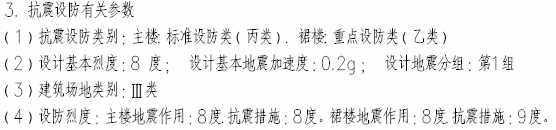

(1)确定工程抗震等级

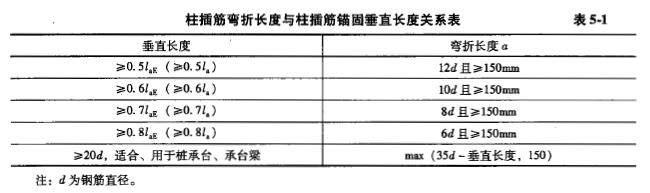

工程的抗震等级直接影响钢筋的锚固及搭接长度,翻样前一定要弄清楚各个部位的抗震等级。
例:太原湖滨
钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图1
钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图2

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图3

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图4

(2)确定工程设计遵循的标准规范及规程。
工程设计遵循的标准、规范和规程也是钢筋翻样必须遵循的,翻样前期,收集设计说明里罗列的图集、规范,参看项目施工组织设计中编制依据(经整理过更详细些),重点学习与钢筋有关的图集和规范,为后期翻样做好准备。

(3)确定混凝土强度等级
一般工程不同的构件类型、不同的层次所用的混凝土的强度等级都不相同,混凝土的级别直接影响钢筋的锚固和搭接长度,翻样前,在图纸说明上找出混凝土强度等级汇总表并打印出来,以便后期查阅。

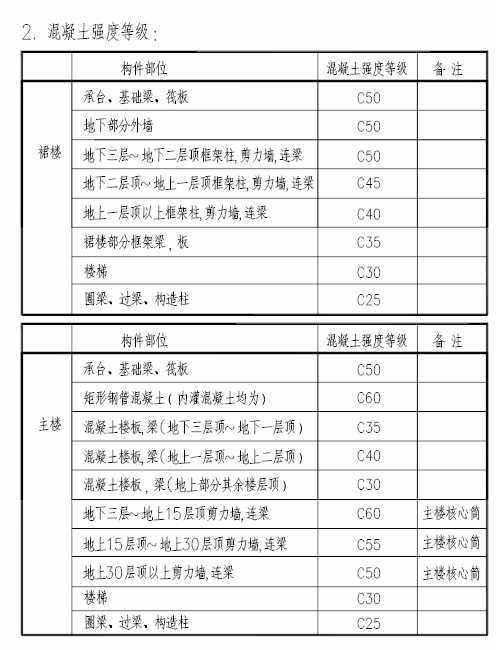

例:太原湖滨混凝土级别汇总表

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图5

(4)确定混凝土构件保护层厚度
混凝土构件的保护层厚度也是钢筋翻样必须考虑的一点,同样,在结构设计说明里找出相关信息,对于设计说明没有提及的,可以参看相关平法图集,目前最新版是16G101图集

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图6

在确定了工程抗震等级、混凝土强度等级及混凝土保护层厚度以后,钢筋的搭接锚固长度基本已经确定,在应用EXCEL 表格翻样时,表头注写清楚相关参数信息。例如:

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图7

这里值得提一下的是,不同等级混凝土构件之间的钢筋锚固值应该按照钢筋锚固区所在的混凝土构件的混凝土强度等级来确定。

(5)仔细阅读结构说明中零星结构做法
对于结构设计说明中所画出的零星结构做法,如后浇带、洞口加筋、边角部加筋等等,需要仔细阅读。
2、认真阅读施工图纸。
(1)粗读
整体通读施工图纸,了解工程层数、层高,基础后浇带如何设置,结合施工组织设计,看看流水施工对钢筋翻样有何影响,特别对于钢结构部分,先从图纸上整体了解一下钢结构哪些位置影响钢筋施工。
(2)深读
对照各个专业图纸,建筑、结构、安装结合在一起看,不能单看结构图施工翻样,更不能不审图上来就用图。首先,要整体浏览建筑图,了解其各部位使用功能。然后深读结构图,仔细对照分析,看看结构图自身是不是存在问题,例如,梁无配筋、细部节点做法不清楚、梁板标高不一致使得板无法锚固等等,将问题先记录下来。再有要核对建筑、结构、安装图纸,核实它们之间是否有矛盾冲突,各专业图纸的尺寸标高是否一致。如看看建筑边线与结构外墙梁边线是齐平,能否砌筑墙体,结构预留洞口与安装图纸洞口能否吻合等等。最后看看结构说明是否全面,是否有针对性,集水坑、后浇带、结构缝的钢筋细部构造是否明确,是否存在建筑上有而结构上没有设计的部分,例如,建筑上有女儿墙,结构上却未见女儿墙设计。



翻样思路(基础钢筋)

1、基础钢筋翻样
(1)基础钢筋翻样概述
基础钢筋计算是个难点。基础内构件类型多,有集水坑、电梯坑、桩承台、筏板、基础梁、条基、独基等,它们相互关联,计算时需要考虑相互之间扣减。并且基础钢筋不单纯是基础钢筋计算,还要对照上部结构图纸,特别是柱墙在基础内的预留。如果漏掉插筋,又没有被检查出来,是个非常麻烦的事。基坑有单体、有连体、有矩形、有异型。基坑一般做成45度或60度放坡,也有做成直角基坑。基坑底筋根据基坑坡度弯折,伸入筏板内一个锚固,有的设计要求伸到筏板上部纵筋处弯折20d。
基础梁穿越基坑,基础梁需弯折,变成折梁。折梁的阳角钢筋连续通过,阴角钢筋相互锚固。
筏板底筋伸入基坑一个锚固,也有的设计要求伸入基坑洞边。筏板上部纵筋伸到基坑洞边后弯折,弯折长度为洞口高度加一个锚固长度。当伸入基坑底板内不足一个锚固时须弯折。
筏板与基础梁之间遵循不重复布置原则。筏板筋与基础梁平行时基础梁位置可省略。
当基础梁底与筏板底平为底位板,当基础梁顶与筏板顶平为高位板,当基础梁与筏板上平下平时,基础梁为加强劲性暗梁。基础筏板、基础梁是否外伸,端部构造是不同的,应按照平法图集和设计要求计算和施工。
筏板、基础梁与独基和承台之间也存在相互扣减,当承台截面较小时,即小于两个锚固和时可以拉通计算,但当承台截面基础钢筋CAD计算思路较大时一般都是伸入承台内一个锚固,如果拉通就会造成钢筋的浪费。不过,也有的设计是贯通的,那么按设计,设计优先。
(2)基础钢筋CAD计算思路
简单介绍一下CAD计算基础钢筋时基本操作思路和模式。
一般项目都会有有CAD电子图纸文件,可以直接在它上面操作,先删除一些无关的图层,只留轴线、基础梁边线、基坑底板边线,自己画基坑,放坡出轮廓线。基坑定位放坡必须正确,否则筏板钢筋计算不会正确,同时考察一下现场,是否遇到特殊情况导致基坑偏位和尺寸变化。然后依次画筏板内横向底筋、纵向底筋、纵向面筋、横向面筋。应分别设置不同的图层和颜色。底筋伸入基坑内一个锚固长度,面筋伸入基坑洞边减保护层。用陈列命令,排布钢筋。底板边线外的钢筋需要剪切和删除,相同长度的钢筋只留一根其余删除,随便用个什么命令都可以统计出所选钢筋的根数。用标注命令或查看属性计算每种各钢筋的水平长度,然后给每种钢筋编号,同时写上根数和长度。做钢筋料单时还要加上钢筋弯折长度,同时扣除钢筋延伸率。

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图8

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图9

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图10

综合广联达软件直观快速和EXCEL软件灵活的优点,进行钢筋下料,减少工作量,提高工作效率。如集水坑、电梯井等复杂部位,通过查看广联达三维钢筋图,能快速准确进行钢筋下料计算,为工程钢筋质量提供技术支持。

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图11

翻样思路(柱子钢筋)

2、柱子钢筋翻样
(1)柱子钢筋翻样概述
柱子钢筋翻样主要考虑纵筋的连接位置、箍筋的加密区域、纵筋的变径、柱子的收头锚固、柱子的变截面等问题。
柱子钢筋翻样一定要注意柱子通楼层考虑,绝对不可以只看一层就开始翻柱子钢筋,在柱子钢筋翻样前最好在EXCEL表格或者是CAD图纸上统计出每一根柱子从基础层至其柱顶的每一层的布筋情况,将纵筋有增减、箍筋布置有变化、柱子截面有变化、柱子收头的楼层标记出来,以免后面出现错误。
(2)柱子翻样所需参数
基础层层高、柱子所在楼层高度、柱子所在楼层位置、柱子所在平面位置、柱子截面尺寸、节点高度、搭接形式。

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图12

(3)计算说明

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图13

钢筋翻样重量怎么算?几个技巧教会你计算钢筋翻样重量插图14
