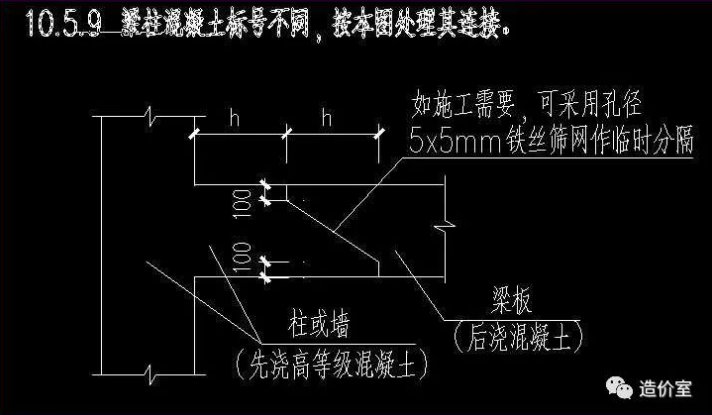

有些项目,我们会遇到梁柱混凝土等级不一样,这时候我们浇混凝土,结构设计说明上会有个处理办法。
我们一般是先浇筑柱,在浇筑梁,浇筑柱的时候,柱的混凝土会流进梁里面,我们的方法就是在梁与柱的交接位置采用钢丝网做一个45°的临时分割,这样柱子的混凝土就流不进去了,现场一般是这样处理。
那么对于我们算量,我们该如何处理呢?
在探索这个问题的时候,我发现广联达GTJ2018、GTJ2021 1.0.29以前的版本都不能处理这种,只能通过自己手算处理。手算方法我就不多说了,上过小学的人都会。
在2021.1.0.29这个版本,我们发现了广联达新增了这个功能。

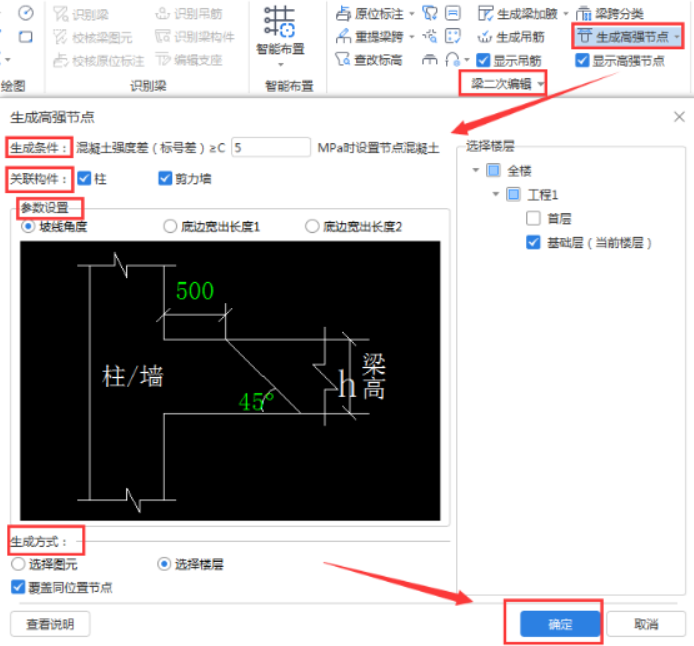

位置就在在梁界面右上角的梁二次编辑中出现了一个【生成高强节点】,我们点击他就会出现如下图所示的界面,然后我们根据图纸要求在软件中设置图元的生成条件、关联构件、参数设置以及生成方式,最后点击确定即可。

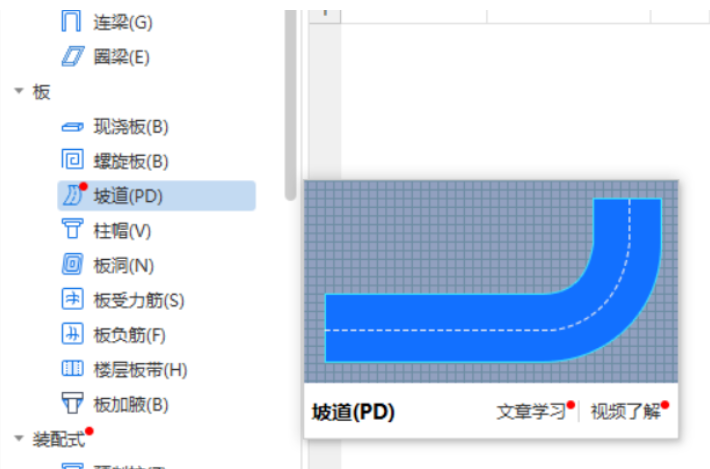

这算是广联达GTJ2021的一次更新把,这次更新不仅新增了这个功能,还新增了坡道功能。
整个广联达GTJ的菜单栏、导航栏等图标界面都焕然一新了,看着更让人舒服一点了。

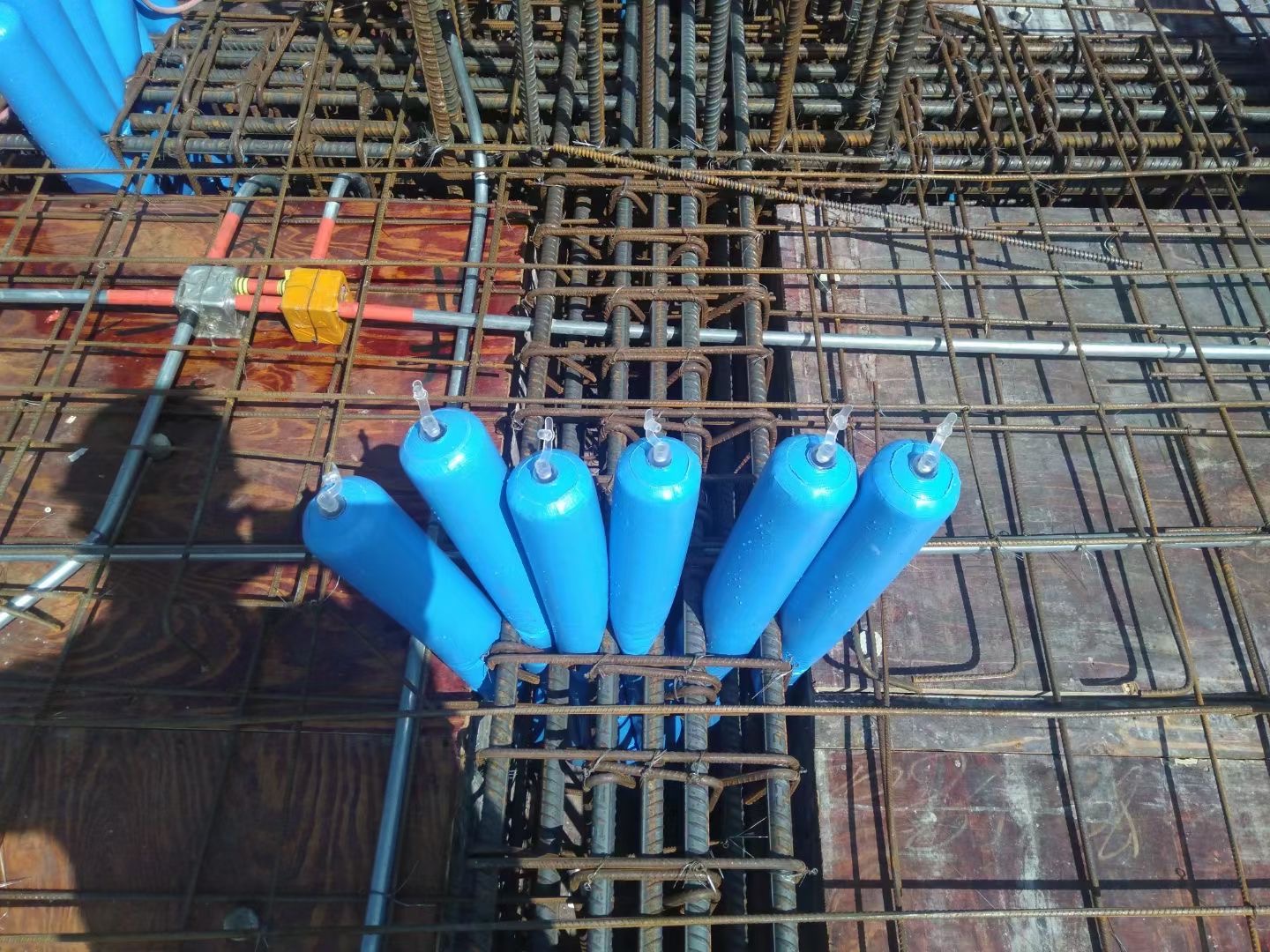

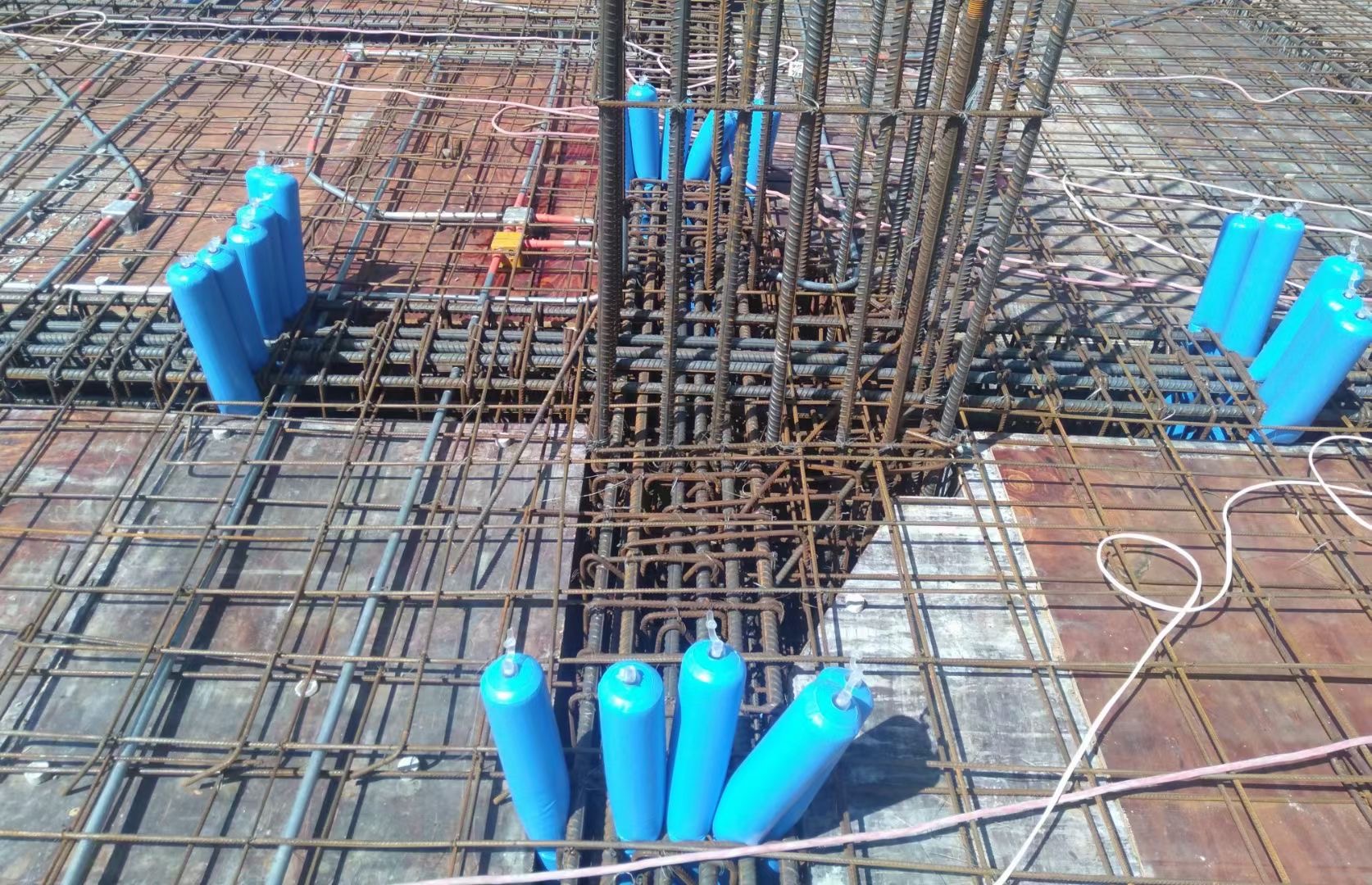

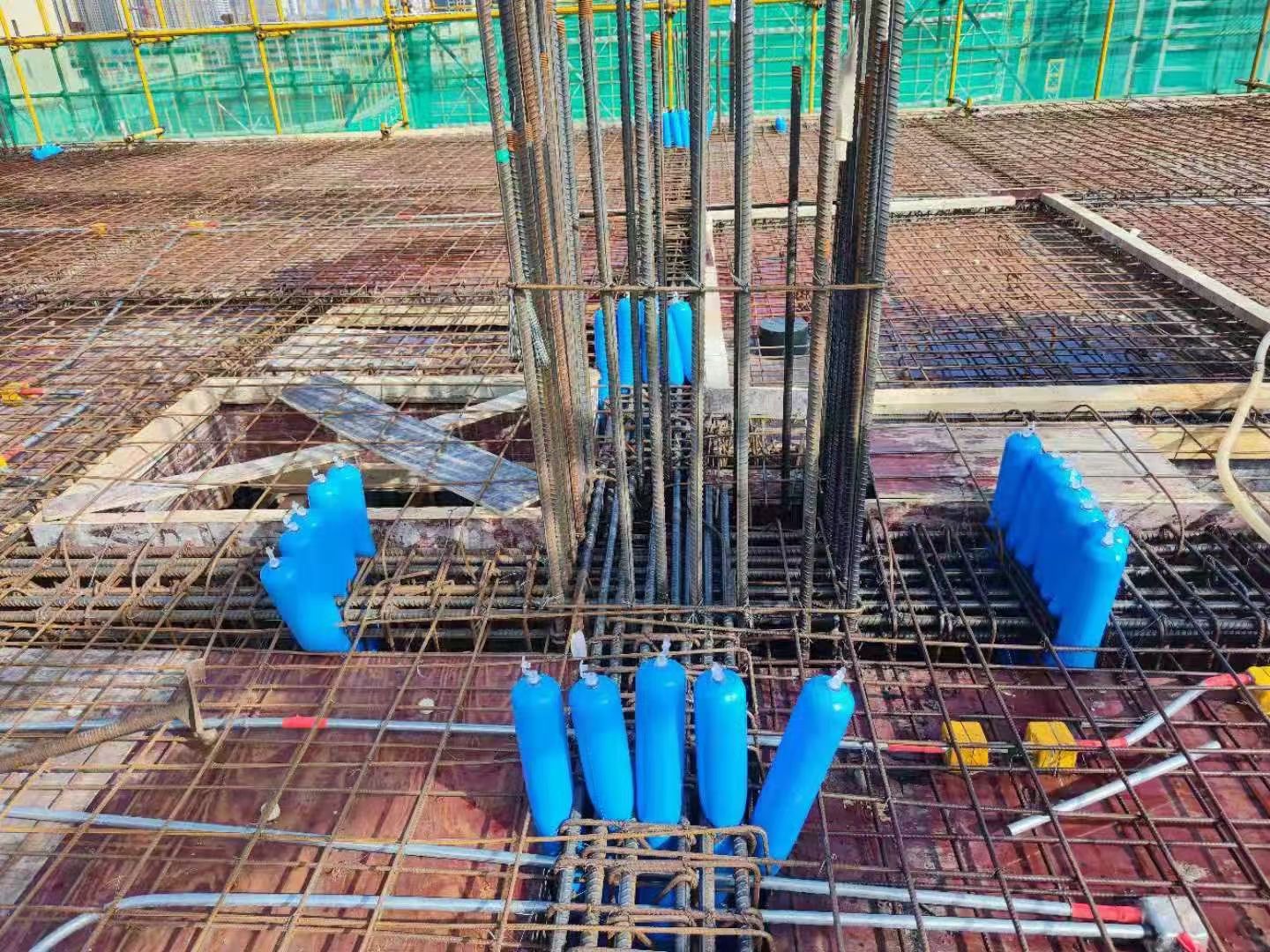

对于上面说的交界处除了采用钢丝网临时分割,我还发现了另一种新型处理办法,就是隔空气囊
果然是高手都在工地,各种专利发明应有尽有!
