边框梁BKL是什么意思？

我们知道框架梁KL、暗梁AL、连梁LL，如今又来个边框梁BKL，那大家知道边框梁是什么意思吗？

我们先看定义：

边框梁（BKL）是指在剪力墙中部或顶部布置的、比剪力墙的厚度还厚的“连梁”或“暗梁”，此时不叫连梁、暗梁而改称为边框梁BKL。

现在我们来总结下连梁、暗梁、边框梁

连梁：剪力墙中洞口上部与剪力墙相同厚度的梁。

暗梁：剪力墙中无洞口处与剪力墙相同厚度的梁。

边框梁：在剪力墙上设置，比剪力墙还厚的连梁或暗梁。边框梁虽有个框字，却与框架结构、框架梁柱无关。

剪力墙的边框梁BKL、暗梁AL、连梁LL都是剪力墙的组成部分。

边框梁BKL、暗梁AL是加强剪力墙墙身的抗震构造措施；

连梁LL是连接墙肢之间从下至上的受力构件，它承受所连接墙肢在房屋水平荷载或地震水平作用下相对错动产生的剪力（是竖直方向的）。所以它是受力构件。

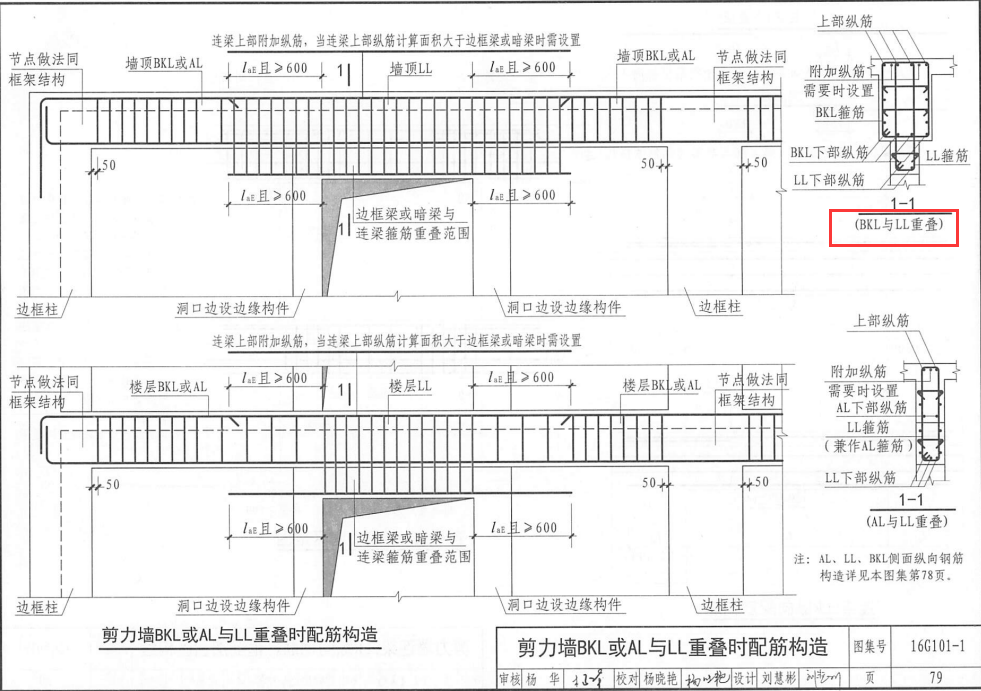

上图是连梁与边框梁重叠时的构造，我们看看图集是怎么处理的，在16G101-1第79页，写明了重叠时的配筋是怎样的。

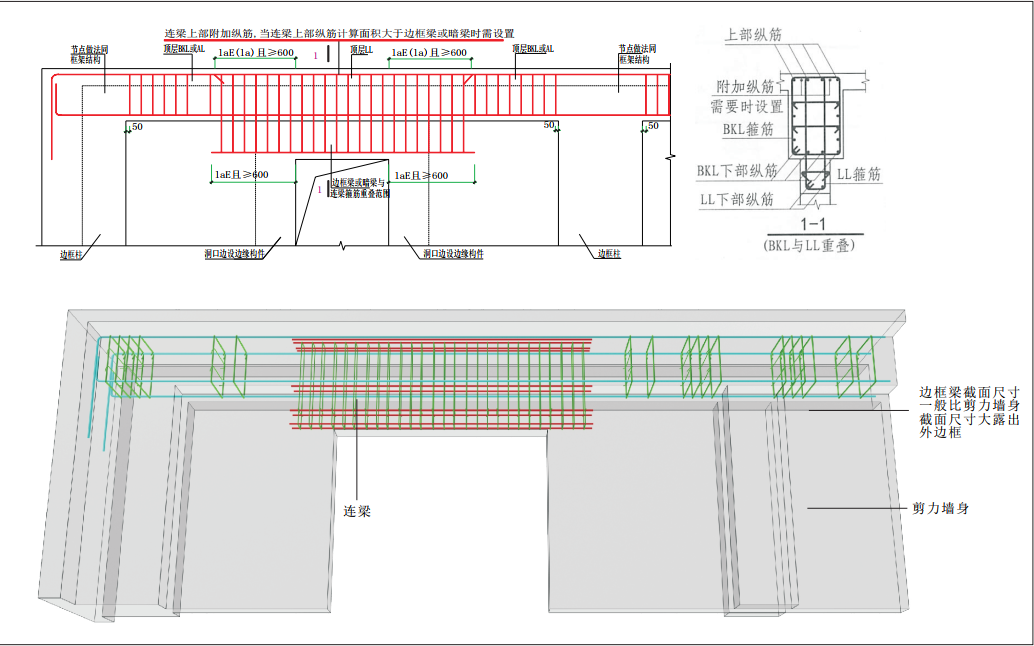

右上角就是BKL与LL重叠，明显可以看出来BKL是比LL胖了点。

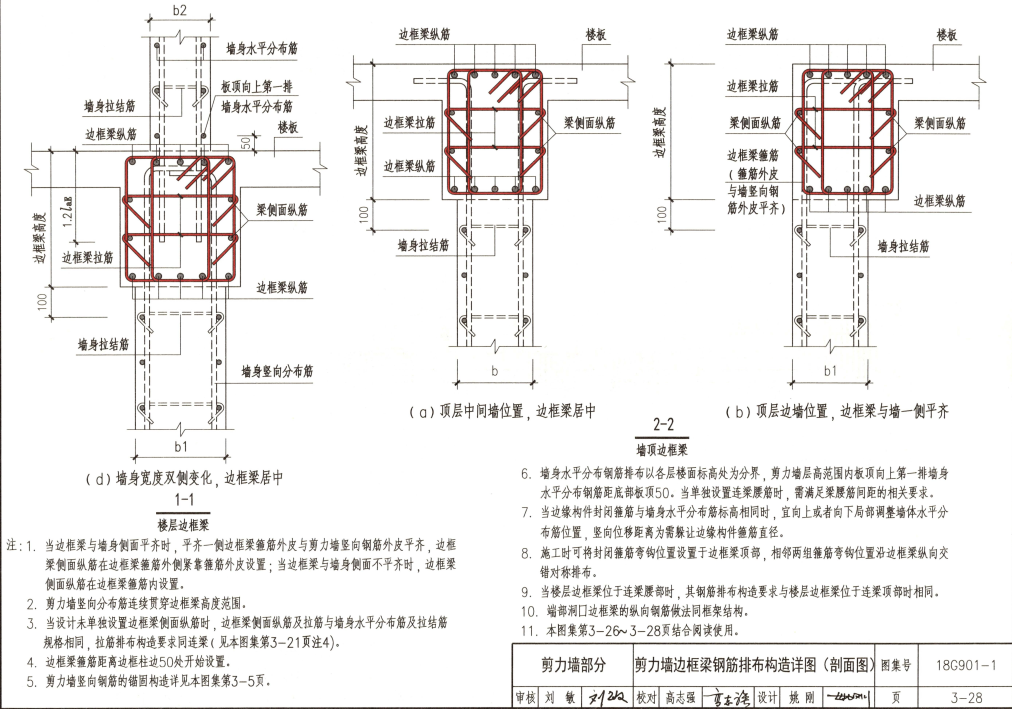

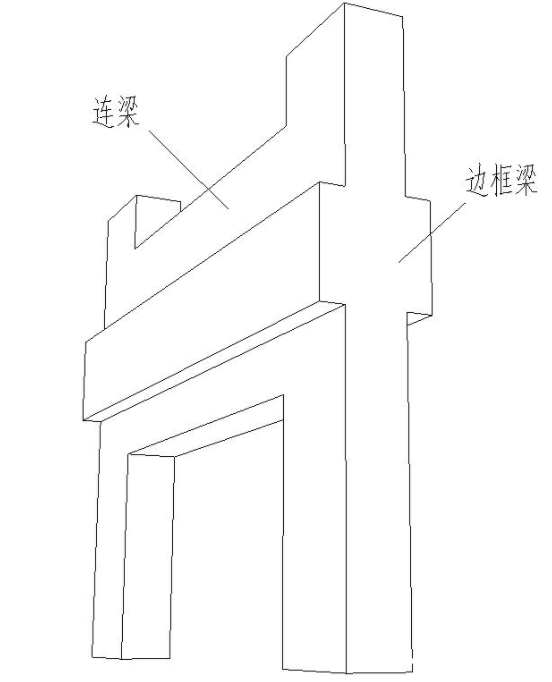

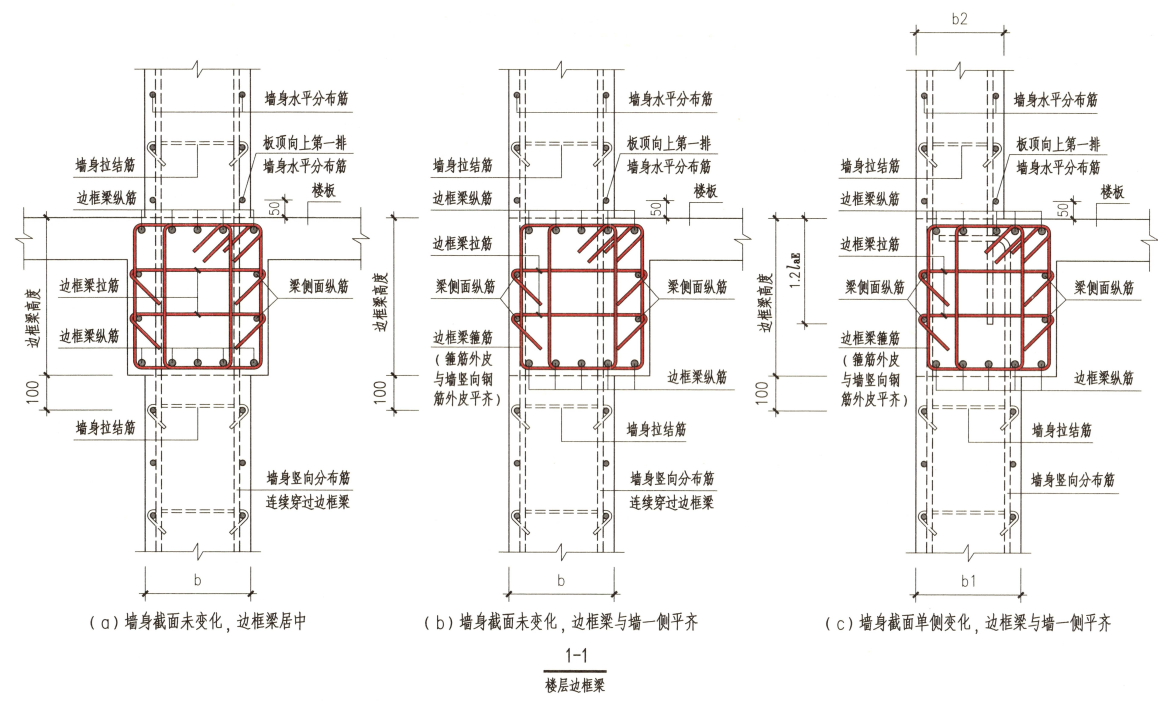

三维图就是这样，一般BKL有几种排布规则，一般我们常见的就是BKL居中剪力墙或者与一侧对齐（如图）

以上就是边框梁的定义。那么如何在广联达中定义呢？其实很简单

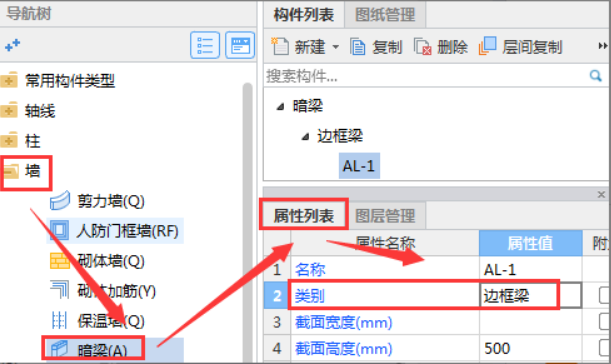

在暗梁的定义界面—新建暗梁—【属性类别】中的类别修改为【边框梁】，设置好属性中的钢筋等信息后，直接绘制就行。
