方格网手算土方量计算公式

image_print阅读模式

方格网手算土方量计算公式分为以下情况

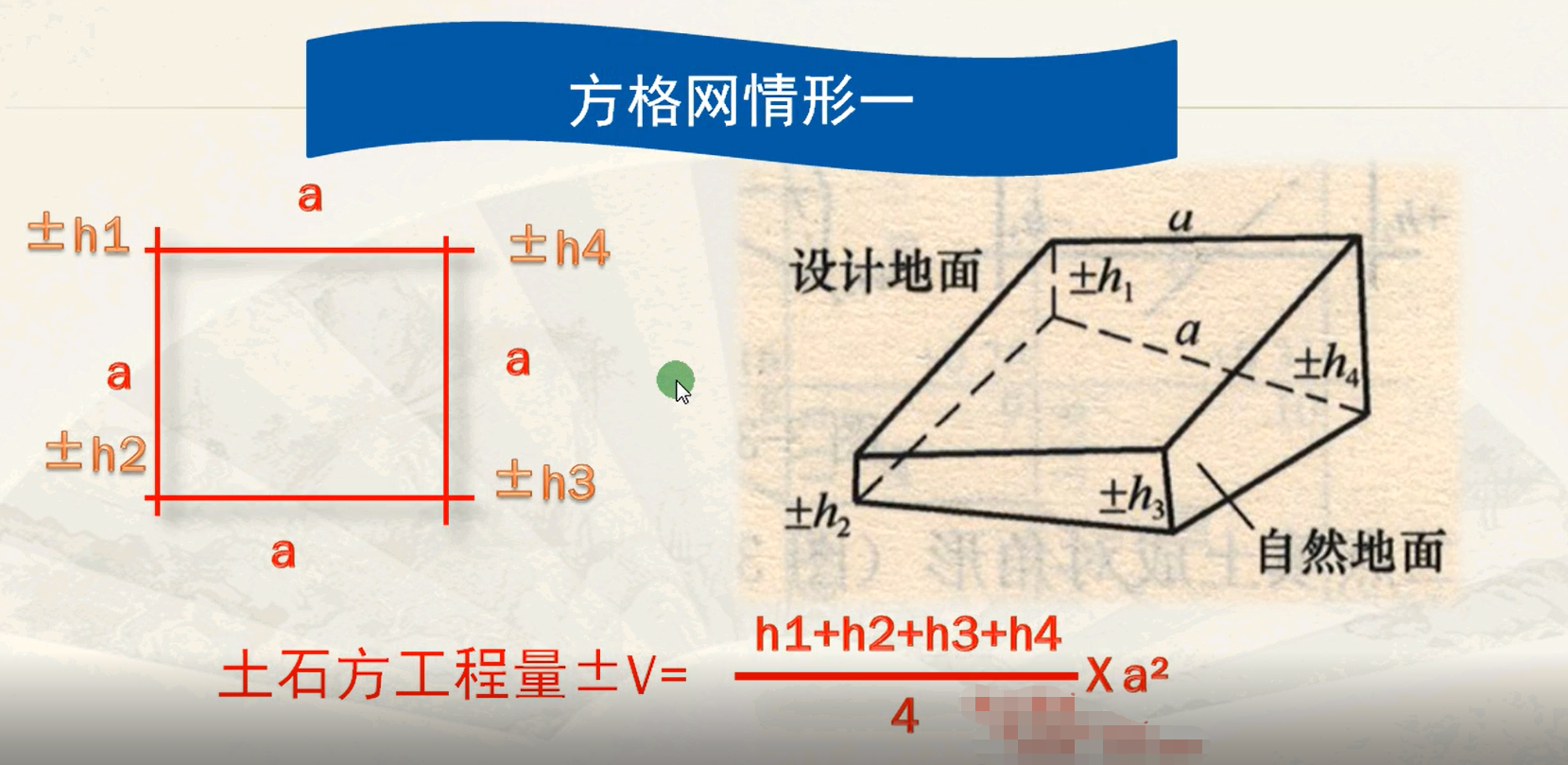

情形一:四点均开挖或均回填

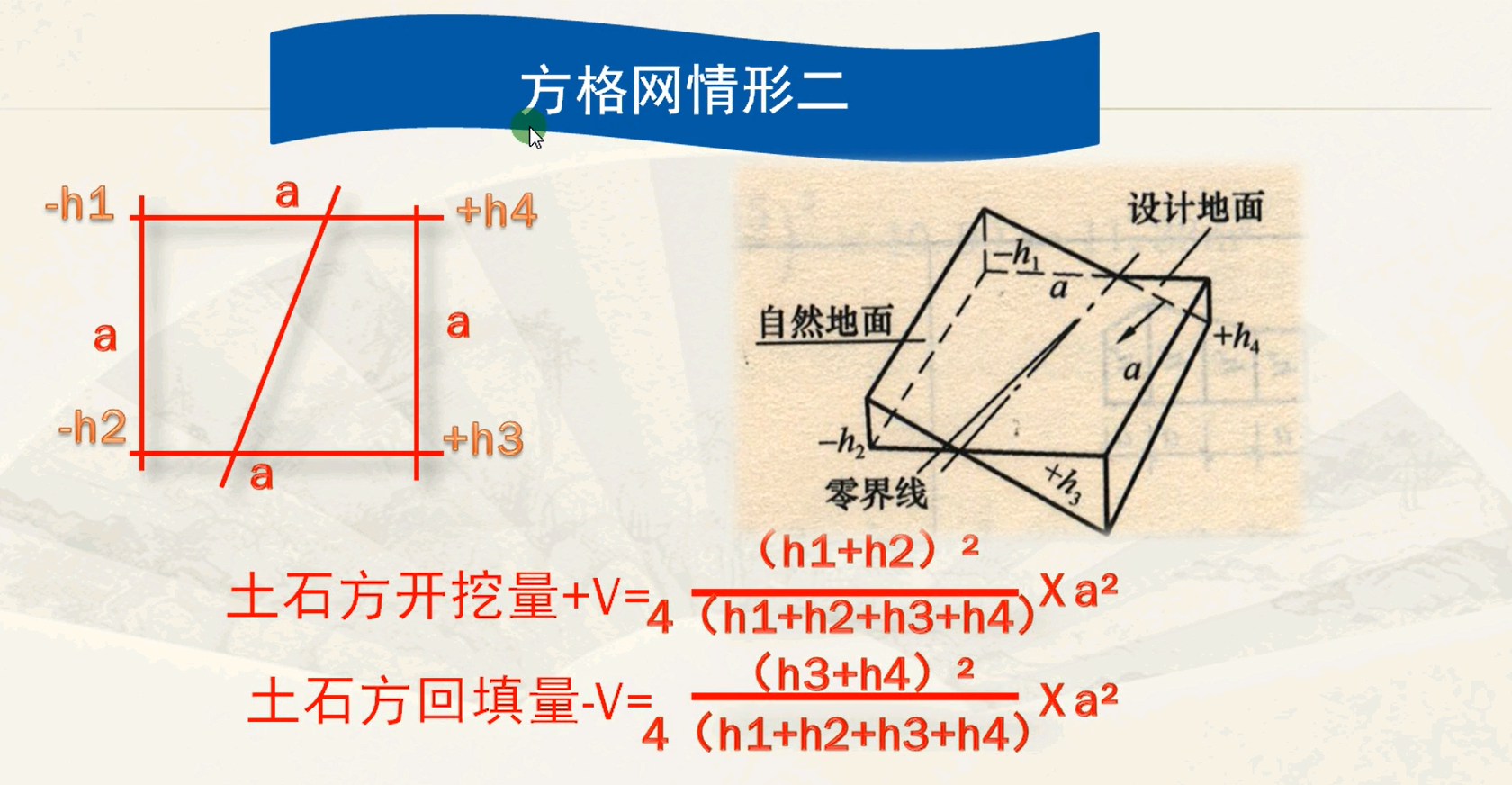

情形二:两点挖土和两点填土

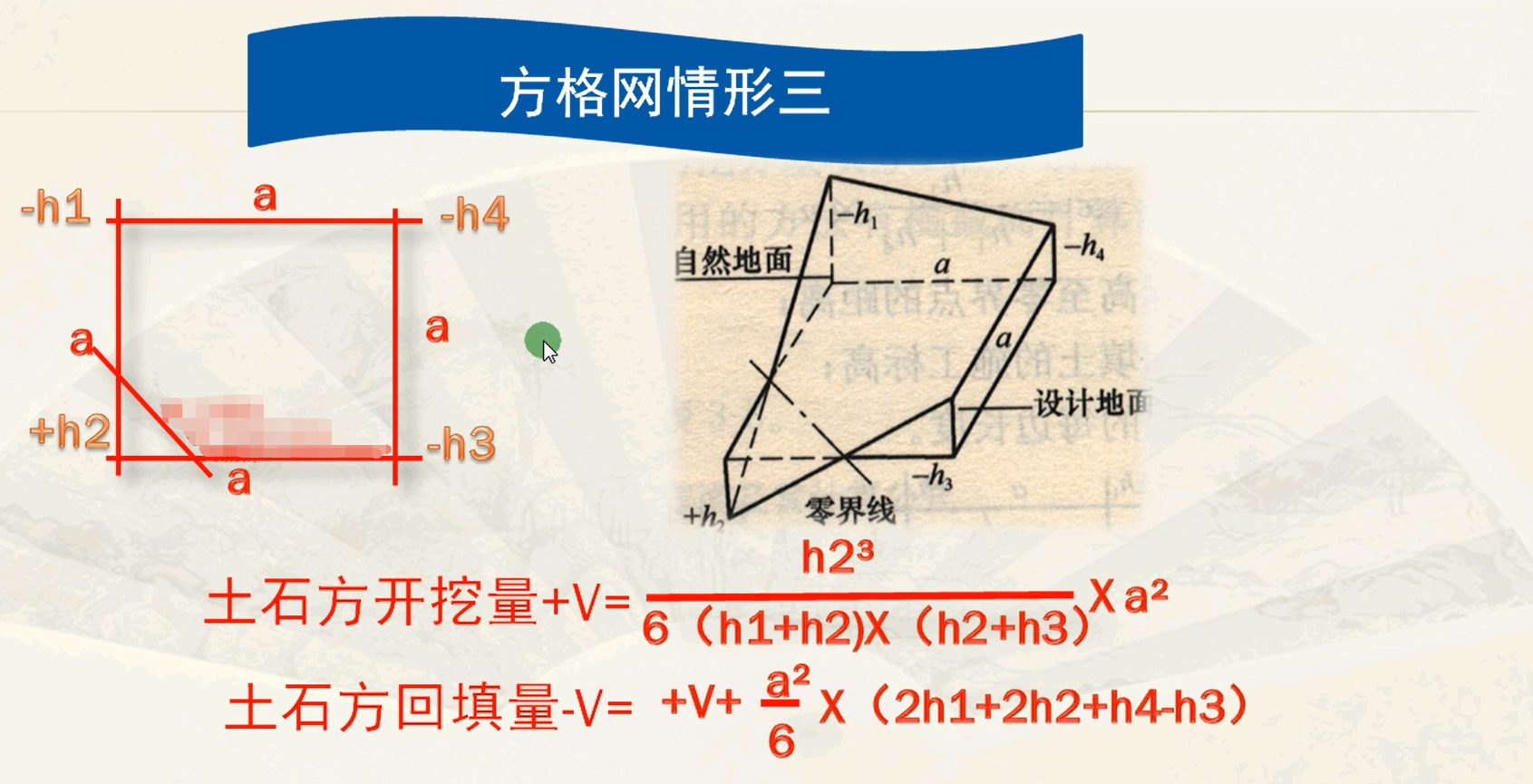

情形三:三点挖土和一点填土或三点填土一点挖土

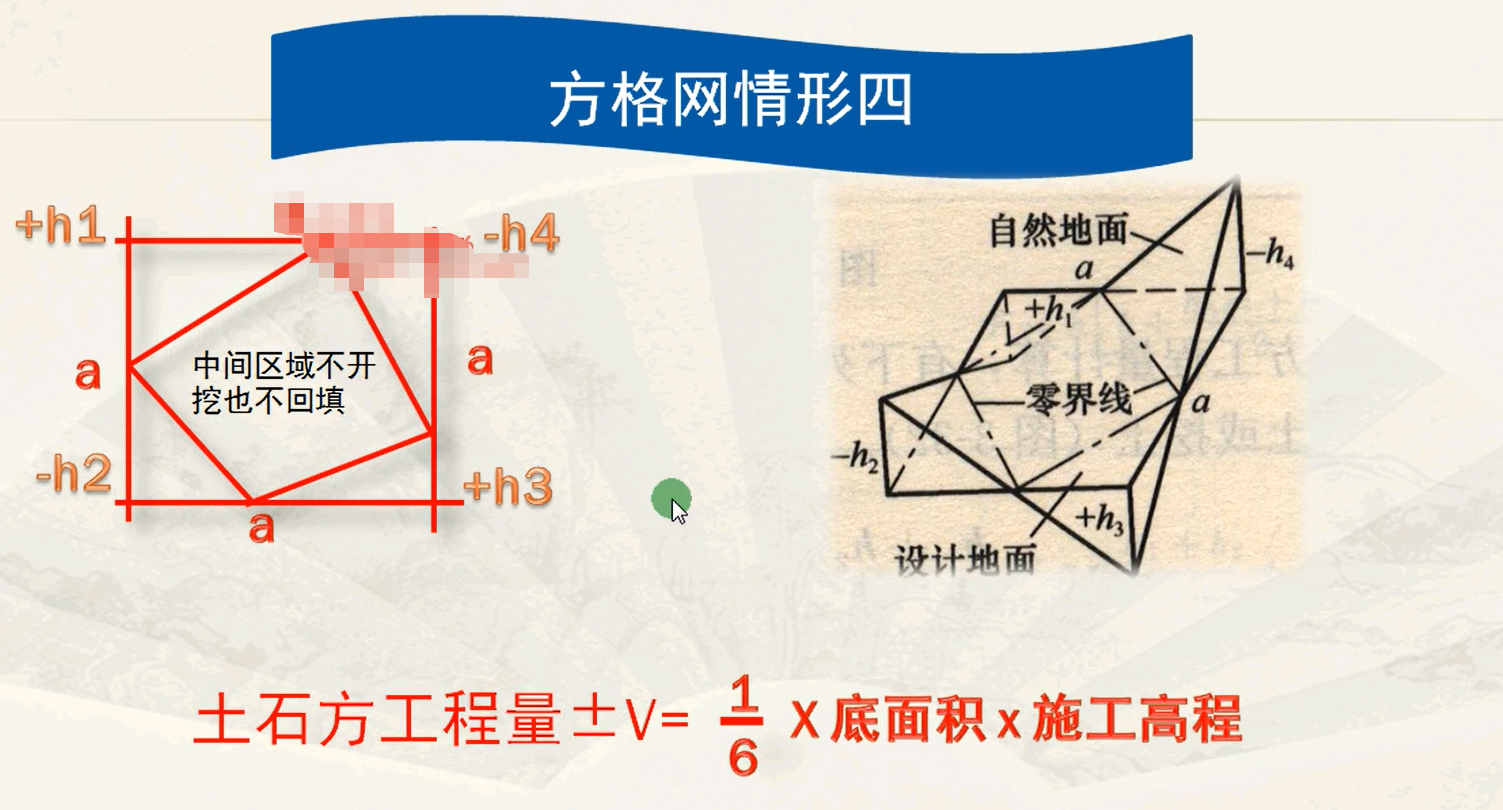

情形四:两点挖土和两点填土成对角形

我们以情形一举例,如图

此图为情形一,都是全挖土,如何看出,如果有填方的话,他会有挖填分界线,上图只是挖方,软件算出是1505.6,我们用情形一的公式可以算算

土方工程量V=(h1+h2+h3+h4)/4*a2

=(16.47+12.84+15.59+15.33)/4*10^2

=1505.75m3

其中a我们用10m考虑,图中洋红色为开挖前后的高差,算出得到的结果与软件并无太多差别,其他情形也可通过上述方式得出。
