在Revit制作模型的过程中，我们通常会做一些族文件的排布放置，如果放置点少的话是没有问题的，但是如果放置点的量级增大到百级以上，这个排布过程就很枯燥了，如果在这个过程中能找到排布路线，接下来的事情就很简单了。 本次举例场景预设为：
1.某个族要沿着一条三维曲线排布
2.族的方向要和族放置点曲线切线方向一致。

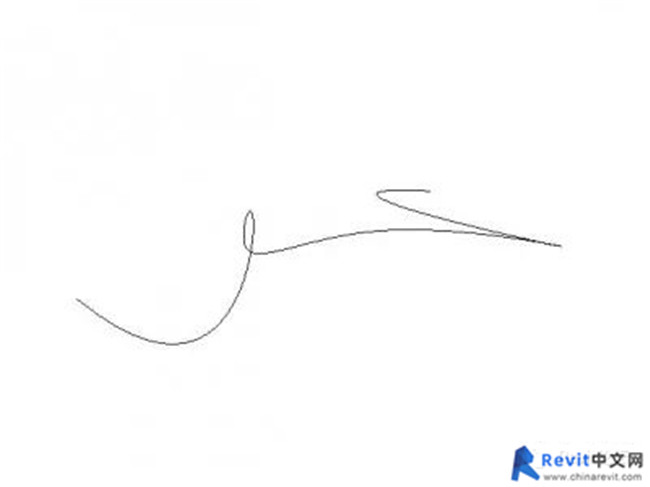

如下曲线即为路径曲线，为三维曲线。
要把某个族沿着此三维曲线放置的话，那需要什么样的操作才能达到预期的效果呢？
一、在Dynamo中获取该曲线，因为预设的这条曲线是以概念体量的形式载入到Revit项目中的，所以我们先应该获取该族模型。

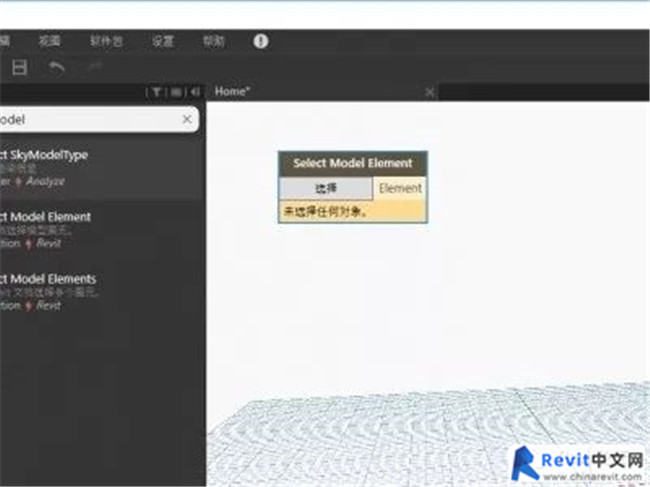

在Dynamo中找到【 Model Element】节点，此节点的作用就是在Revit项目中读取选择的图元。
选择过程如下
二、获取图元中的曲线

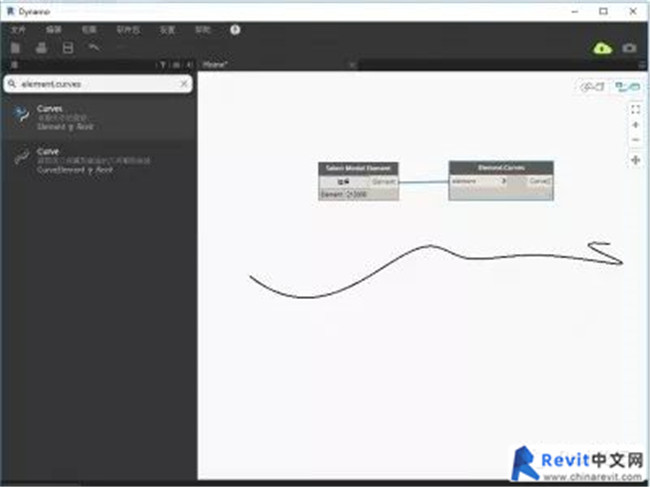

既然我们把目标曲线模型都选择出来了，就应该获取模型中的曲线，用【Element.Curves】节点即可。

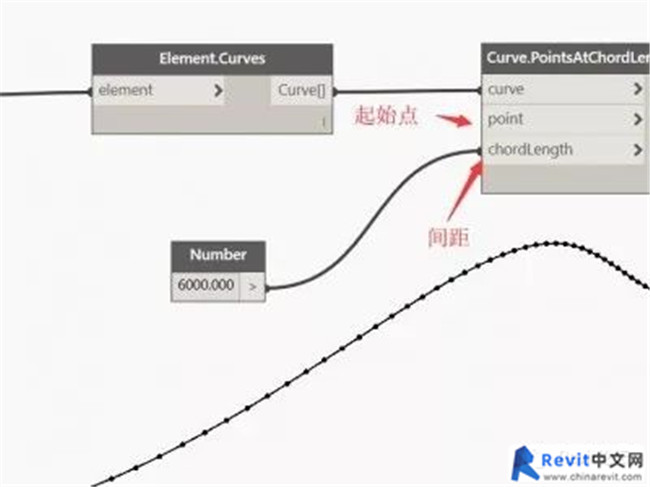

此时曲线已经现在在Dynamo界面中了，接下来就是思考该怎么将族文件放置在这条曲线上了。将族文件放置在曲线上，其实就是找到曲线上特定的点，将族文件放置在这些点上，也就同理放在曲线上了，这时我们需要按照一定的规律来寻找曲线上的点了，这里举例为按照等弧长的距离放置族文件。首先要做的就是要等分曲线。那么此时我们用到的节点是【Curve.PointsAtChordLengthFromPoint】
执行完这一步点的获取就已经完成了，起始点这里就不做解释了，感兴趣的小伙伴可以研究一下起始点（起始点不设置的话会默认从曲线端点开始布点，而设置了起始点的话会在起始点开始布点）

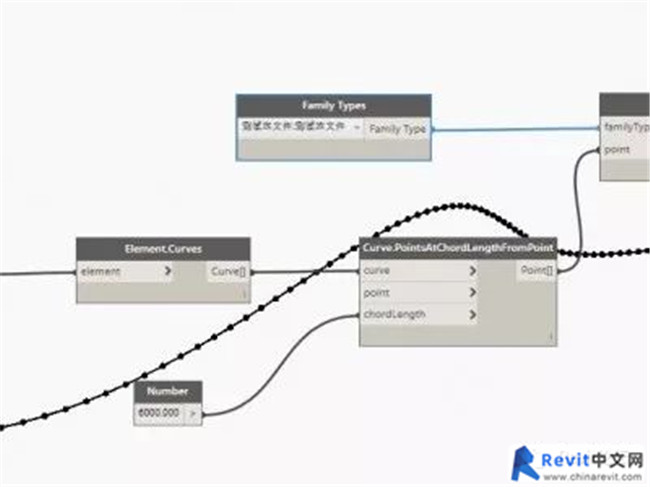

下来的工作就是将指定的族文件放置在曲线上的这些点上了，首先我们要想办法在dynamo中读取出Revit项目文件中的族，这时就要用到【Family Types】这个节点了。选取我们需要摆放的族文件。读取出族文件后需要将读取到的族按照点来放置，所以要用到【FamilyInstance.ByPoint】这个节点。然后把这个节点连接起来。
这时的族文件就已经在Revit项目中放置进去了。

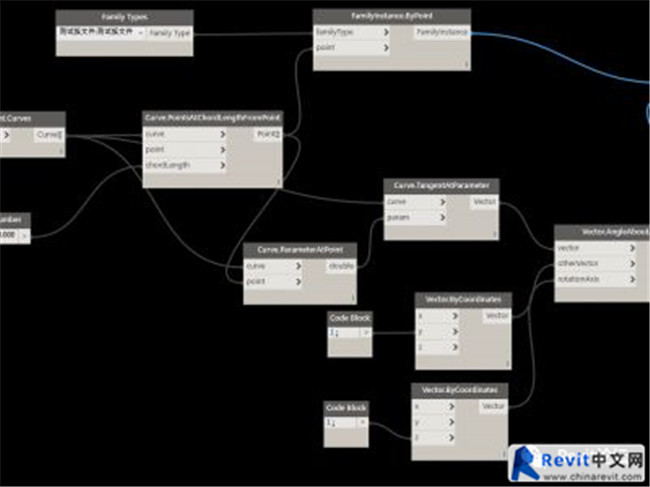

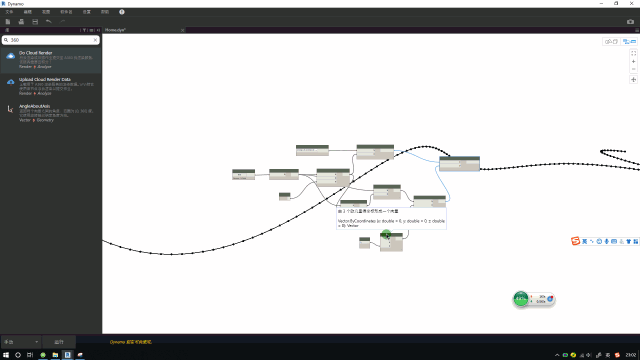

但是现在有一个问题，就是族文件并没有按照轨道点切线方向摆放，而是统一都是原始族的样子摆放。我们这时就要调整模型的欧拉角了，此时用到【FamilyInstance.SetRotation】节点。这块主要注意角度的设置，角度需要设置为放置点出切线和Y轴或者X轴线的夹角，所以此处我们需要获取切线，用到【Curve.TangentAtParameter】，这个节点呢需要输入曲线和曲线特定点处的参数，所以我们又要找到曲线特定点处的参数，用【Curve.ParameterAtPoint】节点，再创建一个Y轴方向的向量，通过切向量个Y轴方向的向量就能得出角度了，这时就能调整模型的欧拉角了。成果详图如下：大家可以按照图片所示的节点操作。

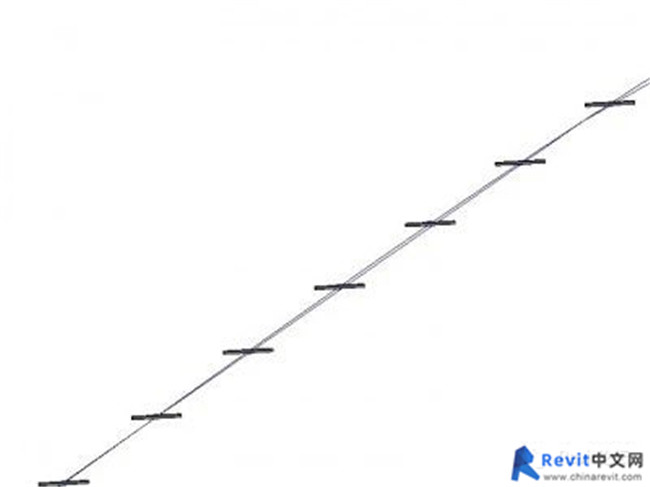

最后放出一个完成效果吧
