我们在展示模型时，如果只是三维展示，虽然直观但感觉还不够丰富，如果能够将不同颜色赋予不同的构件，那么会增加我们的丰富度，比如下图：
 |
 |
 |

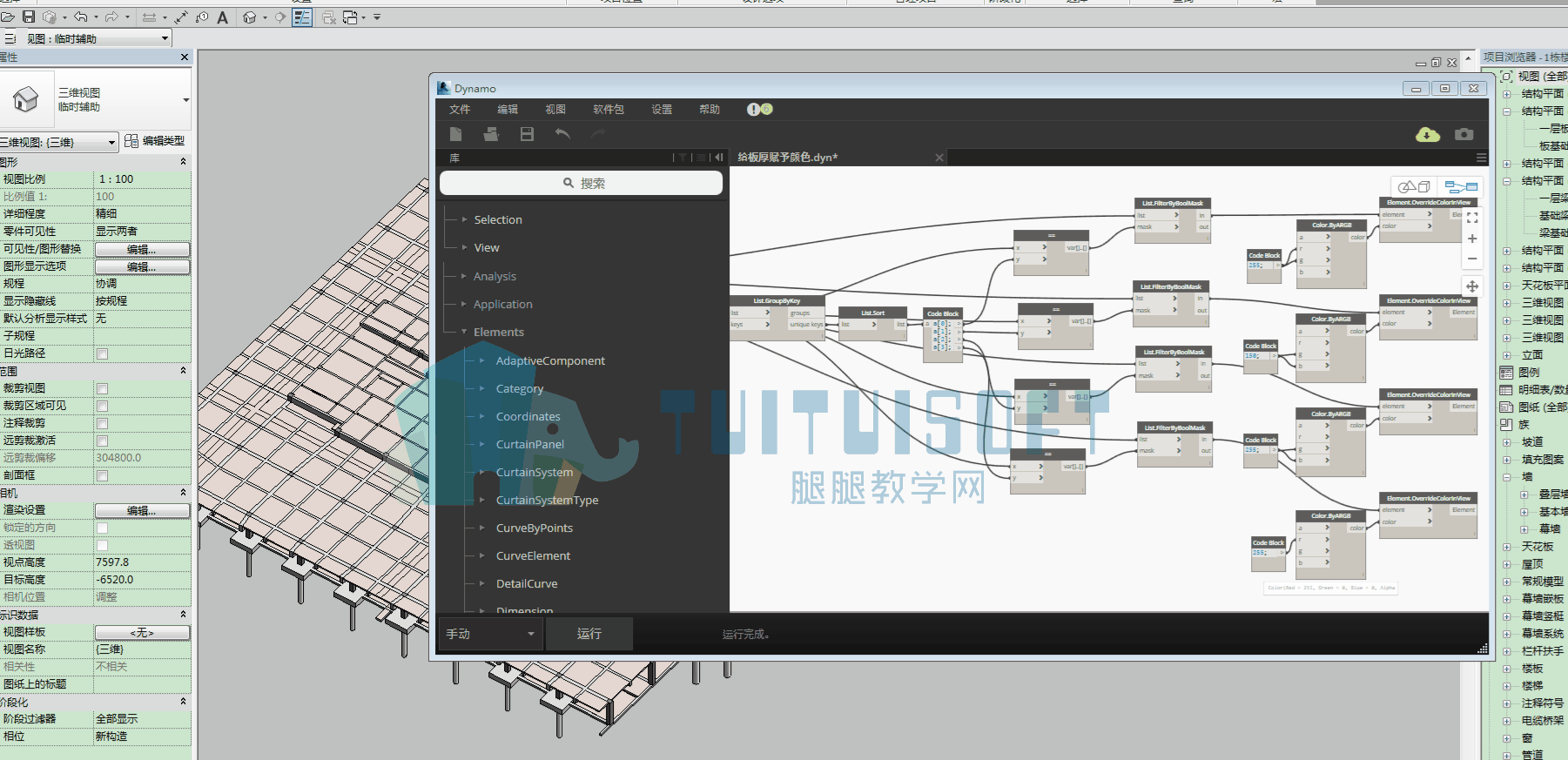

上面展示的楼板板厚分布图，不同的板厚所在不同的位置，是不是一目了然呢。
这次就来介绍用如何用Dynamo给不同板厚的楼板上色。
给构件的上色的节点叫做“Element.OverrideColorInView”（在活动视图中覆盖图元的颜色）；
路径为：“Reivt”–“Elements”–“Element”–“Element.OverrideColorInView”；
当然也可以直接在搜索栏内输入相关节点即可。

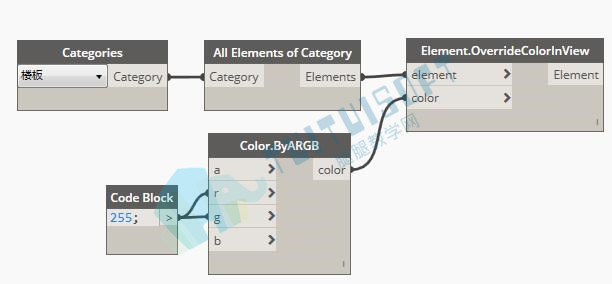

节点“Element.OverrideColorInView”比较简单，就二个输入端口，一个是图元，另外一个是要应用的颜色，如果我们直接相连，那么就对所有的楼板进行了上色，如图：

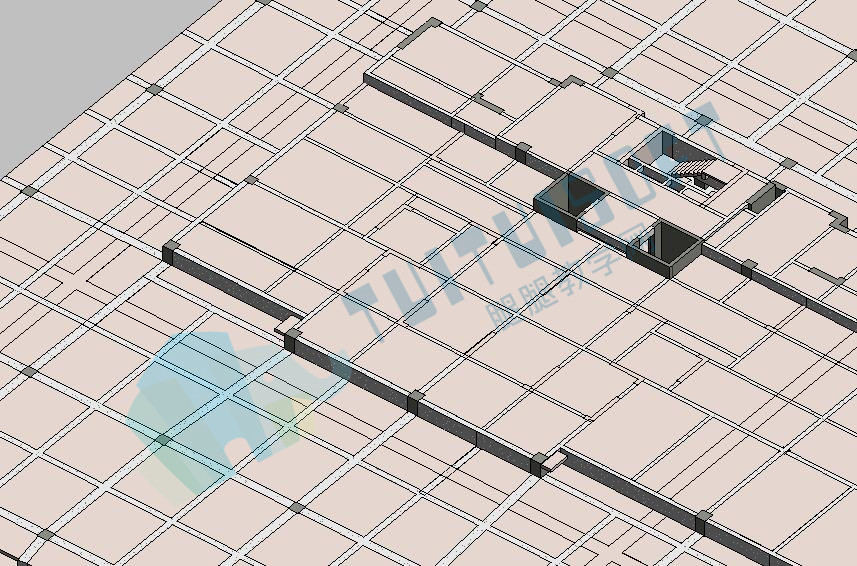

这当然不符要求，我们需要将不同的板厚过滤出来，并对其赋予各自的颜色。那么，如何实现呢？
首先就是需要获取模型中各个楼板类型的厚度，我们知道，楼板的厚度为类型参数，用以来节点可以得到：

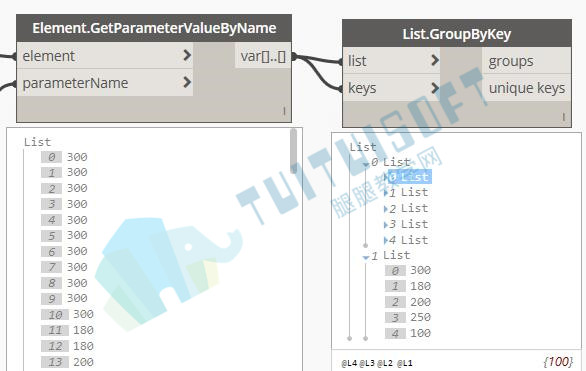

获得板厚参数后，我们需要对其分组，不同楼板厚度的楼板分成一组，我们用“List.GroupByKey”节点来实现，如下图：
从中可以得知项目中存在五种板厚的楼板类型，子列表0 list包含0-4共5个不同类型楼板集合，子列表1 list包含的项目中存在哪些板厚，也就是nique keys的数值。

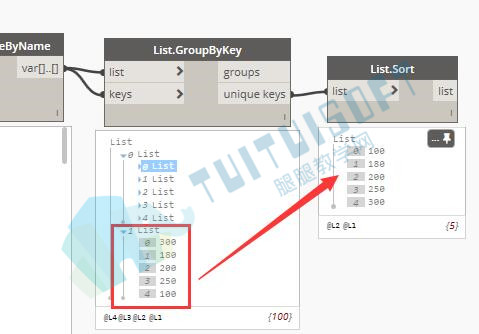

它的排列从300-180-200-250-100数值大小不同，所用用“List.Sort”节点对其从小到大进行排序，如图:
然后将这里的板厚值和项目楼板总数量值做判断比较，看是否在总数值节点内，如果在我们就全部提取出来给他们着色，如果不在就过滤掉；从100开始直到300结束，如下图：

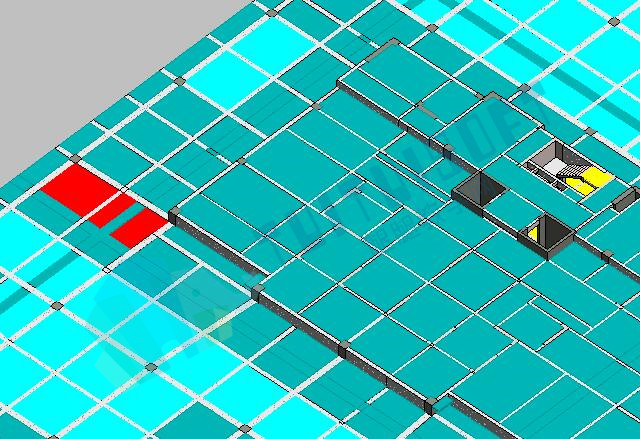

最后将所有的节点连接，点击运行，即可看到项目内已经成功将颜色赋予不同板厚的楼板：
PS：
此节点比较长，附上全部节点高清图。
