Revit软件中自带的族很多时候不能满足我们的要求，这时我们就需要自己去创建一个族，创建好的族，将其载入项目中时，我们希望在【粗略—中等—精细】三种不同的模式下有不同的平面、立面表达，这时应该如何设置呢？
我们以门族为例：

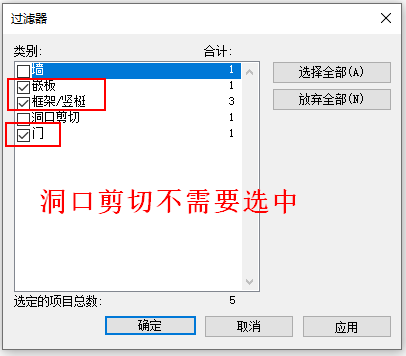

1、首先，我们框选模型，利用过滤器选择【嵌板】、【框架/竖铤】、【门】
注意：此时是在族中进行操作的，并非在项目中操作。
2、在【属性】面板中可以修改其可见性，我们将【粗略】和【中等】两个模式的√去掉，只留下【精细】模式，这时再将模型载入项目中，选择【覆盖现有版本】，这时候会发现在项目中，只有【精细】模式下会出现门的模型。
3、回到族中，进行符号线的设置，将符号线的一端通过对齐命令固定在洞口开启处，（选不中的话按tab键）如动图所示

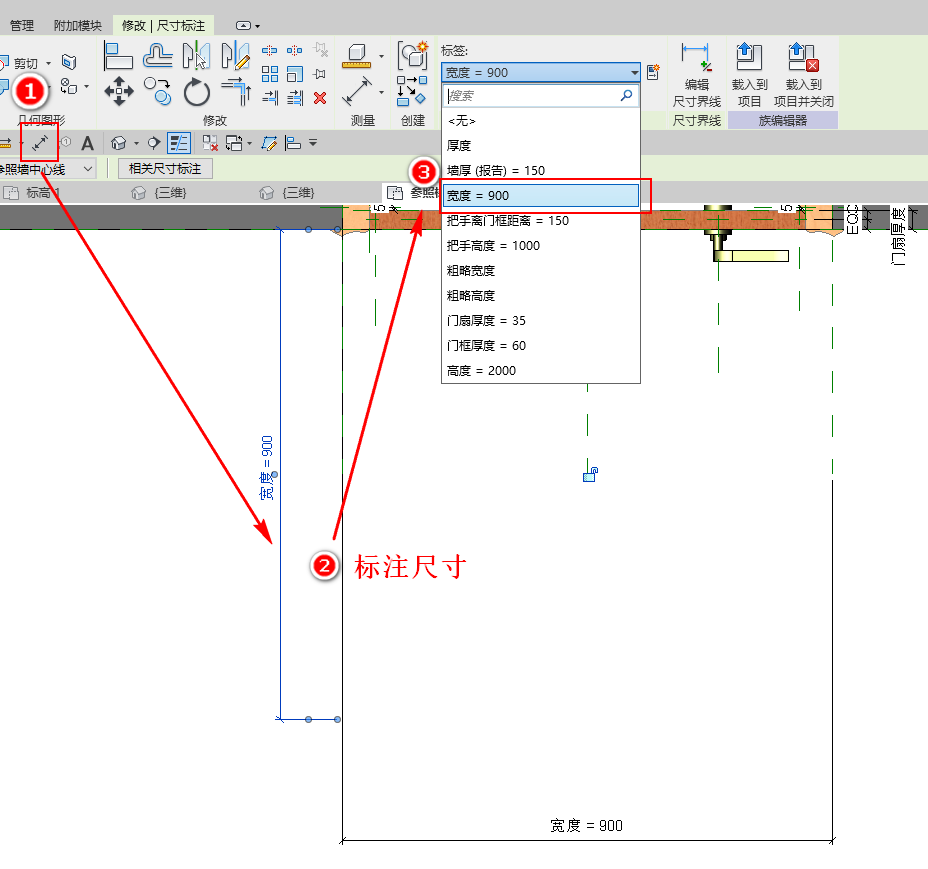

4、将模型线进行标注，将其标签改为【宽度】

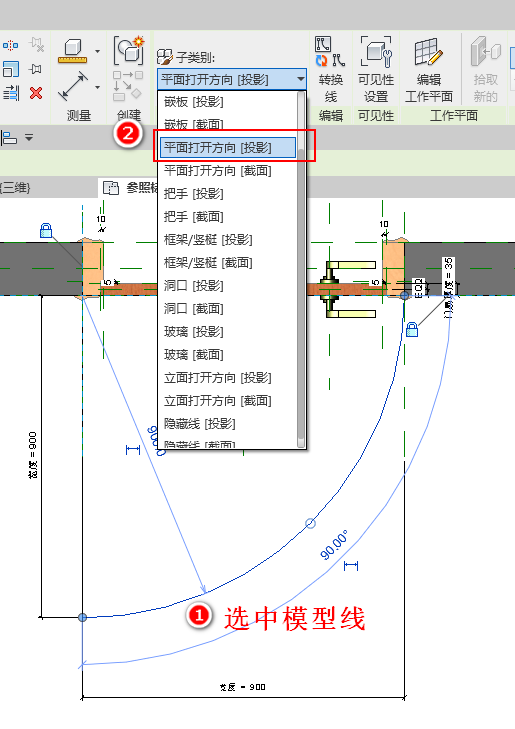

5、绘制弧形模型线，将这两条模型线的子类别改为【平面打开方向（投影）】
6、将这两条模型线的可见性中【精细】模式的√去掉，留下【粗略】和【中等】

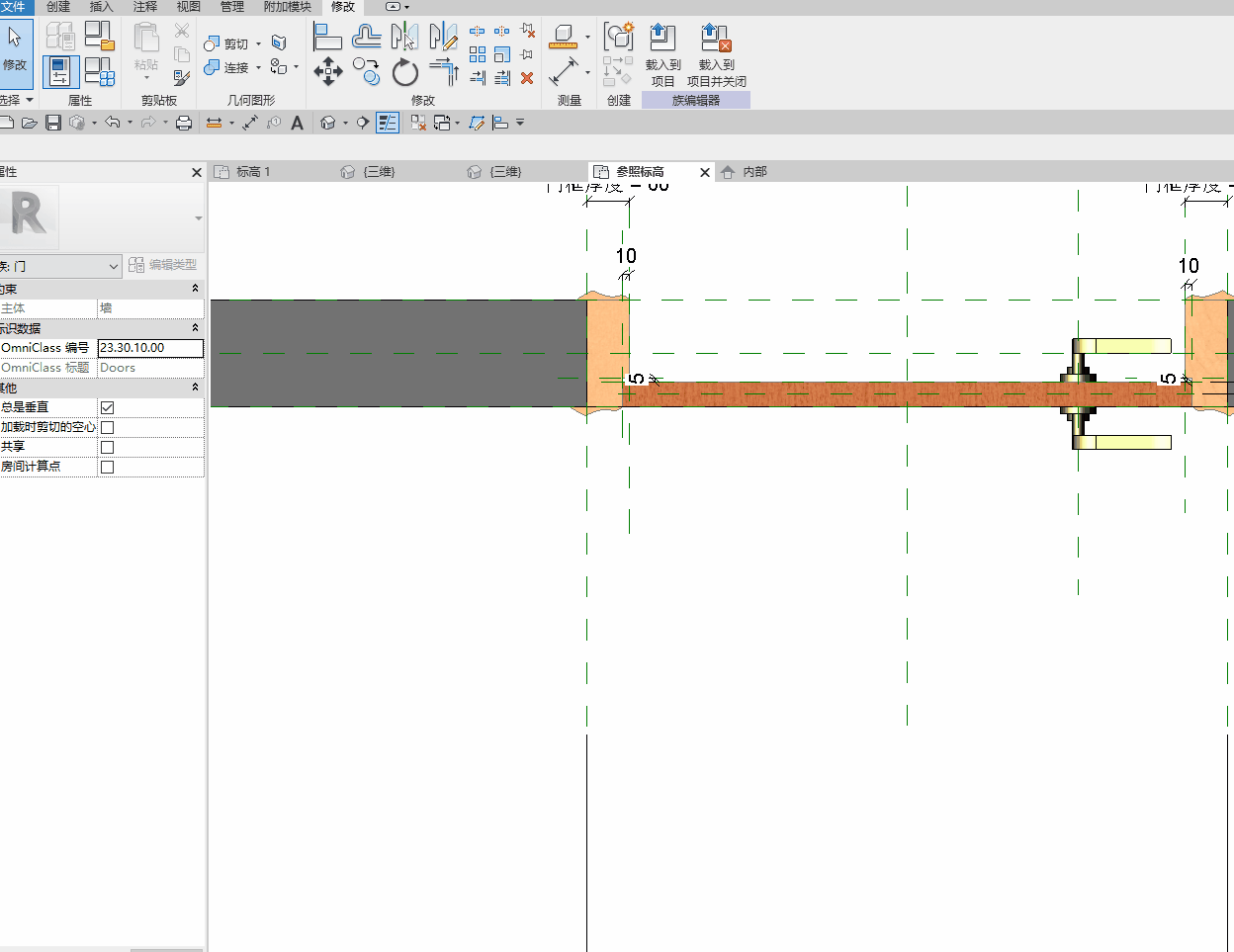

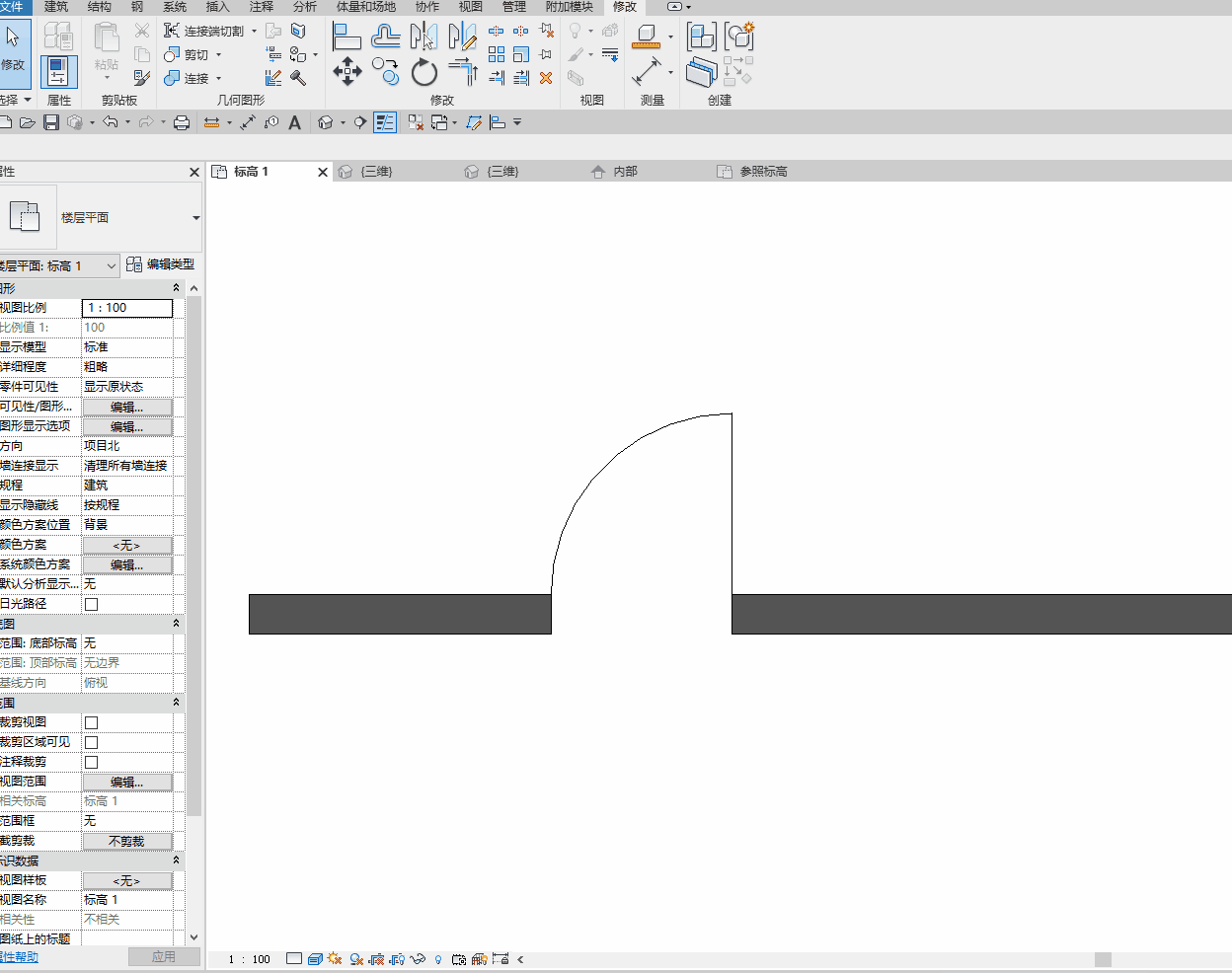

这样载入项目中去就会在【粗略】和【中等】模式下显示模型线，在【精细】模式下显示门的模型了，我们用动图看看效果~
