如何在Revit中的导入PDF图纸并保证图纸尺寸正确？

1、我们要根据图纸建立轴网，这样保证我们建立的模型尺寸不会错

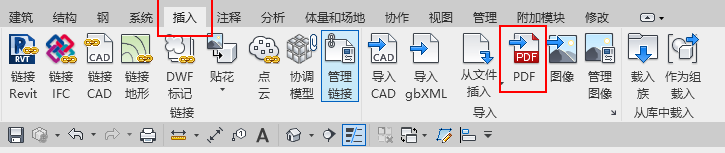

2、点击【插入】选项卡下【导入】面板中的【PDF】（该功能是Revit2020的新功能）

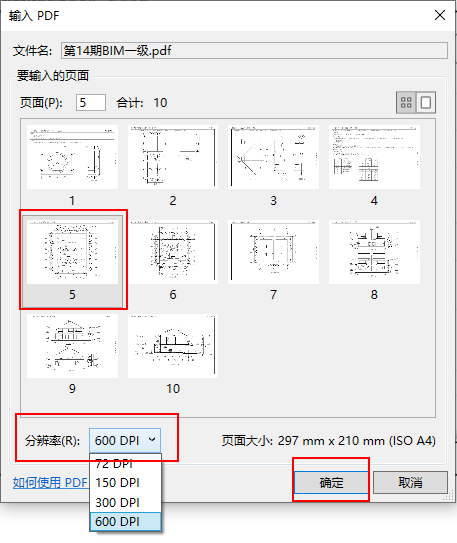

在弹出的页面中选择要导入的PDF格式图纸，选择分辨率（分辨率越高，导入的图纸会越清楚）

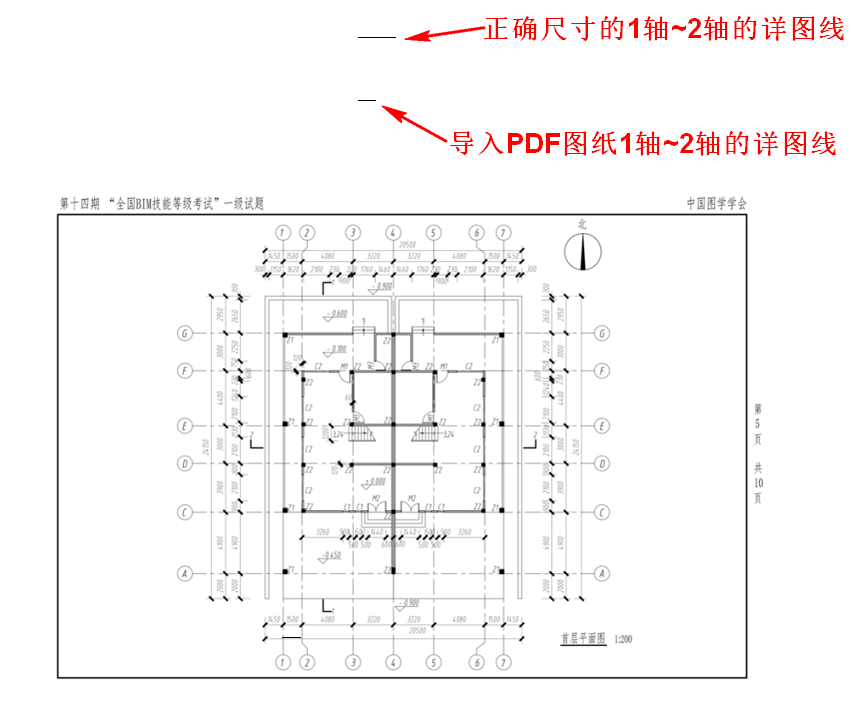

3、绘制两个详图线（PDF图片的详图线只能是大概）

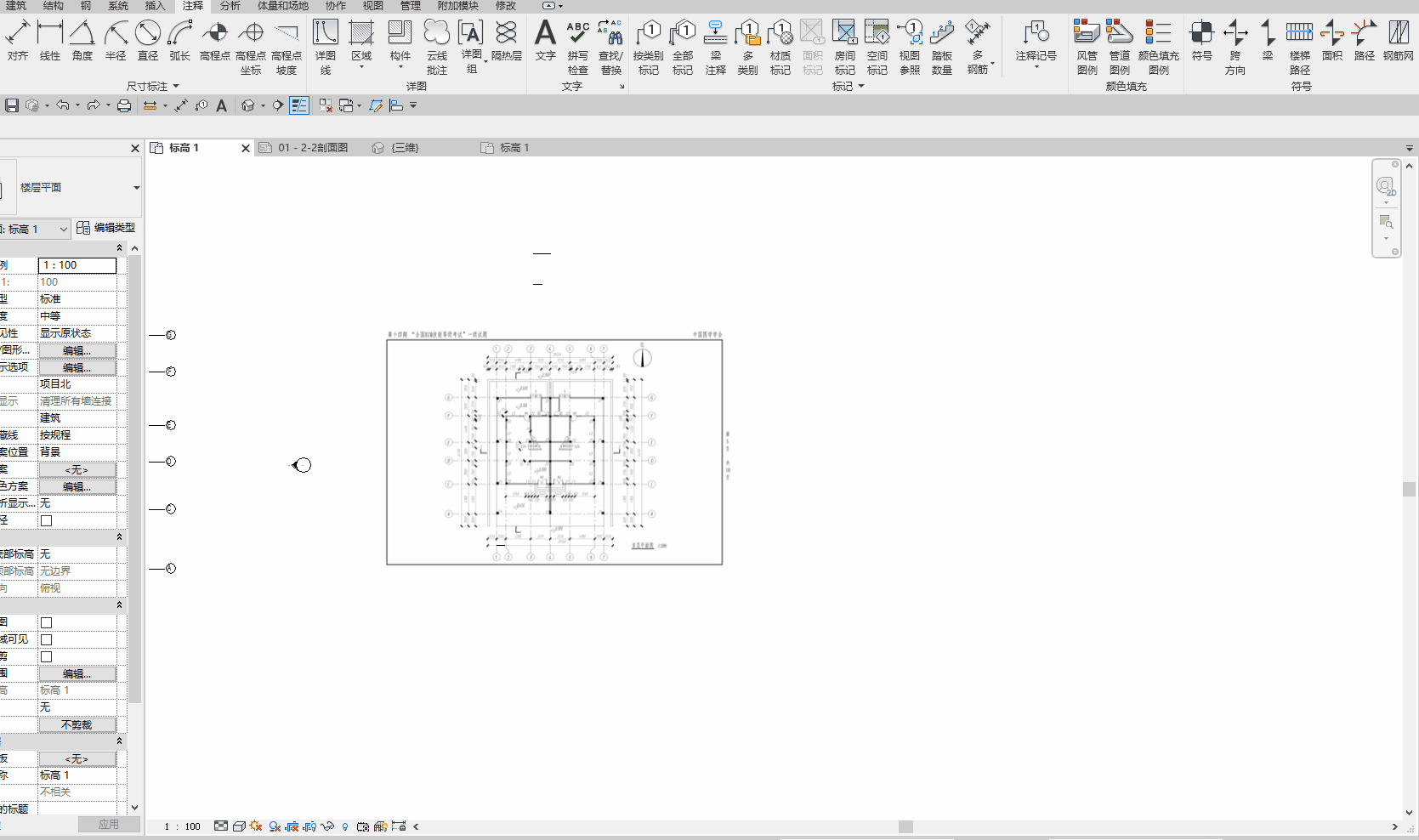

4、缩放PDF图纸，并将其移动到轴网对应的位置



 这种方法便于查看墙体、门窗的位置，但是会有少许的误差，我们建模的时候不能完全按照图纸所示，还是要根据上面所标注的尺寸来建模。
