Revit插件使用技巧（3）免费立管选取工具

阅读模式

【原文来源：Naivemep 管综易】

1.加载立管选取工具：

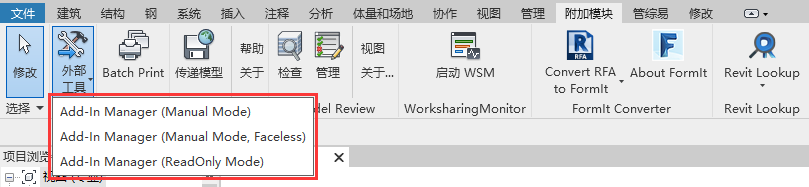

使用Add-In Manager（Manual Mode）功能

注：AddInManager的安装和使用方法参见上一节内容

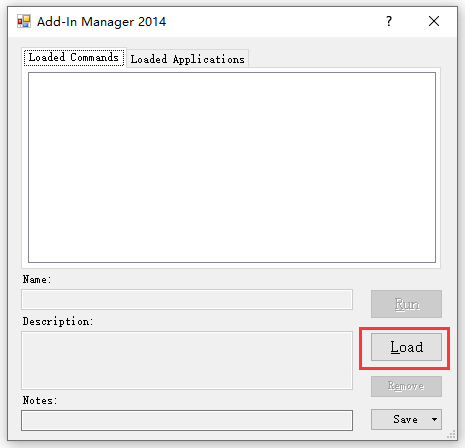

打开窗口以后点击“Load”按钮来加载程序文件

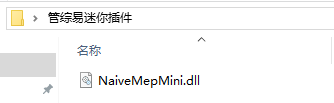

注意：新建一个单独的文件夹来放置程序文件，否则很可能报错

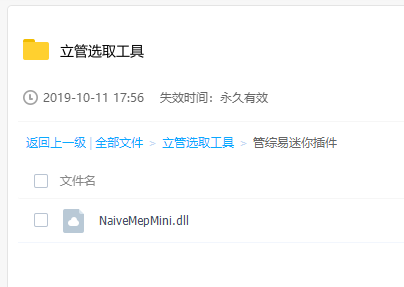

百度网盘下载地址：https://pan.baidu.com/s/1SYvHMGgQR_lo23kOPK9aCA

提取码：bq97

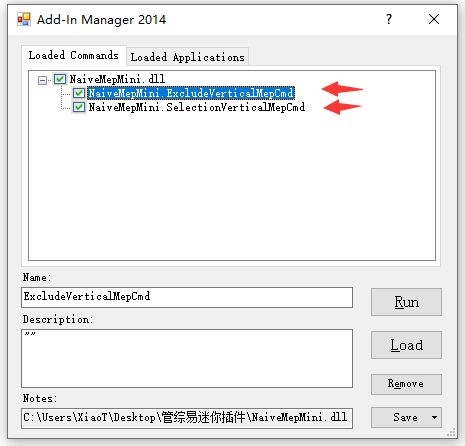

载入以后我们会看到2个功能，第一个为剔除立管，第二个为选择立管

2.剔除选择立管：

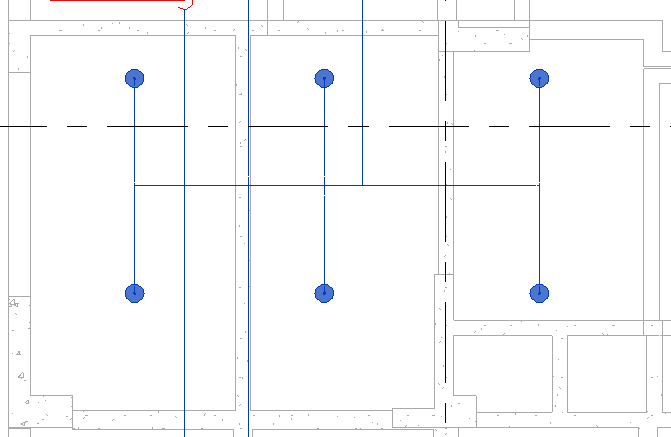

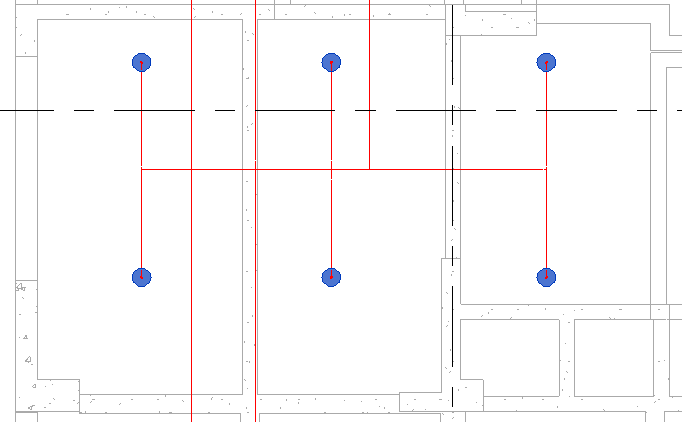

首先我们在revit中先框选到我们需要的管道，当然包括风管、桥架和线管也是支持的

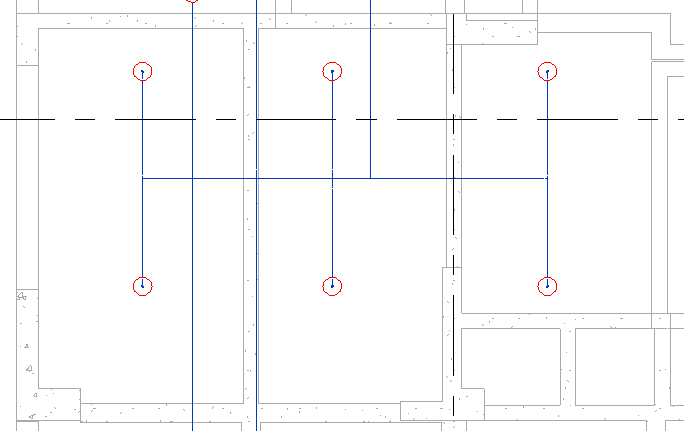

再次使用Add-In Manager（Manual Mode）功能，选中剔除立管选择功能，点击“Run”按钮，可以看到立管已经全部取消了选中

下次再要使用时更为简单，类似于重复上一次命令，直接用Add-In Manager（Manual Mode,Faceless）功能就可以了

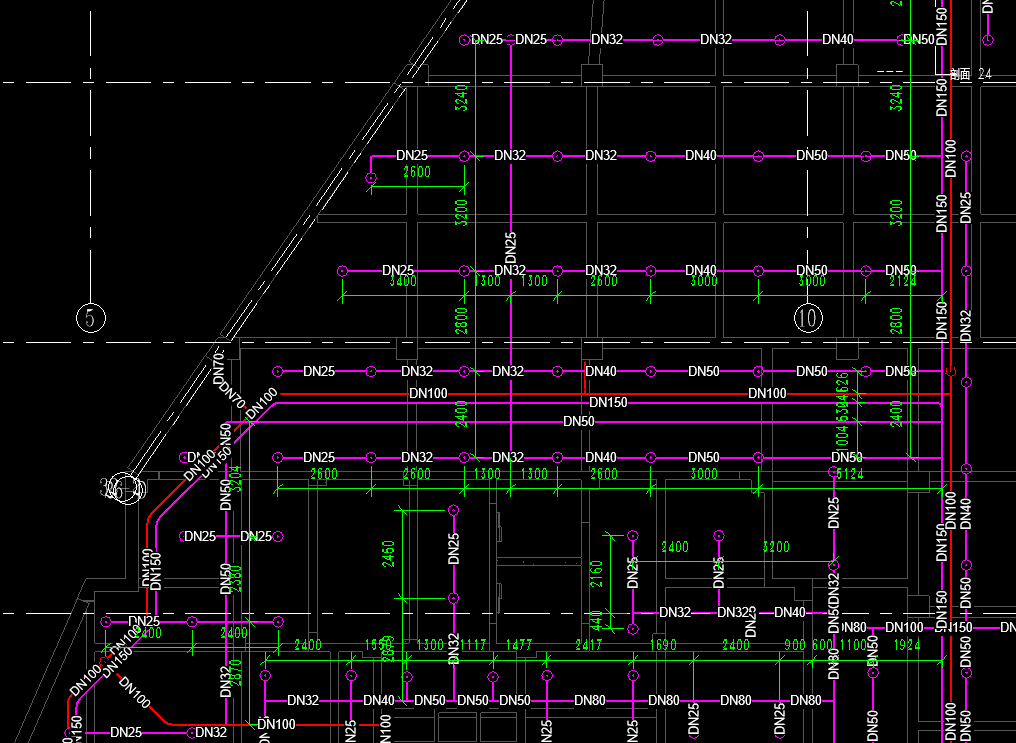

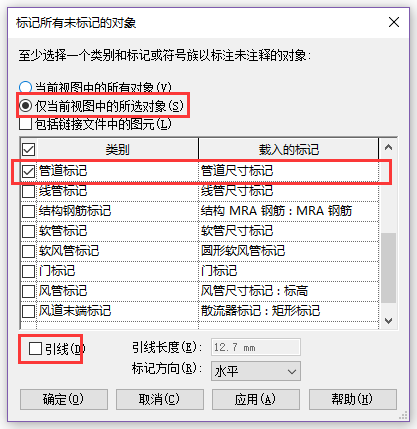

这样的话，我们进行喷淋管标注时，就不用再担心误标到立管了

3.选择立管功能：

选择立管功能的操作也是相同的，再次使用Add-In Manager（Manual Mode）运行时选择第二个就可以了

选择立管功能可以快速选中当前视图中所有可见的立管

如果不需要选中其他专业或者区域的立管，可以使用剪裁、可见性控制、过滤器等方法，将无关图元隐藏

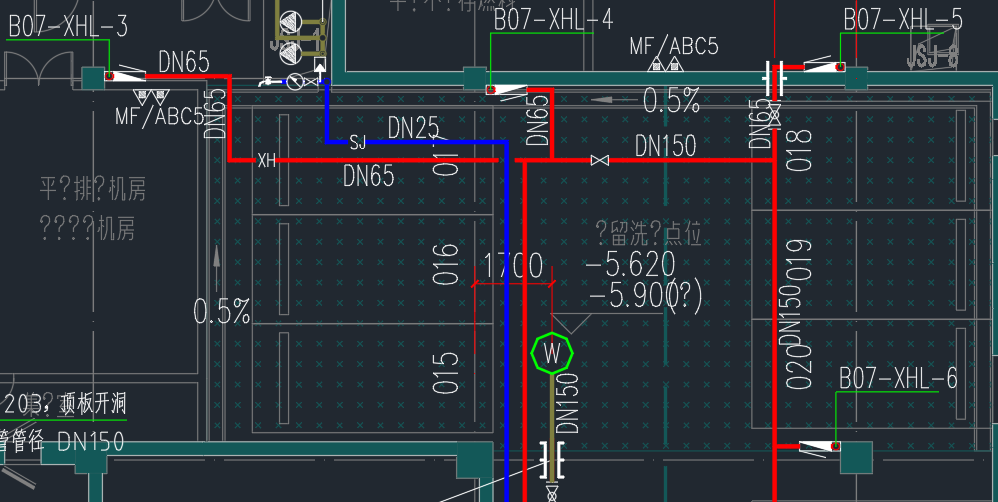

选择立管功能的用处也很多，我们可以用在单独标注立管、隐藏立管、调整立管高度等等各种地方
