在地下室和走道这样管线比较集中的区域，我们需要既美观又合理地进行多排管线的集中标注，并且更多地考虑指导施工的话还应完善安装间距的标注，接下来让我们来看一下如何在Revit中创建族并进行多排管道标注的。
1.新建管道标注：

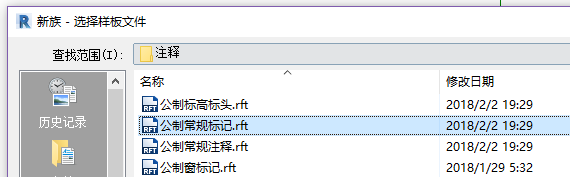

使用新建“公制常规标记”族
改为“管道标记”类别，不要勾选“随构件旋转”
删除原文字，添加文字标签

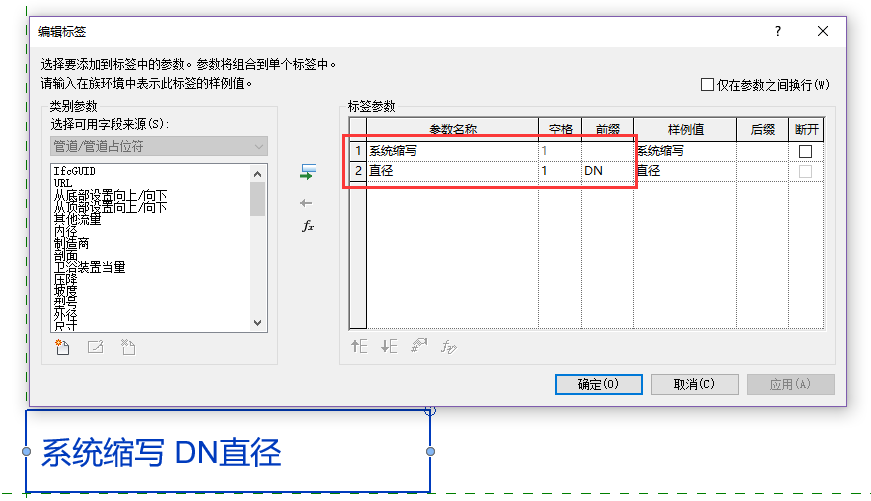

添加“系统缩写”、“直径”2个参数，直径前增加“DN”前缀
选中直径行时，点击编辑单位
取消勾选“使用项目设置”，单位符号改为“无”
水平对齐设置为“左”，垂直对齐设置为“底”
然后载入到项目
2.对多排管道进行标注：
在“载入的标记和符号”中将管道标记，设置为我们刚才创建的族

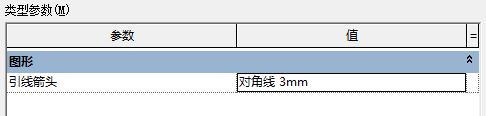

双击标记，可以修改类型参数，设置带“对角线”的引线箭头
在可见性设置>注释类别>管道标记下修改线型和颜色

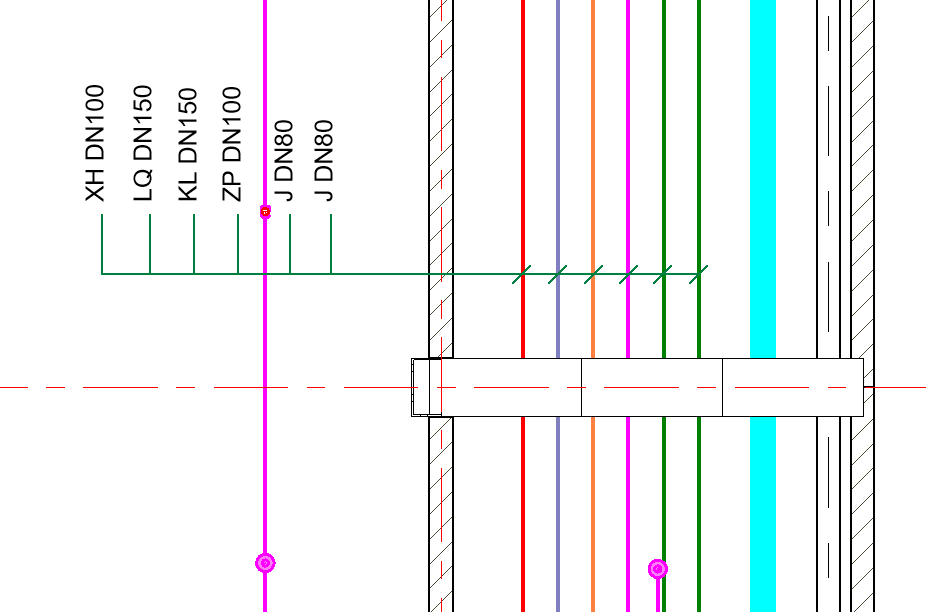

然后逐个进行标注，对齐一下引线位置
注意管道系统类型，需要设置好缩写，否则无法标记系统缩写
3.多排管道等间距标注：
我们应该都知道使用对齐尺寸标注，可以非常容易的进行连续的间距标注

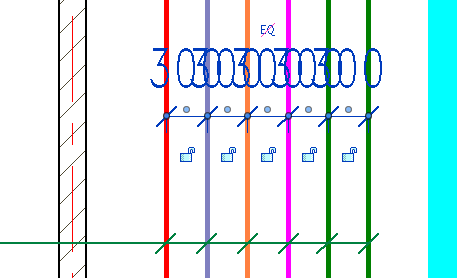

但有时候多排管道之间空间一般较小，文字容易重叠造成无法识别
不过当管道间距相等时，我们可以使用“等分公式”的方式来解决这个问题
选中尺寸标注，点击“EQ”进行确保等分
将等分显示设置为“等分公式”
编辑尺寸标注类型参数

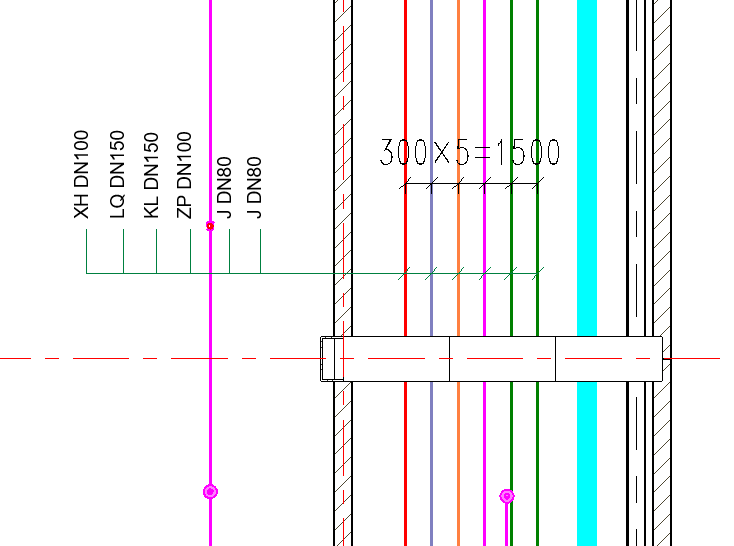

添加“线段长度”和前缀“×”，添加“段数”，添加总长度前缀“=”
这样就能将等间距的标注用公式的方法简化表达了，是不是非常方便~

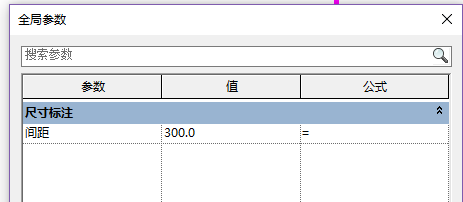

另外通过关联全局参数，我们还可以非常方便的调节间距
