Revit MEP 预制零件使用技巧（2）预制管段拆分

阅读模式

【原文来源：Naivemep 管综易】

在工业项目中机电管道普遍采用预安装和预制设计的方式施工，而且随着装配式工程的推广，越来越多的房建项目也开始采用了机电管道预安装的设计施工方式，因此预制管段的拆分就成了尤为重要的环节了

在上一节中我们已经介绍了如何在Revit中安装、载入MEP预制零件的方法了《Revit MEP预制零件技巧（1）——预制零件载入》

Revit2017版本开始，已经可以非常方便地对管段进行自动拆分，本节我们介绍一下其中的技巧：

1.将管网转化为MEP预制零件：

在拆分管段前首先我们需要将其转化为MEP预制零件

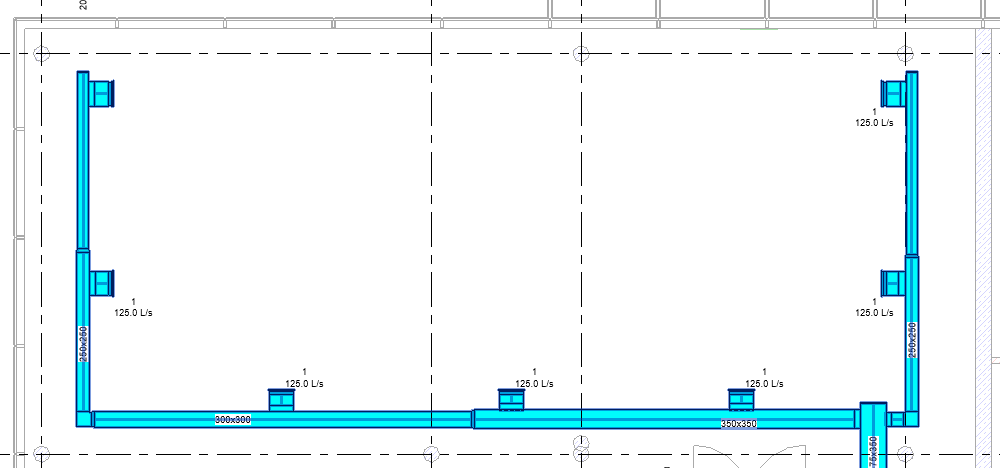

选中需要转化的MEP管网，按Tab键可以快速选中相连系统

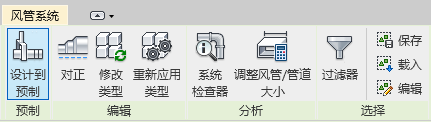

使用Revit功能面板“修改”>“预制”>“设计到预制”功能

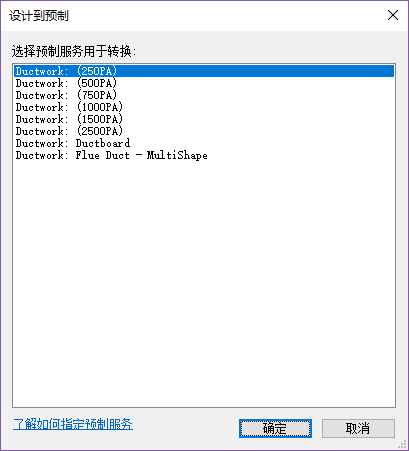

在预制配置零件系列中，找到需要的类型并点击确定

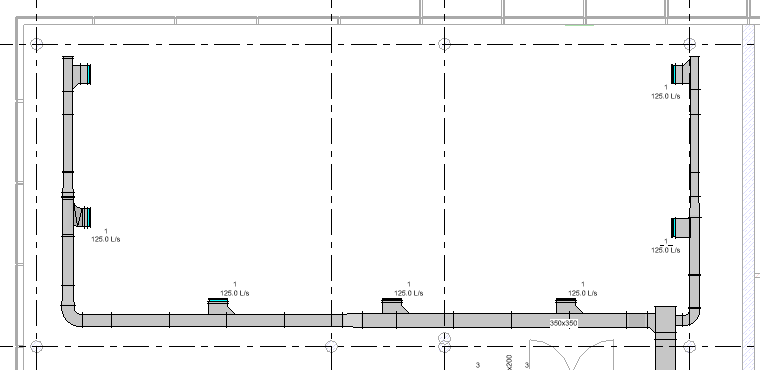

预制零件转化完成

2.拆分预制管段：

再次选中MEP管网，按Tab键可以快速选中相连系统

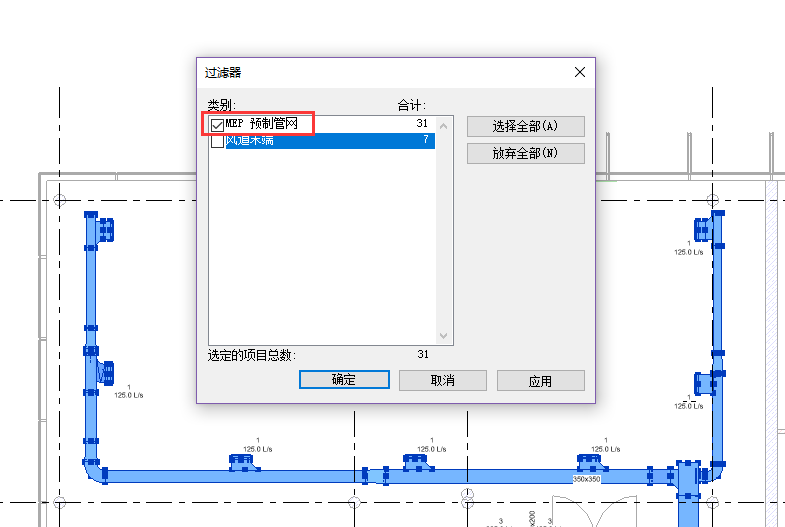

选中以后通过右下角的过滤器功能剔除MEP预制管网以外的其他构件

使用Revit功能面板“修改”>“修改”>“优化长度”功能

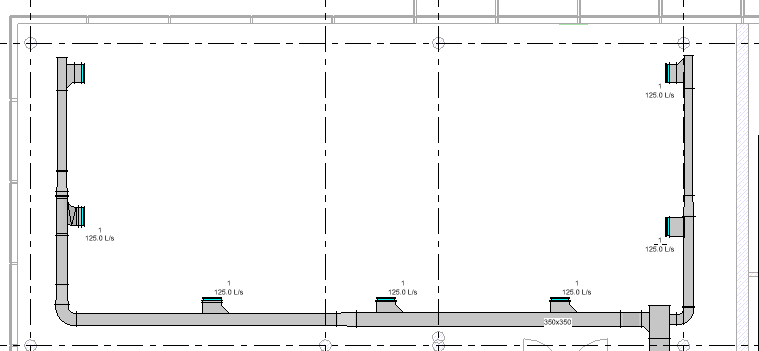

这样MEP预制管网的拆分完成了

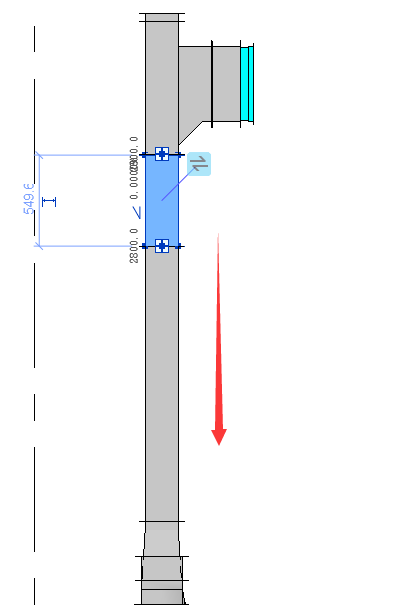

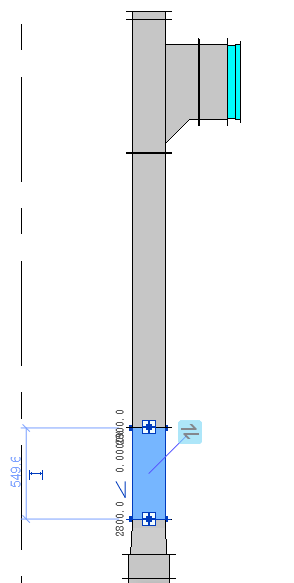

如果对于末端预留长度的位置不合适，还可以选中以后，点击“重新定位零件”控件，将其换到另一端

3.修改管段长度：

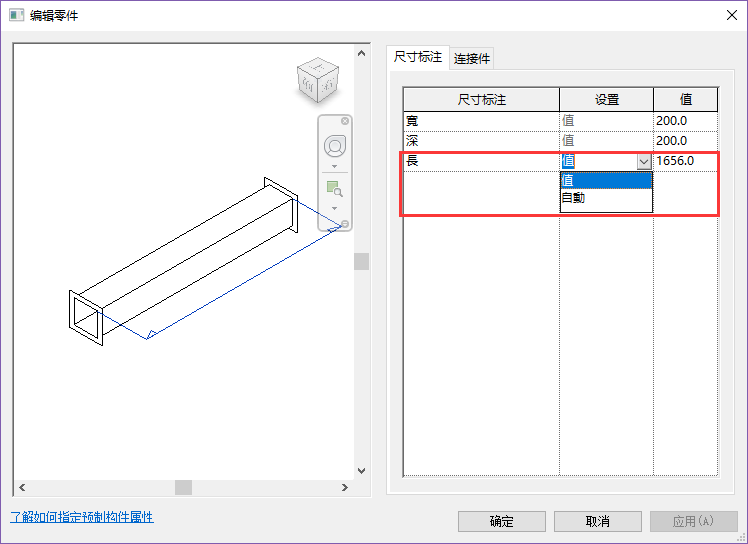

选中MEP预制管道，在其属性面板中点击“编辑零件”，可以修改其长度、宽高尺寸等

注意：有些零件在连接时无法修改，需要断开一端然后再设置
