在Civil3D中处理大型地形曲面，对电脑配置要求高，简单的拖动或者缩放可能就会造成电脑卡顿，有时候我们只需要使用其中一小块地形曲面，这时通过数据剪裁功能对地形曲面进行修剪，裁剪出我们想要的工作区域，同时提高软件的操作速度。具体的步骤如下：

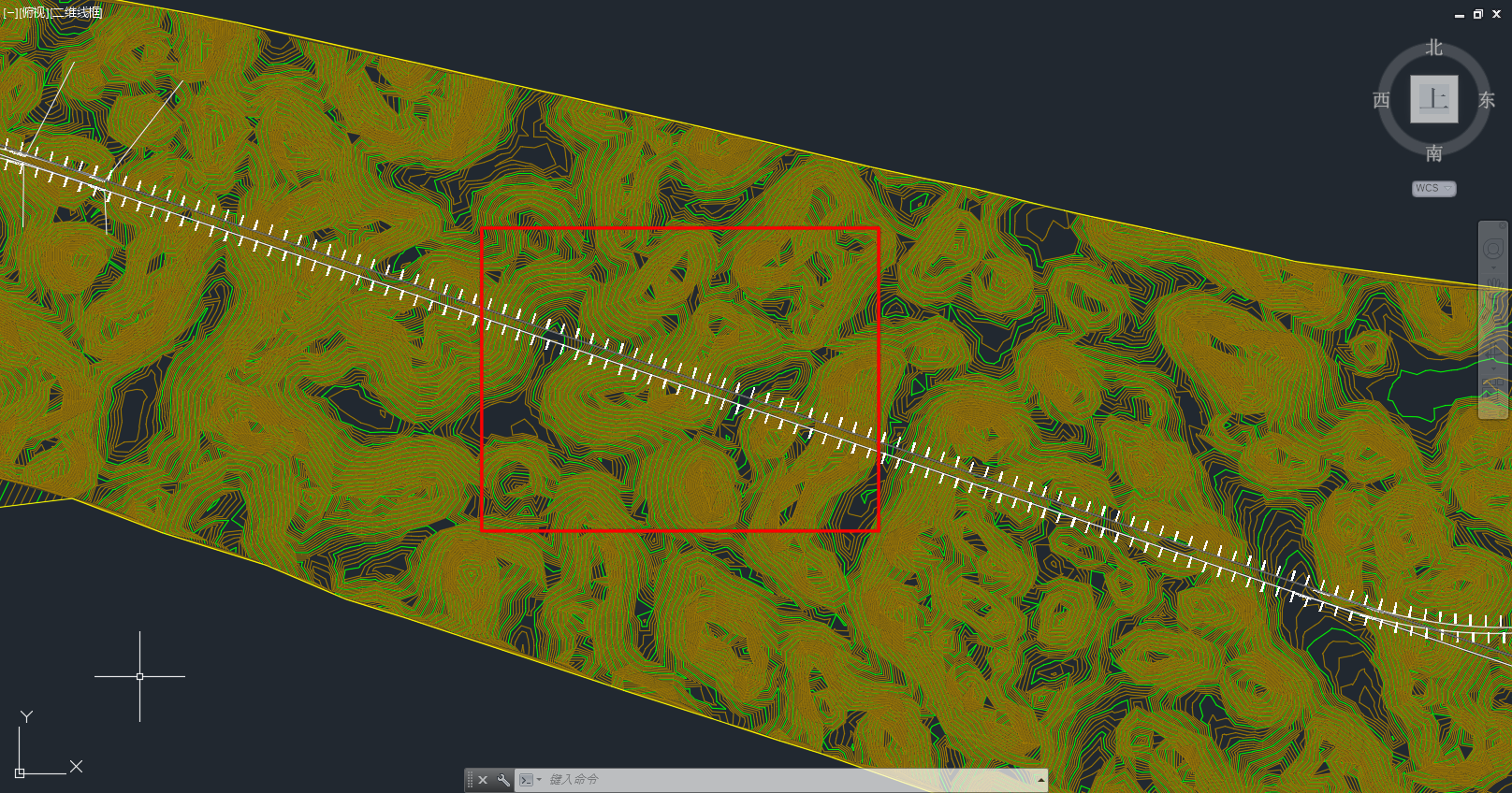

1、 使用矩形命令或者多段线命令圈出需要修剪出来的区域。
2、在工具空间浏览选项卡内依次选择曲面＞定义＞边界，右键点击边界选择添加，在弹出的添加边界的对话框中填入名称，选择数据剪裁类型，点击确定，选择上一步创建的区域边界。
3、此时，地形曲面还不会发生变化，下一步选中地形曲面，右键打开曲面特性＞定义，将添加边界优先级调到最上面，点击确定＞重新生成曲面。
4、通过上述步骤，就可以得到我们想要的结果了。
事实上，边界之外的地形曲面部分是被隐藏了，如果将边界删除，地形曲面可以恢复原来的样子，同时，也能注意到，文件大小变小了，因此，占用的电脑资源少了，操作速度更快。
