Revit官方教程丨Revit中如何为已创建的屋顶添加檐底板

image_print阅读模式

可以将檐底板与其他图元(例如墙和屋顶)关联。 如果更改或移动了墙或屋顶,檐底板也将相应地进行调整。

您还可以创建与其他图元不相关联的檐底板。 要创建非关联屋檐底板,请在草图模式中使用“线”工具。

可以通过绘制坡度箭头或修改边界线的属性来创建倾斜檐底板。 请参见斜表面。

  1. 单击“建筑”选项卡 “构建”面板 “屋顶”下拉列表 (屋顶:檐底板)。

  2. 单击“修改 | 创建屋檐底板边界”选项卡 “绘制”面板 (拾取屋顶边)。

    此工具将创建锁定的绘制线。

  3. 高亮显示屋顶并单击选择它。

  4. 单击“修改 | 创建屋檐底板边界”选项卡 “绘制”面板 (拾取墙),高亮显示屋顶下的墙的外面,并单击进行选择。

  5. 修剪超出的绘制线,并闭合绘制环。

  6. 单击 (完成编辑模式)。

    若要更清楚地观察檐底板,可通过显示墙与屋顶相交的平面视图来创建剖面视图。

这些示例显示了模型视图中不同类型的檐底板。

立面视图中所选的檐底板

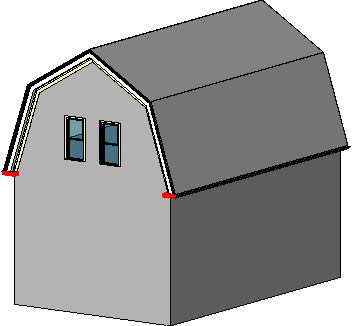

复斜屋顶模型中的所选檐底板
