Revit官方教程丨选择梯段构件工具并指定选项

使用“楼梯”工具定义楼梯梯段。 请参考下列步骤以选择适当的工具和指定初始选项，然后参考您要创建的梯段类型的特定过程。

1. 单击“建筑”选项卡“循环”面板 （楼梯）

2. 在“构件”面板上，确认该梯段处于选中状态。

3. 在“绘制”库中，选择下列工具之一，以创建所需的梯段类型：

• （直梯）

• （全踏步螺旋）

• （圆心-端点螺旋）

• （L 形斜踏步梯段）

• （U 形斜踏步梯段）

4. 在选项栏上：

• 梯边梁外侧：左 (1)

• 梯段：左 (2)

• 梯段：中心 (3)

• 梯段：右 (4)

• 梯边梁外侧：右 (5)

• 对于“定位线”，为相对于向上方向的梯段选择创建路径：



  根据您要创建的梯段类型，这可以帮助更改“定位线”选项。 例如，如果要创建斜踏步梯段并想让左边缘与墙体衔接，请为“定位线”选择“梯边梁外侧：左”。

• 对于“偏移”，为创建路径指定一个可选偏移值。 例如，如果为“偏移”输入 3″，并且“定位线”为“梯段：中心”，则创建路径为向上楼梯中心线的右侧 3″。 负偏移在中心线的左侧。

• 请为“实际梯段宽度”指定一个梯段宽度值。 此为梯段值，且不包含支撑。

• 默认情况下选中“自动平台”。 如果创建到达下一楼层的两个单独梯段，Revit 会在这两个梯段之间自动创建平台。 如果不需要自动创建平台，请清除此选项。

5. 在“类型选择器”中，选择要创建的楼梯类型。 必要时，您可以稍后再更改该类型。

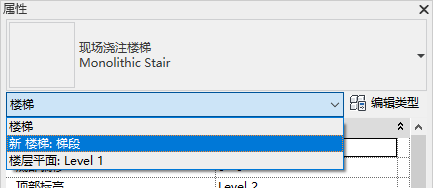

6. （可选）您可以指定梯段实例属性，例如“相对基准高度”和“开始于踢面/结束于踢面”首选项。 在“属性”选项板中，选择“新建楼梯: 梯段”，并根据需要修改实例的属性。 请参见梯段构件实例属性。



7. （可选）在“工具”选项板上，单击 （栏杆扶手）。

   默认情况下，在创建梯段时会自动创建栏杆扶手。

   在“栏杆扶手”对话框中：

1. 选择栏杆扶手类型，如果不想自动创建栏杆扶手，请选择“无”。 您还可以在以后根据需要添加栏杆扶手。 （请参见在主体上放置栏杆扶手或通过绘制创建栏杆扶手。）

2. 选择以确定栏杆扶手在踏板或梯边梁上的位置。

3. 单击“OK”。

   注： 在完成楼梯创建之前，您不会看到栏杆扶手。

8. 按照正在创建的指定类型梯段构件的步骤进行操作。
