BIM如何画楼梯?BIM小技巧:在Revit中如何画双跑楼梯

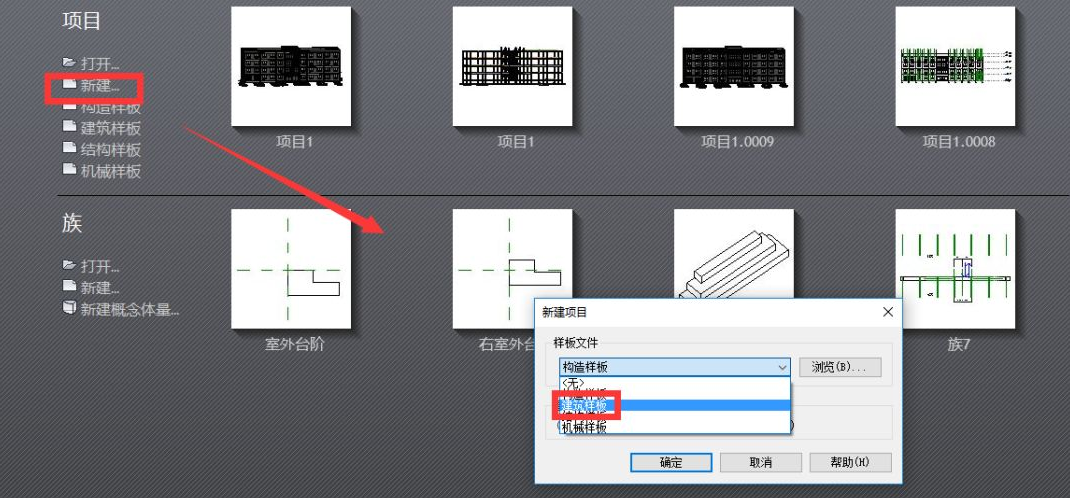

    1、首先打开软件新建一个建筑样板。如下图所示:

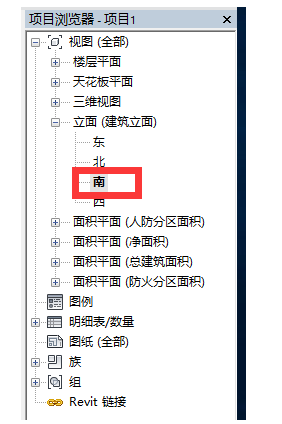

    2、进去之后,点进项目浏览器南立面中去,建立需要的标高。如下图所示:

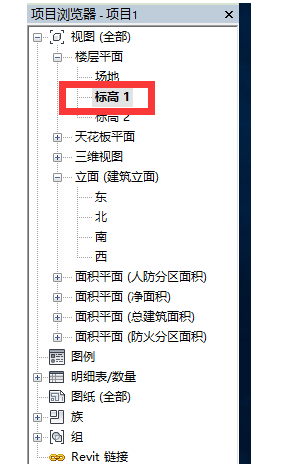

    3、建立好标高之后,点击楼层平面回到标高1上面。如下图所示:

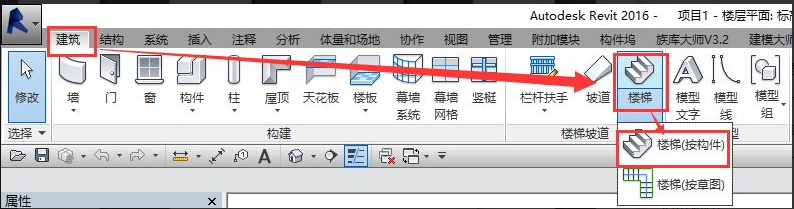

    4、然后,点击建筑命令→楼梯→楼梯(按构件),如下图所示:

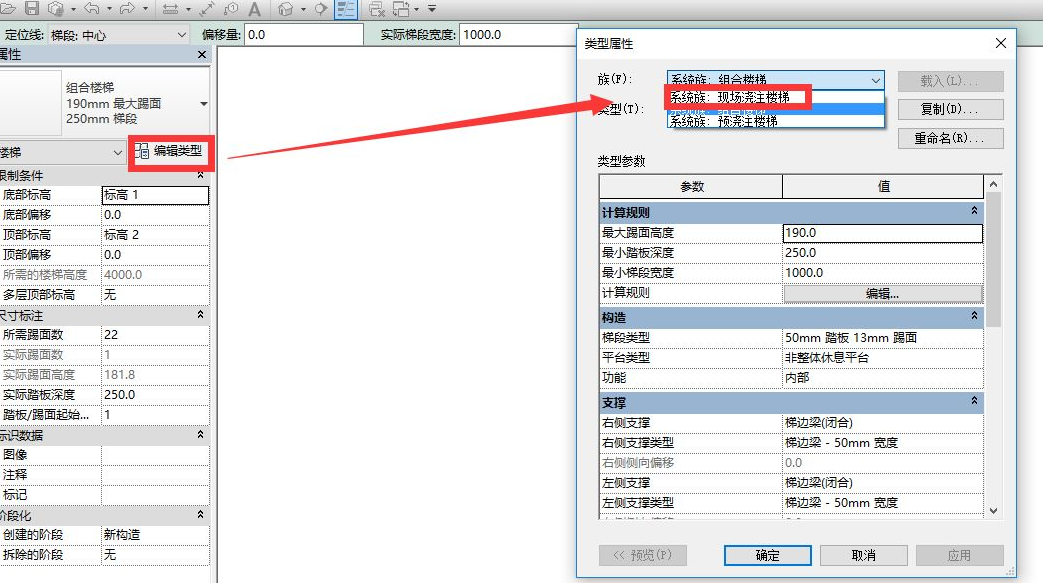

    5、再点击左侧的属性栏,点击“编辑类型”,选择“系统族:现场浇筑楼梯”。如下图所示。

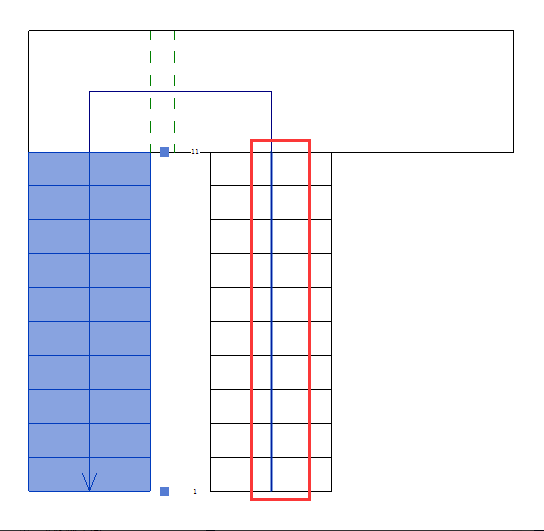

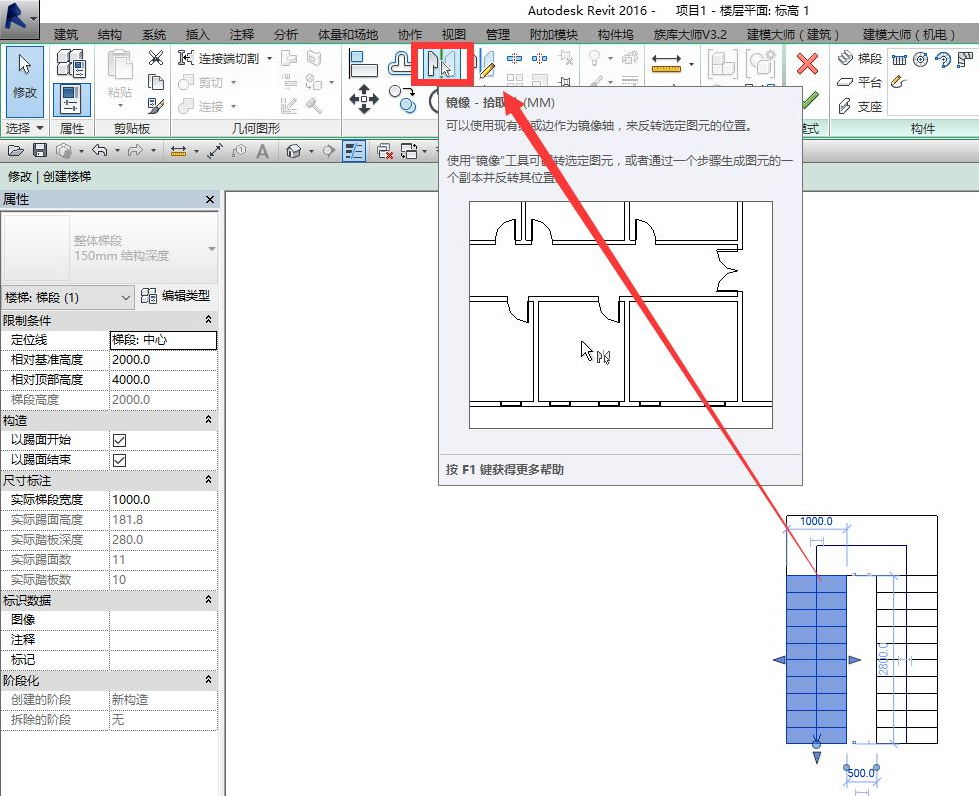

    6、然后绘制楼梯,绘制完成后,点击一侧楼梯,找到镜像命令,开始镜像,点击镜像拾取轴。如下图所示:

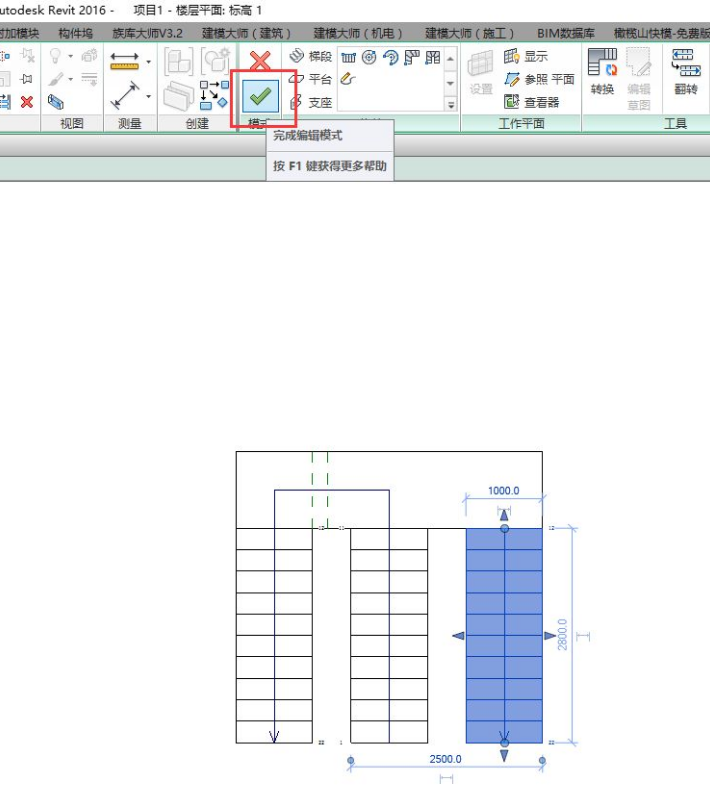

    7、形成如下图所示图形,再点击完成命令。

    8、现在去三维看,就会看到如下图所示的双跑楼梯了。

    来源:甘肃华筑智信建筑科技有限公司
