Revit提示是否附着怎么办?Revit柱子和墙能附着到族的顶部吗?

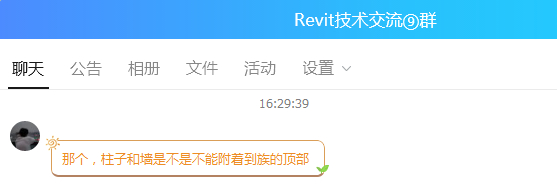

问:柱子和墙是不是不能附着到族的顶部?

答:可以,在族的顶部(要附着的地方)绘制一个参照平面,就可以拾取参照平面进行附着了。

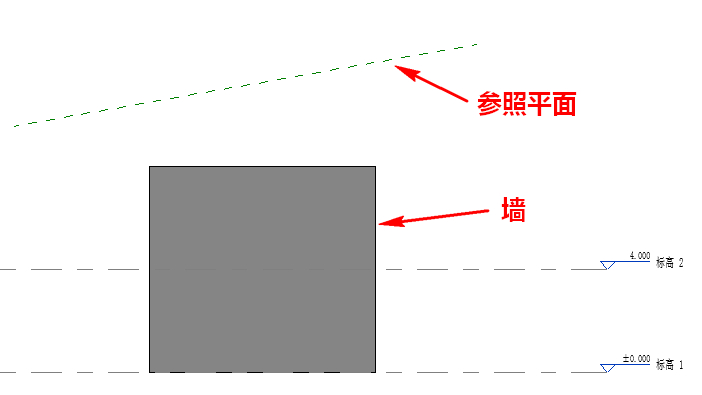

1. 绘制墙体和参照平面,如下图所示,为南立面中墙体和参照平面的位置关系。

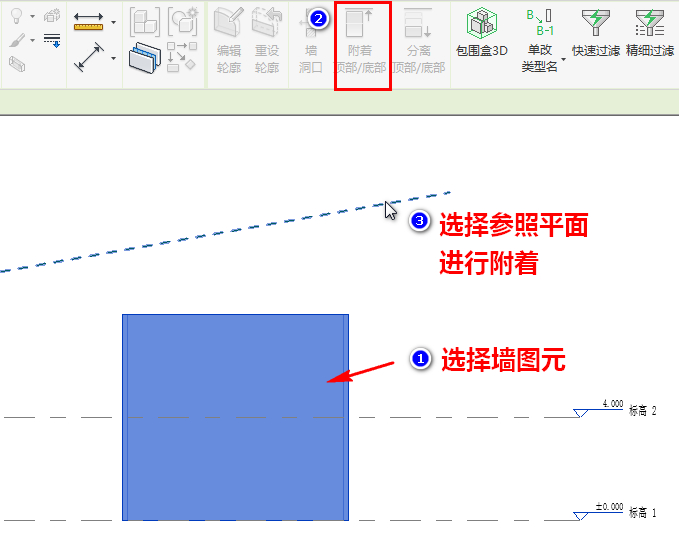

2. 拾取参照平面作为附着的顶部。

所以,同理,柱子也可以附着到参照平面。这样我们就可以在我们需要附着的表面绘制参照平面进行附着了。
