所有模型都有2个北方向
项目北和正北
项目北 通常会将建筑几何图形的主轴指向绘图区域的顶部，以便于在图纸上进行设计和放置。
提示：设计模型时，将“项目北”与绘图区域的顶部对齐。此策略可简化建模过程。
正北是基于场地情况的真实世界北方向。
提示：为了避免产生混淆，仅在开始使用与绘图区域顶部对齐的“项目北”进行建模并收到可靠的测量坐标后，才会定义“正北”。

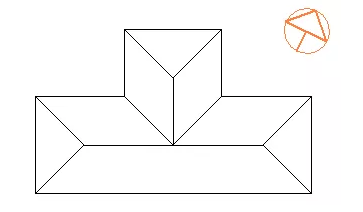

该场地平面中显示的北向箭头注释符号表示正北方向。

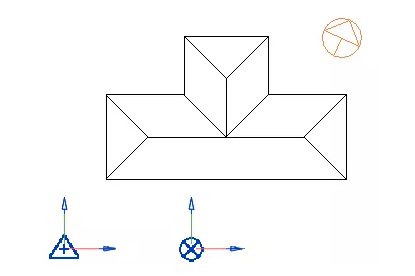

以项目北和正北开始的所有模型都会与绘图区域的顶部对齐，如场地平面视图中的测量点和项目基点所示。
旋转正北
您可能出于以下原因旋转正北：
表示场地情况
进行日光研究和渲染，以确保自然光照射在建筑模型正确的一侧
进行能量分析
进行热负荷和冷负荷分析
将模型旋转至正北
1.打开场地平面视图。
2.使用测量点在场地中设置已知位置。
3.更改视图方向：在“属性”选项板上，选择“正北”作为“方向”。
4.（可选）在视图中，添加参照平面或表示“正北”方向的注释。
您可以将此作为在模型旋转到“正北”时的参考，之后可将其删除。

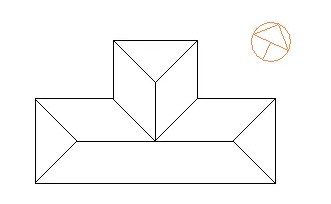

例如，此场地平面使用“正北”箭头注释来表示真实世界的北向。
5.单击“管理”选项卡?“项目位置”面板?“定位”下拉列表?（旋转正北）。
6.使用以下任一方法指定“正北”的方向：
在选项栏上，输入一个值作为“从项目到正北方向的角度”以设置旋转角度。
例如，如果项目北（视图顶部）与正北之间的差为45度，请输入45。模型在视图中旋转至指定的角度。

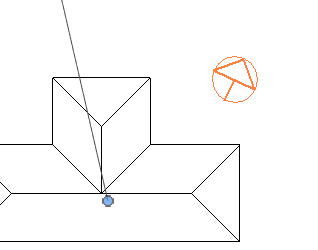

以图形方式将模型旋转到“正北”：
a.选择显示在模型中心的旋转控件，并将其拖放到参考。
b.沿该参考单击以表示“正北”方向。
c.向应用程序窗口顶部的方向再次单击。

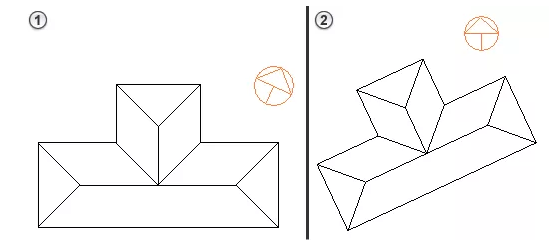

模型即旋转到“正北”方向。
在场地视图中，可以单击测量点以查看其是否与“正北”对齐，或单击项目基点以查看其是否表示从“正北”偏移。
所有其他视图也会反映“正北”方向，用于阴影、日光研究和其他分析等目的。但是，平面视图可能会定向到“项目北”以简化设计过程。
7.可选：将场地视图的“方向”重置为“项目北”，并删除表示“正北”方向的参考。
旋转项目北
若要更改模型到绘图区域顶部的方向，请使用“旋转项目北”工具。
“旋转项目北”会影响“方向”属性被定义为“项目北”的平面视图。绘图视图、平面视图详图索引或其他类型视图则不受影响。

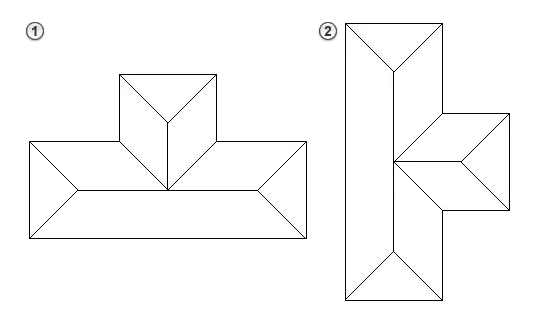

以下示例说明了使用“旋转项目北”工具之前和之后的模型。
旋转项目北
1.如果模型已启用工作共享，请确保所有更改内容已检入并确保当前无其他用户正在访问此模型。
2.打开平面视图。
3.在“属性”选项板上，确认视图的“方向”属性设置为“项目北”。
当您旋转此视图的“项目北”，其更改也会影响方向设置为“项目北”的其他平面视图。
4.如果想要以除90或180度外的其它角度旋转项目，可为所需旋转角度添加参照平面（如有需要）。
5.单击“管理”选项卡?“项目位置”面板?“定位”下拉列表?（旋转项目北）。
6.在“旋转项目”对话框中，对于旋转期间保留文字注释的方向，若文字注释应保持定向到视图，请选择此选项。
若文本注释应随模型旋转，请清除该选项。
7.若要指定旋转角度，请执行下列操作之一：
选择所需的旋转角度。

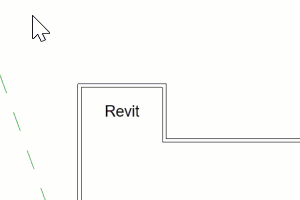

选择对齐选定直线或平面。在视图中，选择要用于旋转的参照平面或现有直线。
模型会旋转并显示一条消息，指出已旋转的图元数。
8.在所有平面视图中验证结果。
如果消息指示错误，您可以导出错误进行检查并更正。
9.如果模型已启用工作共享，请在旋转“项目北”后，与中心模型同步，并告知用户创建新的本地副本。
更改平面视图方向
在调整模型的“正北”和“项目北”后，可以根据视图的需要，决定每个平面视图是否都要反映“项目北”或“正北”。
默认情况下，平面视图会定向到“项目北”。
1.打开平面视图。
2.在“属性”选项板中，为“方向”选择值：
“项目北”会将视图与设计工作流的首选方向（由模型指定）对齐。
“正北”会将视图与真实世界北向对齐。
如果需要将三维视图的方向旋转到“正北”，请使用ViewCube。
