Revit屋顶怎么画？Revit绘制倾斜屋顶教程

    文章来源：BIM国际庭院

    1、创建两面倾斜墙体。

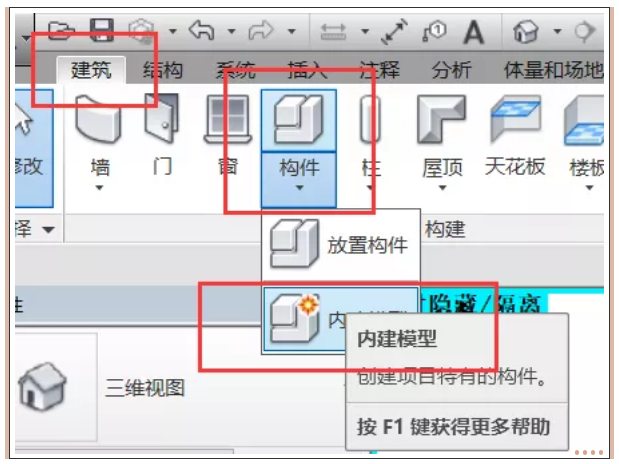

    2、点击建筑面板下的构件——内置模型。

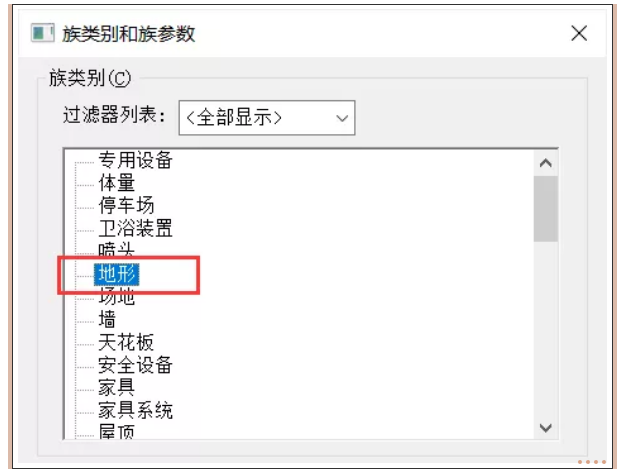

    3、进入内建模型，选择地形族。

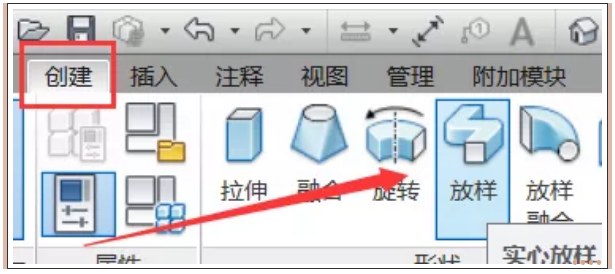

    4、选择创建面板下的放样选项。

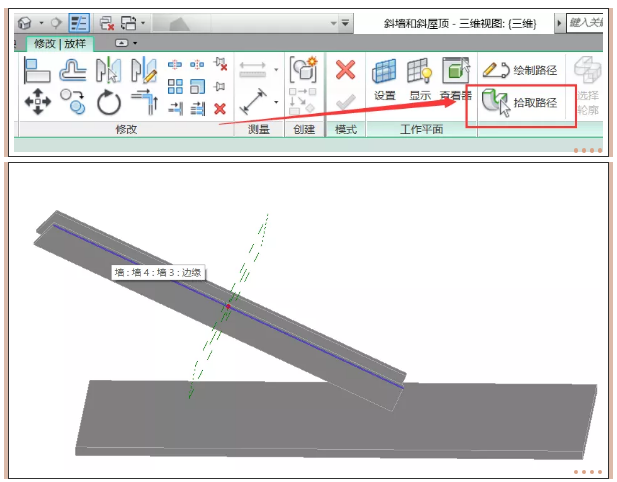

    5、选择拾取路径，拾取墙面，点击确定。

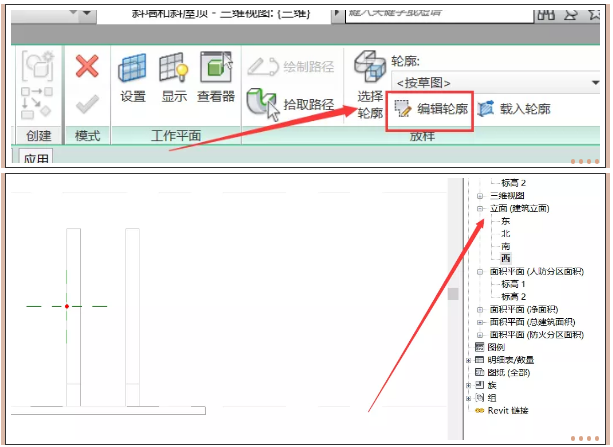

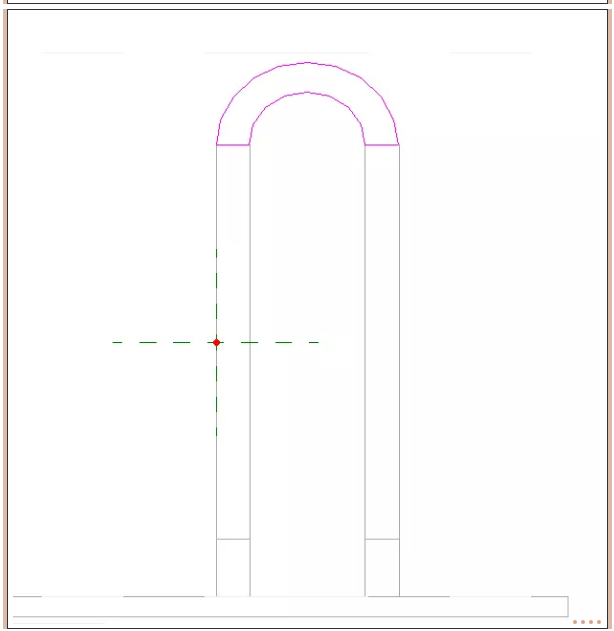

    6、选择编辑轮廓，切换至立面视图，选择合适的立面绘制截面，绘制图形需为封闭图形。

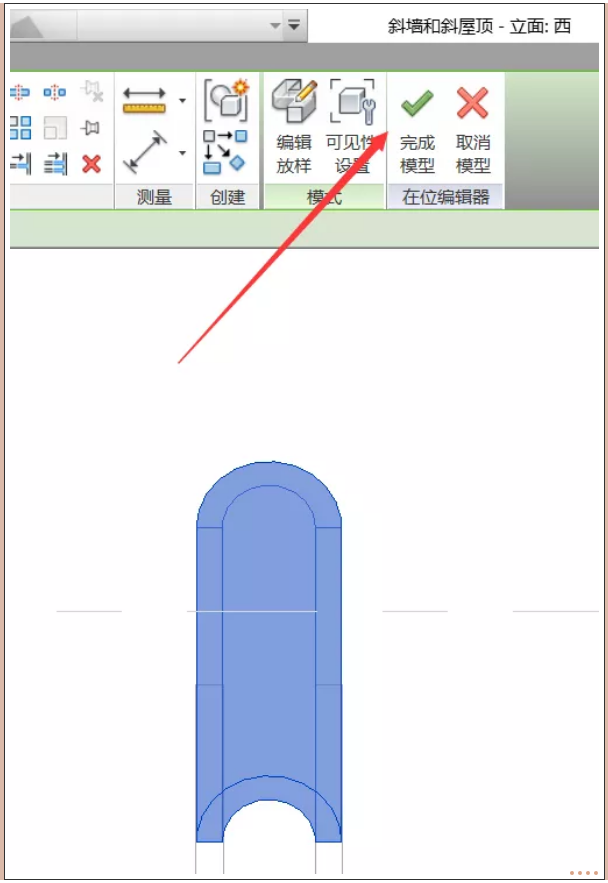

    7、点击完成模型。

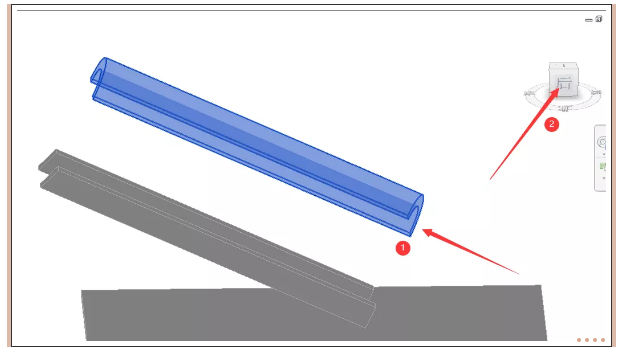

    8、切换至三维，此时屋顶是悬空状态，选中屋顶，切换至正后面，再次点击完成模型。

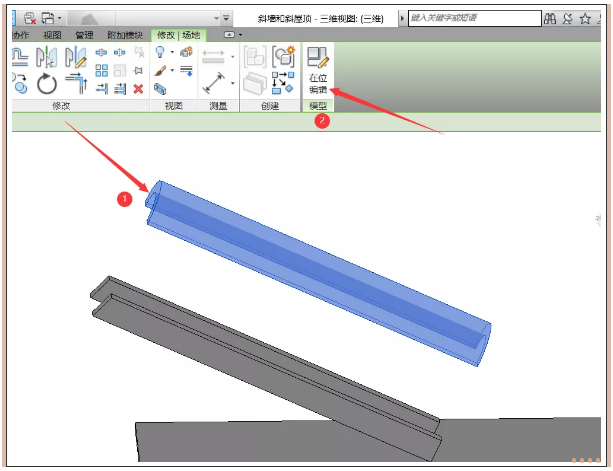

    9、选中屋顶，点击在位编辑。

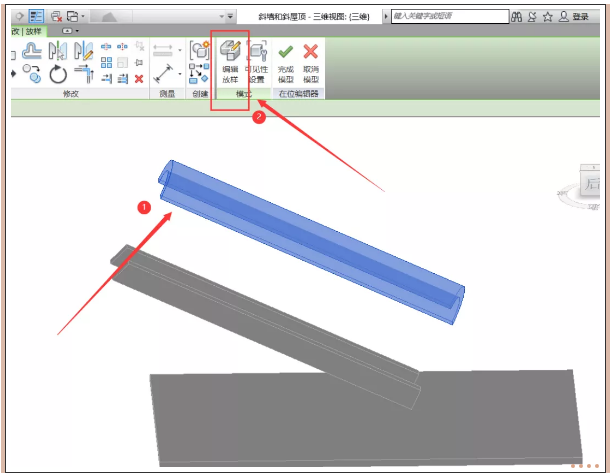

    10、选中屋顶，选择编辑放样。

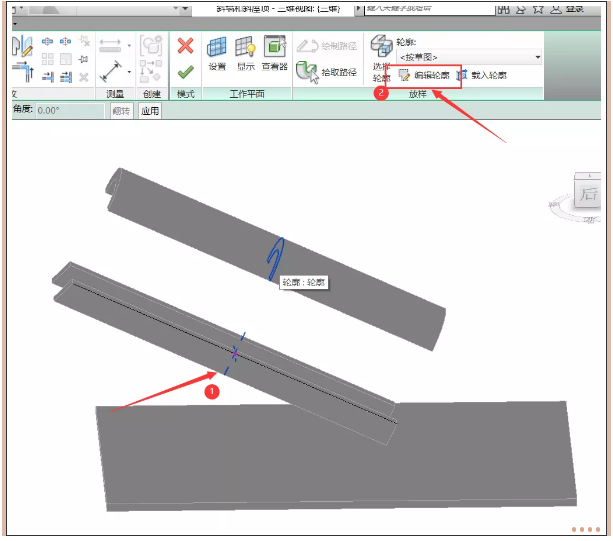

    11、选择绘制的线，点击编辑轮廓。

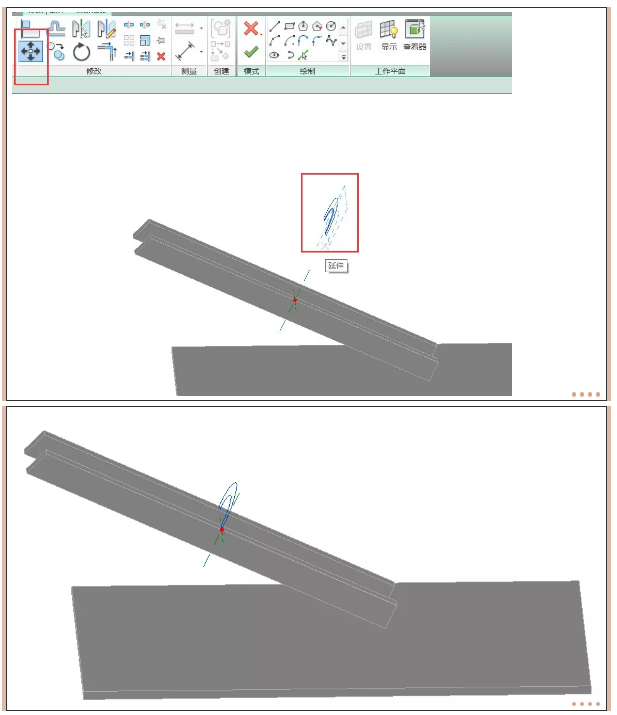

    12、框选新绘制的线，使用移动命令，整体移动至墙体。

    13、点击完成。
