Revit场地标高怎么设置?BIM建模软件Revit里怎样调整标高的排序

    我们在命名完标高名称以后通常会发现,在项目浏览器中标高的名称是杂乱的,那我们如何让它按照标高进行自动排序呢,一起来看看吧

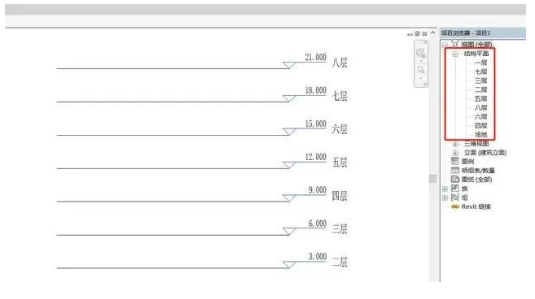

    Step1.在立面绘制完标高以后,对其进行重命名,但在项目浏览器中的排序比较杂乱

Revit场地标高怎么设置?BIM建模软件Revit里怎样调整标高的排序插图

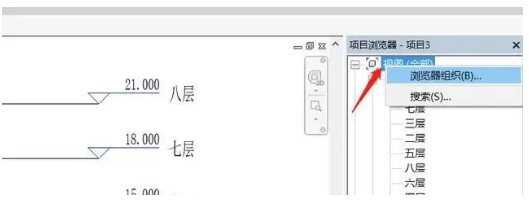

    Step2.点击视图,鼠标右键,选择浏览器组织。

Revit场地标高怎么设置?BIM建模软件Revit里怎样调整标高的排序插图1

    Step3.在弹出的对话框中选择视图一栏,勾选不在图纸上,点击编辑。

Revit场地标高怎么设置?BIM建模软件Revit里怎样调整标高的排序插图2

    Step4.在成组和排序一栏中,将排序方式修改为相关标高,类型选为升序。

Revit场地标高怎么设置?BIM建模软件Revit里怎样调整标高的排序插图3

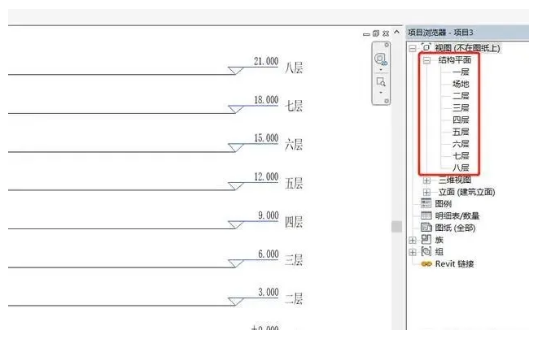

    Step5.完成以后项目浏览器中的标高就会按照实际楼层高度进行排序啦。

Revit场地标高怎么设置?BIM建模软件Revit里怎样调整标高的排序插图4

    本节内容大家学会了吗?
