Revit幕墙嵌板怎么做?Revit中用幕墙创建装饰内墙及快速替换幕墙嵌板

image_print阅读模式

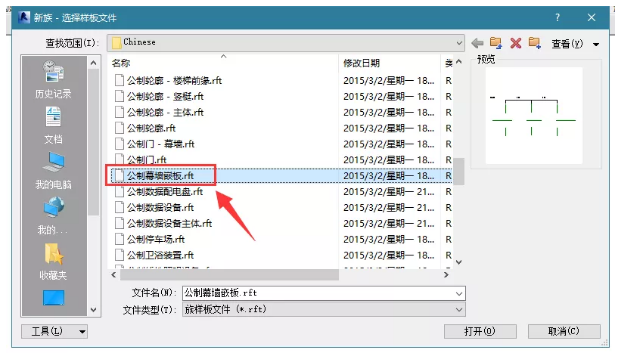

    1.点击新建→族→公制幕墙嵌板。

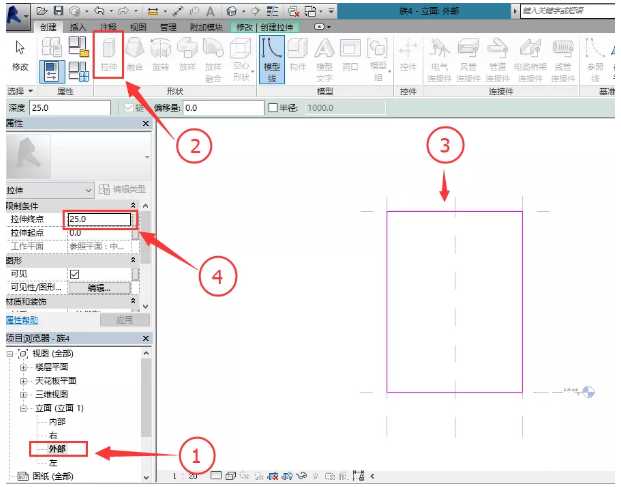

    2.将视图切换到外部→拉伸→绘制图形(无需设置长宽,幕墙嵌板会自动嵌入调整大小)→设置合适的拉伸终点并锁定工作平面。

    3.点击材质旁的小按键→添加参数→命名并点击确定。

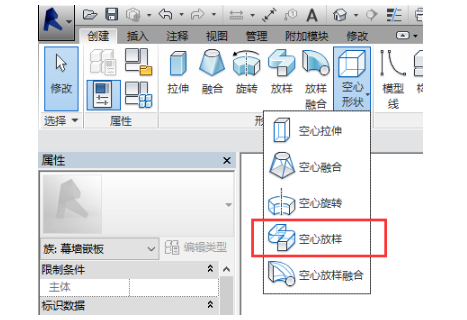

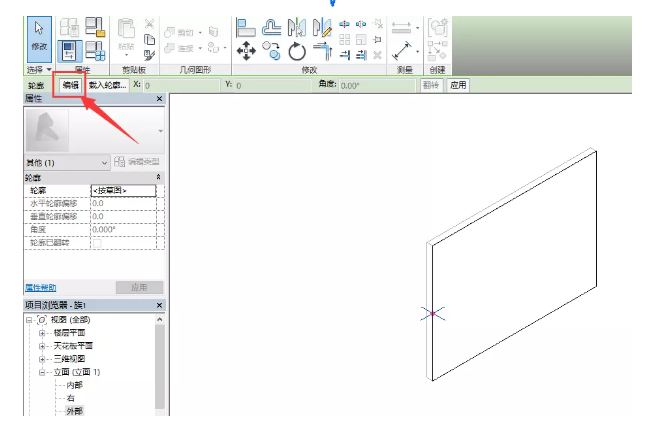

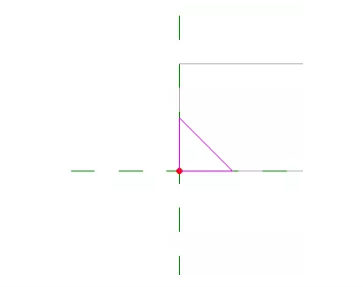

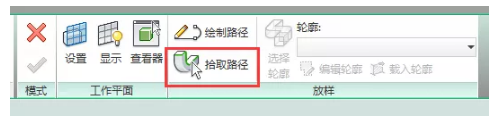

    4.对拉伸四周进行剪切。选择空心放样→拾取路径→拾取矩形的正面并点击确定→编辑→切换到三维视图的上视图(为操作简便)→绘制剪切图案(根据个人需求或实际情况而定)。

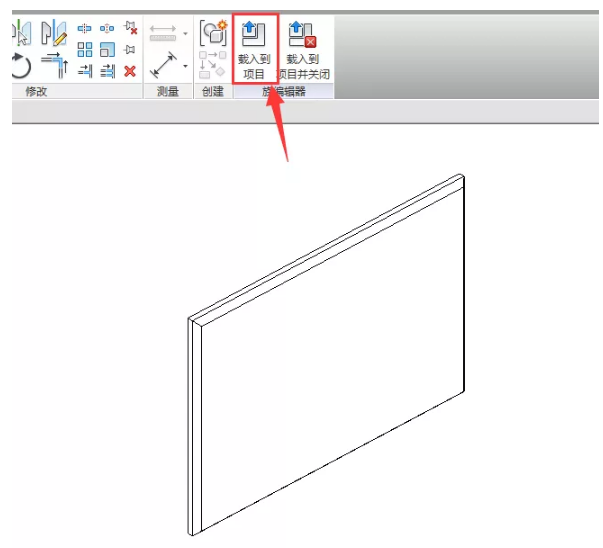

    5.完成后,点击载入到项目中。

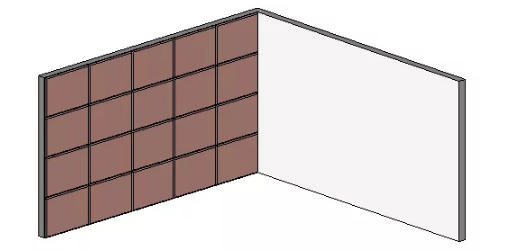

    6.绘制幕墙→设置合适的幕墙网格→放置新建好的幕墙嵌板并添加材质。

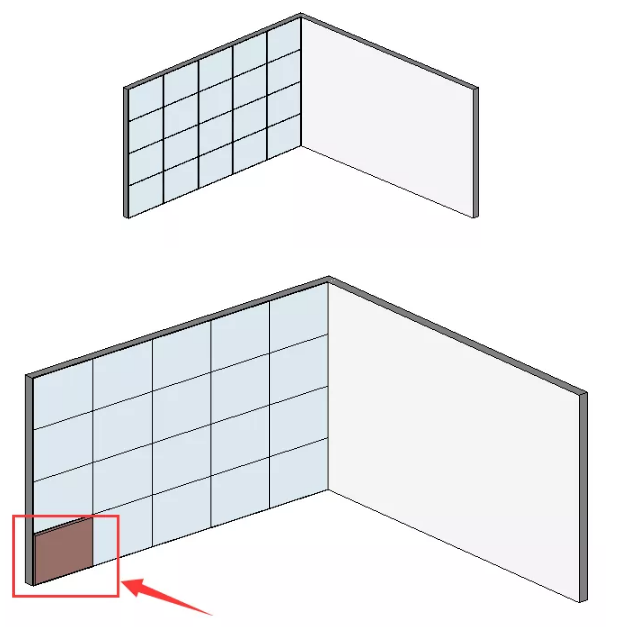

    我们会发现传统的利用Tab键进行幕墙嵌板的替换,工程量十分巨大。那么现在就来看看怎么快速的批量替换同类的幕墙嵌板吧!

    敲重点!!

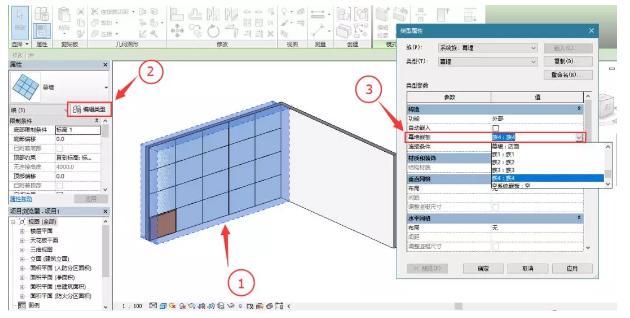

    步骤:选择幕墙→点击编辑类型→在幕墙嵌板下选择要替换的嵌板类型。



    完成啦!
