在Revit中如何利用自适应族创建异形构件
以窗构件为例，在Revit模型绘制过程中，当遇到数量较多的异形窗时，分别绘制每扇窗族进行放置需要耗费大量的时间和精力，而运用自适应公制常规模型可通过放置自适应点的方式快速生成异形构件，大大提高了此类构件的绘制效率。

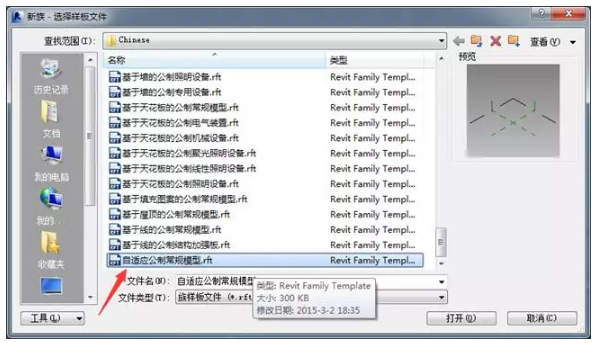

1、新建自适应族

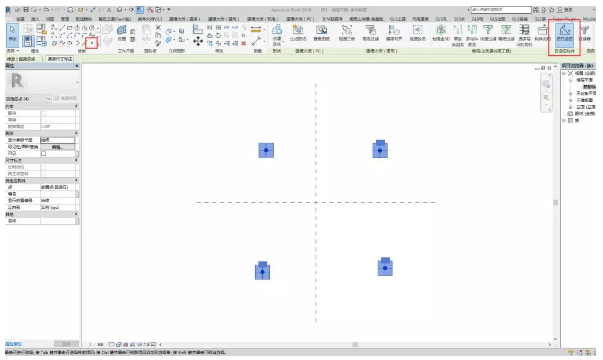

2、 进入楼层平面视图分别放置4个点并激活该点成为自适应点

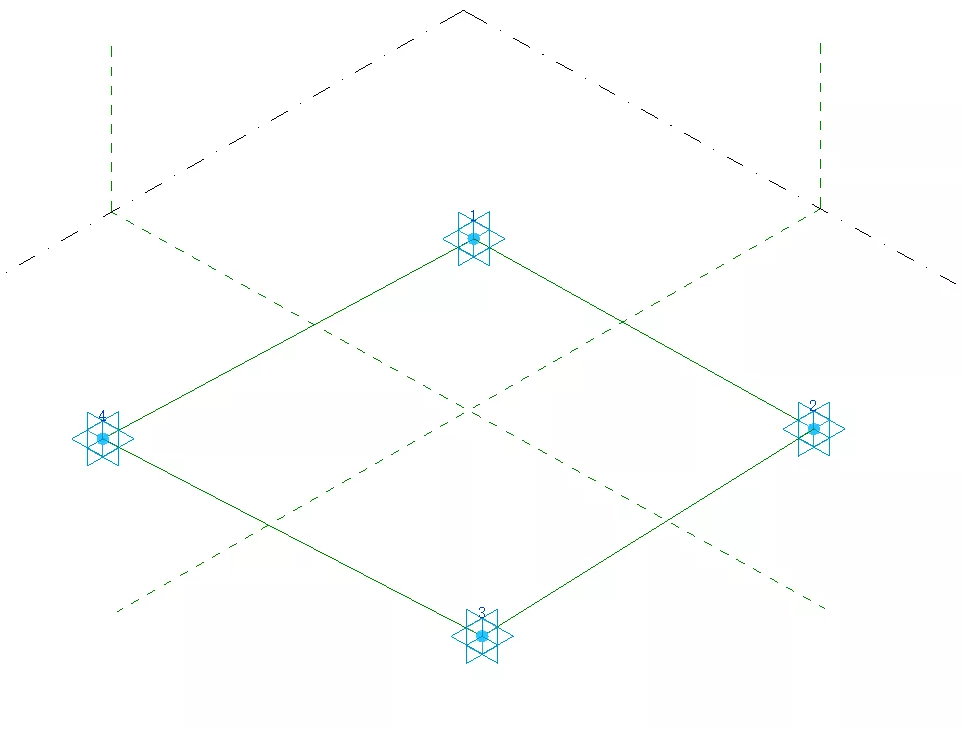

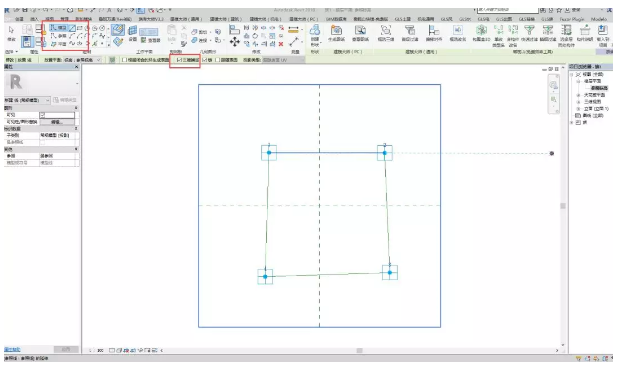

3、运用模型线或参照线功能并开启三维捕捉，绘制连接4个点的模型线或参照线

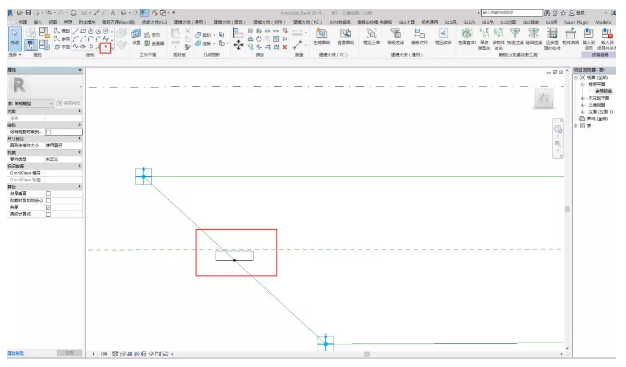

4、在模型线或参照线上任意位置放置点，并以该点作为工作平面绘制窗框轮廓线

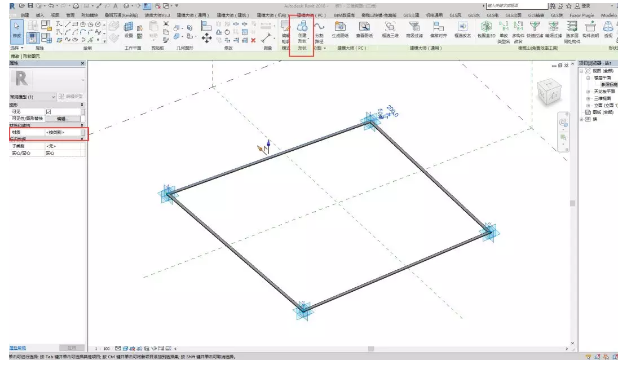

5、同时选择轮廓线及模型线或参照线，点击创建形状下拉列表里的实心形状创建窗框，并编辑窗框材质

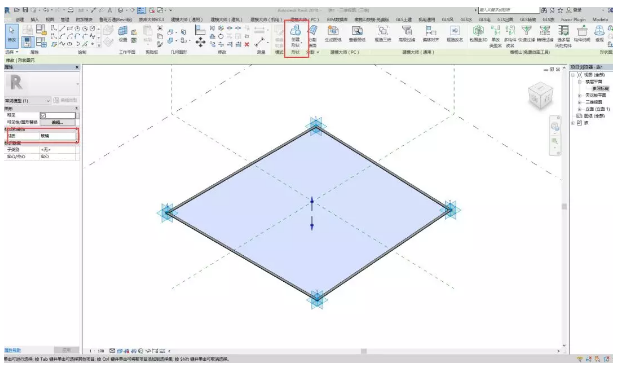

6、选择所有的模型线或参照线，再次点击创建实心形状，生成构件并修改材质为玻璃

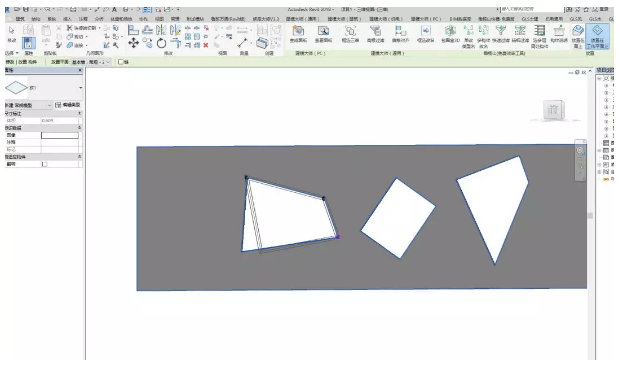

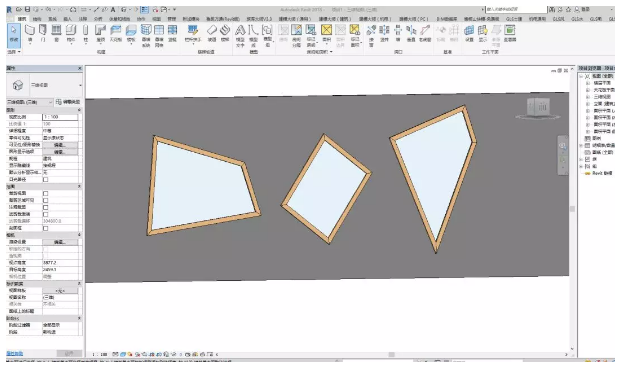

7、载入到项目中进行放置，放置时需要按照自适应点的顺序进行放置，需要强调的是，创建的自适应点的数量应与窗构件的边的数量相对应

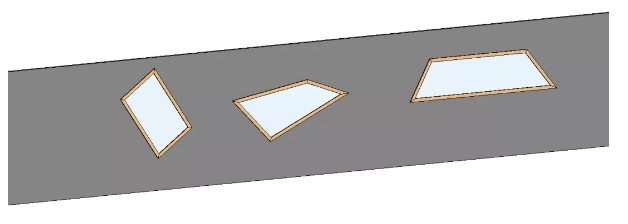

这样，异形窗就可以通过自适应族快速的生成了
