给排水Revit怎么设置？Revit给排水图纸的视图范围设置

    步骤1：打开给排水楼层平面树图，在属性栏中点击“试图范围”右侧的“编辑”命令。

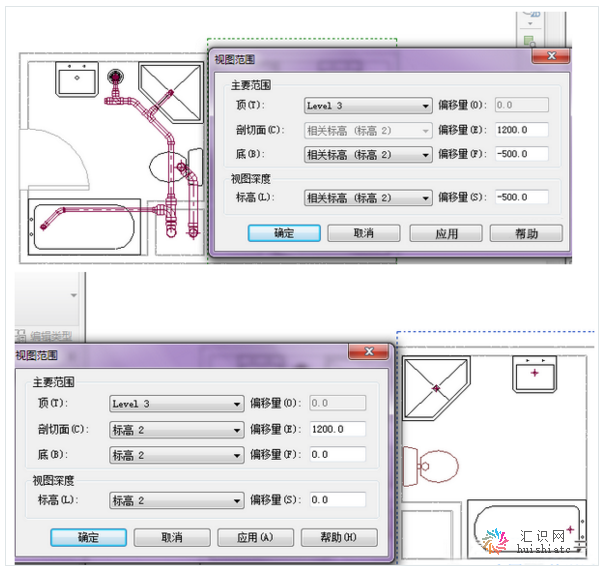

    步骤2：在“试图范围对话框中，修改“视图深度”的“偏移量”和“主要范围”中“底”的“偏移量”，这里用户将其都改为“-500”，也就是说当前视图范围可以看到“标高1”以下500mm范围内的对象。点击“确定”完成视图范围的设置。

    步骤3：为了避免显示上一层的排水管，用户也可以将主范围中顶的偏移量设置成为一个负值，例如“-500mm”。

    这样就可以再当前楼层平面图中，显示楼板以下的水管了。
