01、问题描述
利用Revit软件，对承台配筋建模。承台尺寸：1000x1000x500mm。
钢筋布置：
横向、纵向：HRB335，直径12mm，间距80mm；
水平钢筋层距100mm；
竖向：HRB335，直径10mm，间距80mm；

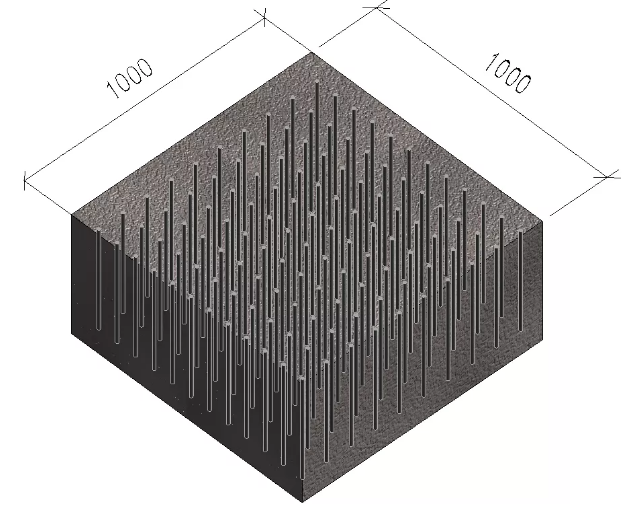

预期建模效果如下：
02、技术背景
Revit钢筋模块说明如下：
1、钢筋布置方式
revit中，钢筋的典型布置方式有：
按照三种布置方向，可以在一个剖面中设置不同位置方向的钢筋。

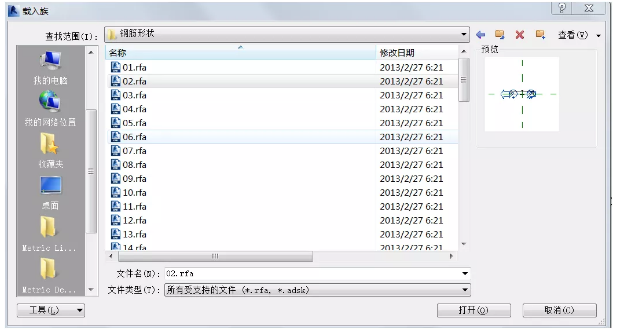

2、钢筋的载入
钢筋是通过族文件订制的，可以通过外部文件载入，也可以自定义。

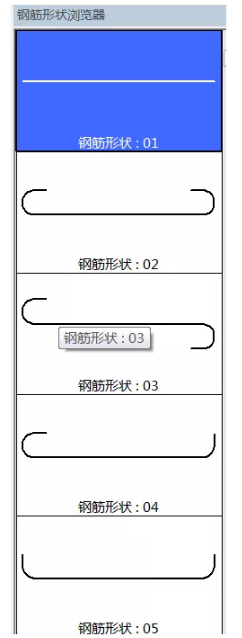

3、钢筋形状选择

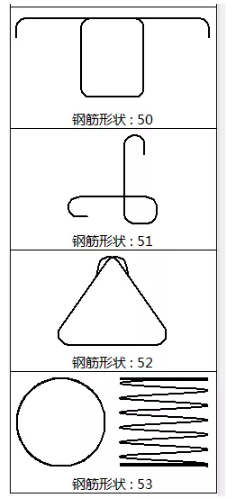

Revit中默认支持的钢筋的形状有53种，包括圆柱螺旋箍筋。

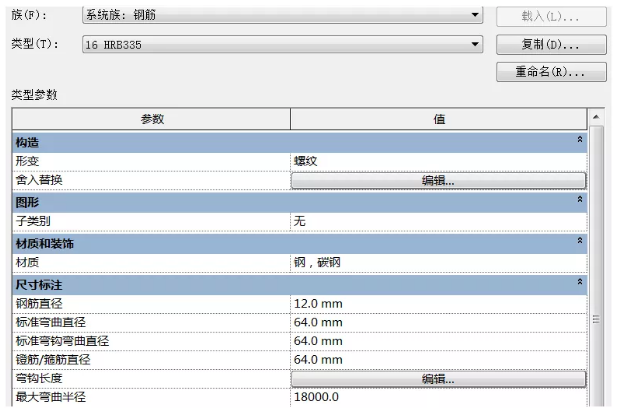

4、钢筋参数与信息
每一根钢筋都对应了型号和参数，有利于与施工和算量对接。
03、解决方案
基本技术路径如下：
载入【结构】-【独立基础】族，设置合适承台的尺寸参数；
承台做横截剖面；
按照间距布置普通钢筋；
设置钢筋可见性；
查看建模效果；
04、实施事例
1、创建承台基础
首先创建一个长方体的承台块：1000x1000x500mm。

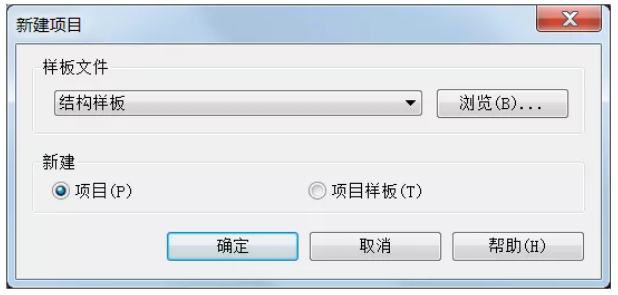

新建【结构样板】

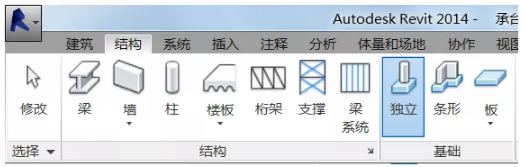

【结构】-【独立基础】

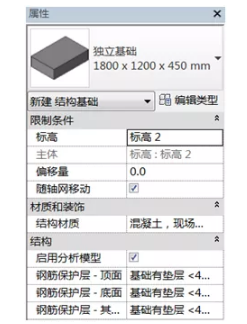

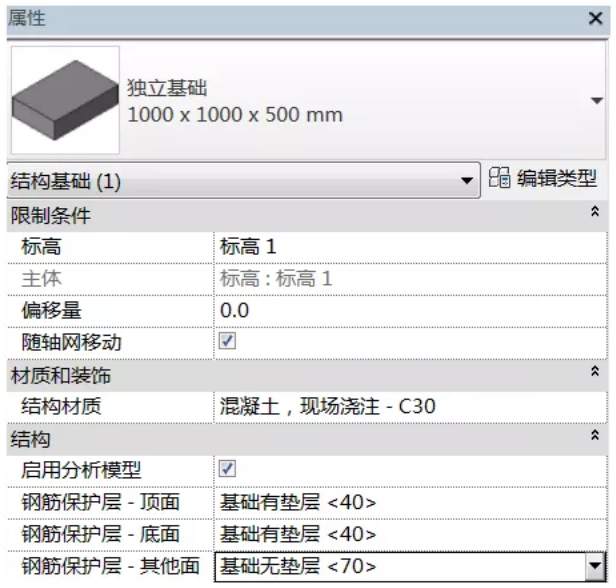

承台基础属性值

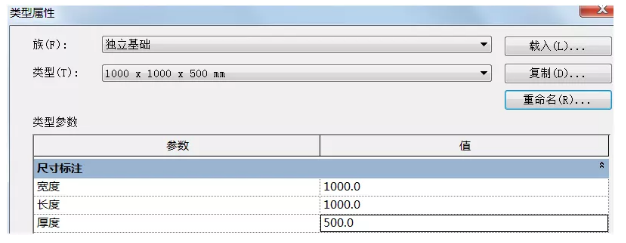

承台尺寸设置

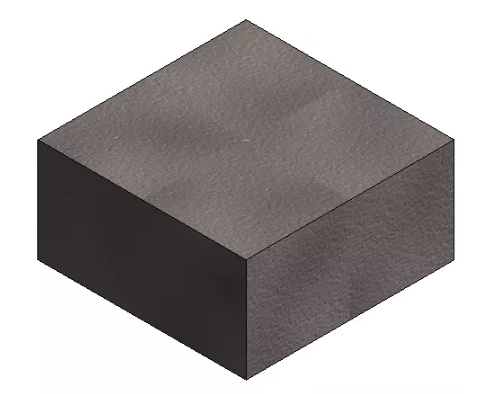

承台三维效果
2、设置剖面
在承台中配置钢筋，首先需要设置剖面，在剖面中才能显示钢筋设计工具。

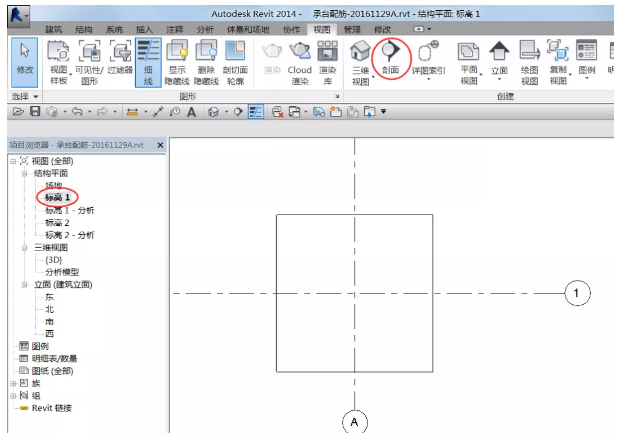

切换标高1平面

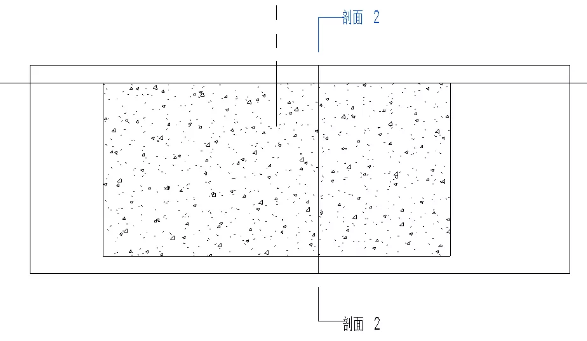

绘制剖面1、2

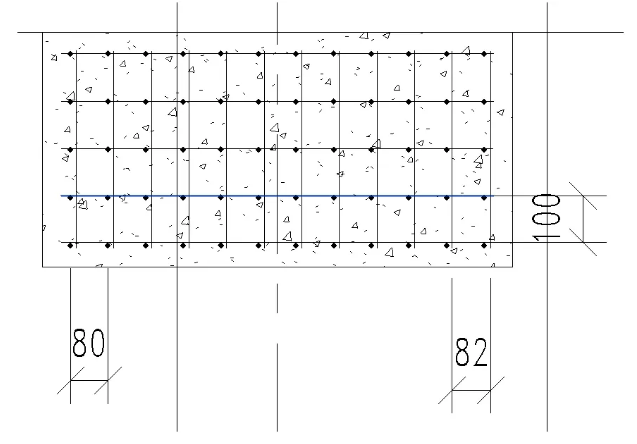

进入剖面视图

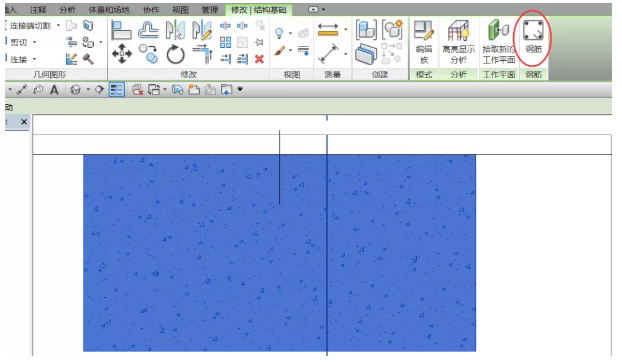

点击承台剖面，显示【钢筋】工具

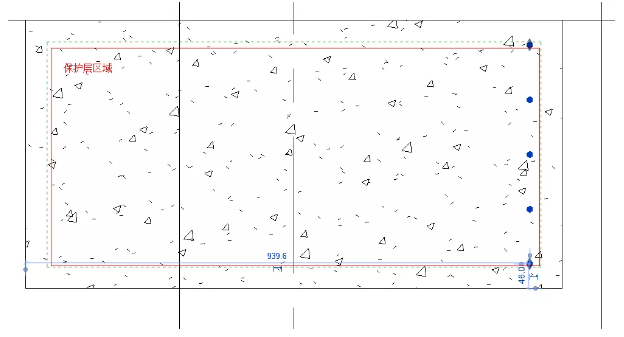

承台的混凝土标号、保护层设置
此处实际没能修改保护层厚度，只能按照默认值。
3、钢筋设计

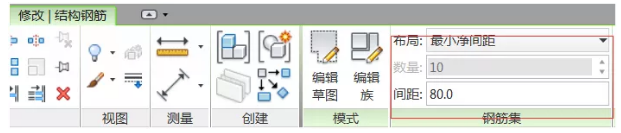

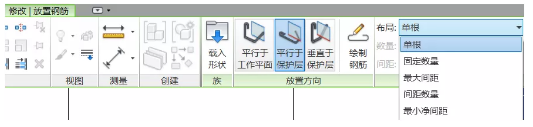

钢筋设计面板

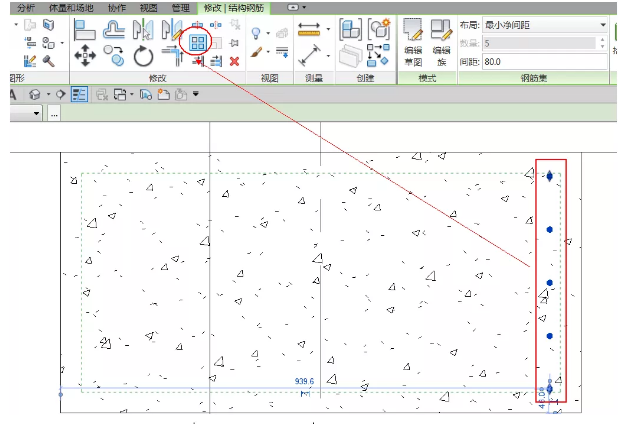

按照【最小间距-80mm】布置钢筋集

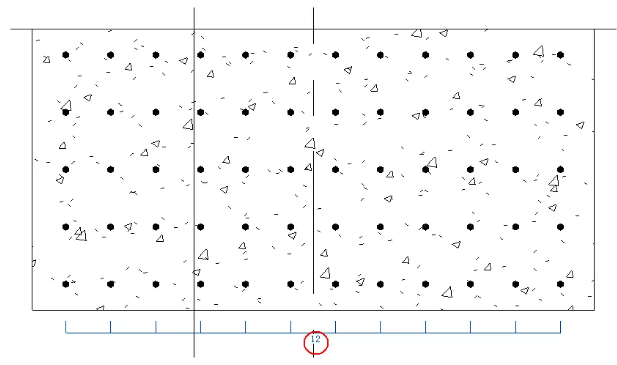

布置一组钢筋集
阵列生成其他钢筋集
由阵列命令生成的钢筋集，数量可以设置，配筋数量较为灵活。
4、钢筋集可视化设置

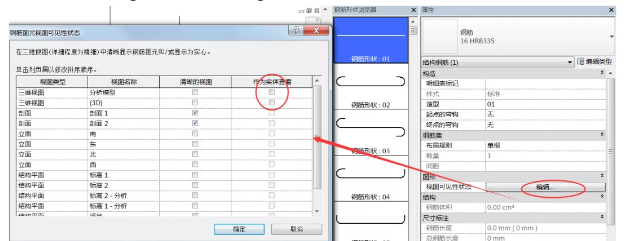

设置可见性-【可以作为实体查看】
【三维视图】-【精细】+【真实】

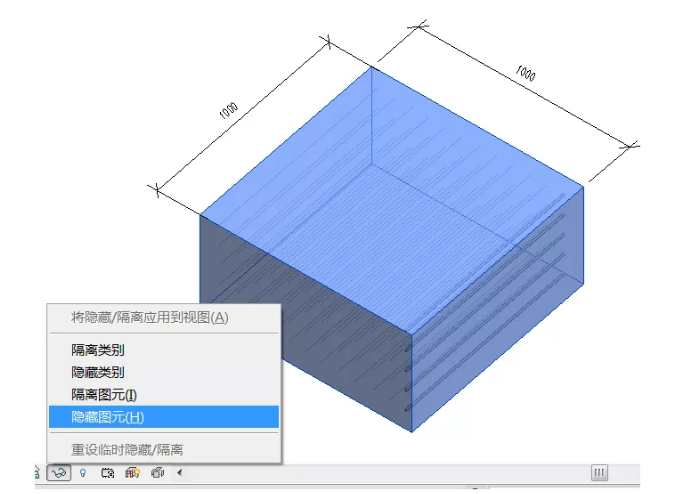

【隐藏图元】-承台实体

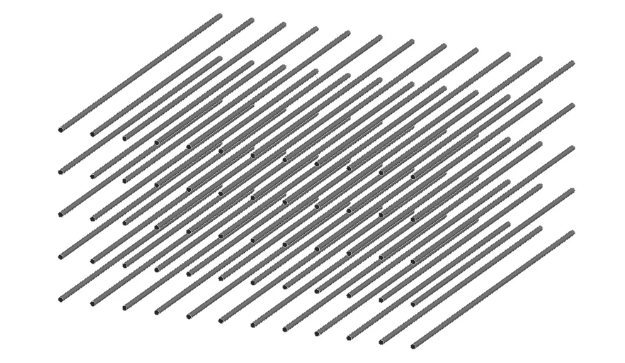

钢筋三维显示
5、总体配筋建模效果
依次布置其他方向的钢筋
承台与钢筋

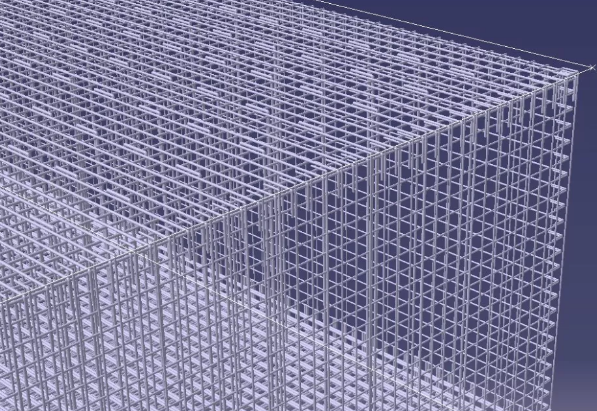

隐藏承台后的钢筋骨架
05、其他问题

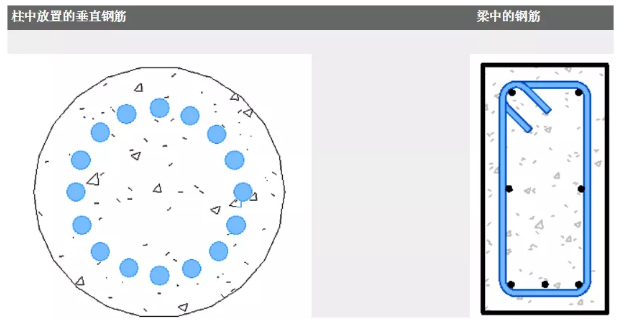

1、螺旋箍筋柱与梁的配筋
圆柱的纵筋可以通过钢筋的环形阵列配置
梁中的箍筋可以找到匹配形状的钢筋
2、有待解决的问题
无法定义保护层厚度
钢筋的精细位置设计
如果需要微调钢筋位置，感到不便。
钢筋布置可能存在冲突
钢筋的定位不够精准，可能存在冲突。
