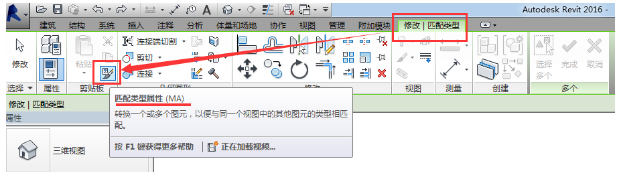

好的工具会让我们事半功倍，在处理word文档时我们经常会用到一个好用的工具“格式刷”，那么在Revit里面能不能也用格式刷来刷呢？答案是肯定的，很多朋友可能没注意到这个功能，就是修改选项卡中剪贴面板中的“匹配类型属性”命令，如图1所示。
图1
Revit中的“匹配类型属性”与word文档中的“格式刷”又有所不同，下面我们来看看它是如何使用的。首先，“匹配类型属性”只能是同类型之间的图元，例如楼板与楼板之间，墙与墙或者风管与风管，都是同类型之间，不能是墙与柱，跨类型是不可以的。下面给大家举个例子，看看Revit中的“格式刷”到底刷的是什么。

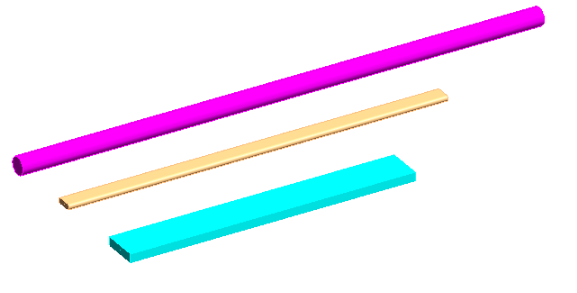

如图2所示，我们在平面中绘制了三根风管，截面尺寸、长度、系统均不同。
图2

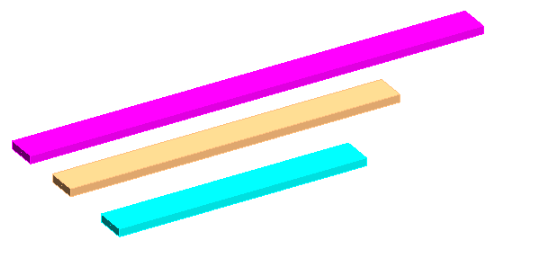

使用“匹配类型属性”以后（先单击匹配类型属性命令，接着单击第一根，以它作为模板，依次单击第二、第三根），发现只有截面尺寸的属性变化了，但是系统和长度均无变化，由此可得出结论：“匹配类型属性”只能匹配几何尺寸，如图3所示。
图3

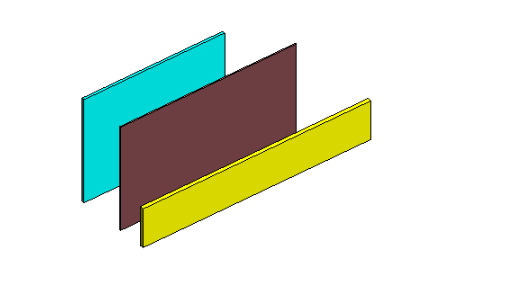

我们在换一个对象来测试一下，创建三道墙体，分别是不同的类型名称、高度、厚度、长度均不同，使用“匹配类型属性”进行匹配，如图4所示。
图4
匹配完成后我们发现，墙体的类型名称、高度、厚度均变为一致的，但是长度，却没有变化，如图5所示。
图5
单击任意墙体，类型属性中长度一栏默认为灰选状态，由此可得出结论“匹配类型属性”是匹配图元的几何变量。
