Revit管道连接件怎么画？Revit小技巧-管道连接件

    今天我们来说管道连接件，做族时工作量很大的一部分，因为水专业接口很多。一般的设备都是一供一回加一个排。

    水管连接件与圆风管连接件类似，定位基于中心。

    首先我们要注意连接件的系统，同样是系统分类，可以设置成全局。

    然后是流向；进、出和双向三种可选。

    流量配置，这里支持计算、预设和系统。

    对于机械-流量列表中，管道可设置流量和压降，并且可关联参数。

    最后，最重要的是尺寸，默认是使用直径。

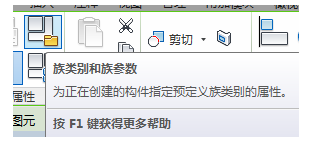

    可通过族类别和族参数修改。但是要注意，添加完连接件并关联参数后，就不可更改！一定要注意。

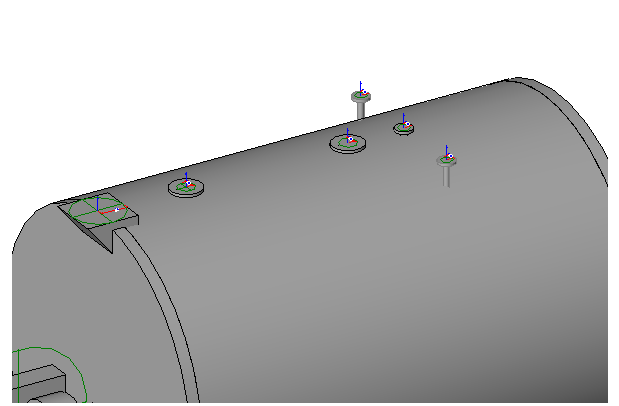

    对于管道第一次点击为主管道，连接件中间有十字，如下图上面为第一次点击，系统默认为主管道，其他均为支管道。对于两个接口影响不大，但对于三通等对个接口，主管道一定要正确否则会出现连接错误。
