Revit族的制作教程:Revit中如何创建集水坑族

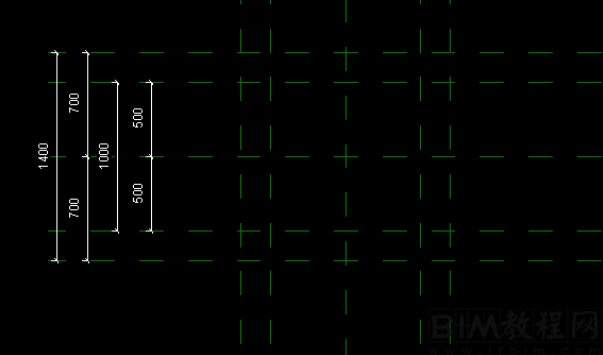

    1、新建“公制常规模型”族,用拾取参照平面工具在前立面分别500,700的参照线。并标注尺寸,如图1-1所示。

Revit族的制作教程:Revit中如何创建集水坑族插图

    2、用拾取参照平面工具在参照标高分别拾取500,700的参照线。并标注尺寸,为尺寸添加“标签”,如图所示。

Revit族的制作教程:Revit中如何创建集水坑族插图1

    3、使用“创建|融合”绘制线并锁定,点击完成,如图所示,

Revit族的制作教程:Revit中如何创建集水坑族插图2

    4、在前立面视图,移动到700的距离并锁定。如图所示。为尺寸添加“标签”。

Revit族的制作教程:Revit中如何创建集水坑族插图3

Revit族的制作教程:Revit中如何创建集水坑族插图4

Revit族的制作教程:Revit中如何创建集水坑族插图5

    5、用拾取参照平面工具在前立面分别拾取250,300的参照线。并标注尺寸,为尺寸添加“标签”,如图所示。

Revit族的制作教程:Revit中如何创建集水坑族插图6

    6、在参照标高视图,拾取300的参照线。并标注尺寸,为尺寸添加“标签”,如图所示。

Revit族的制作教程:Revit中如何创建集水坑族插图7

    7、使用“创建|空心融合”绘制线并锁定,点击完成,如图所示。

Revit族的制作教程:Revit中如何创建集水坑族插图8
