Revit如何添加转角？Revit教程之如何做两侧大小不同的飞沿转角

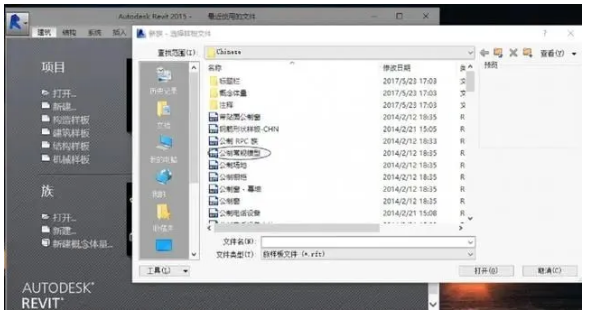

    1、我们首先新建一个公制常规模形（如图一）

    图一

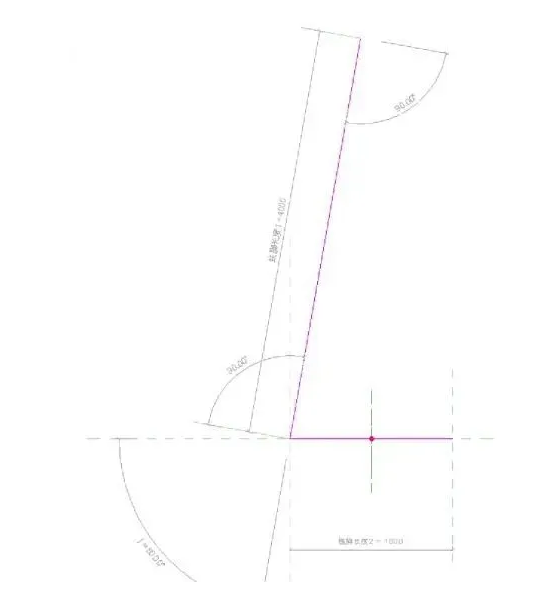

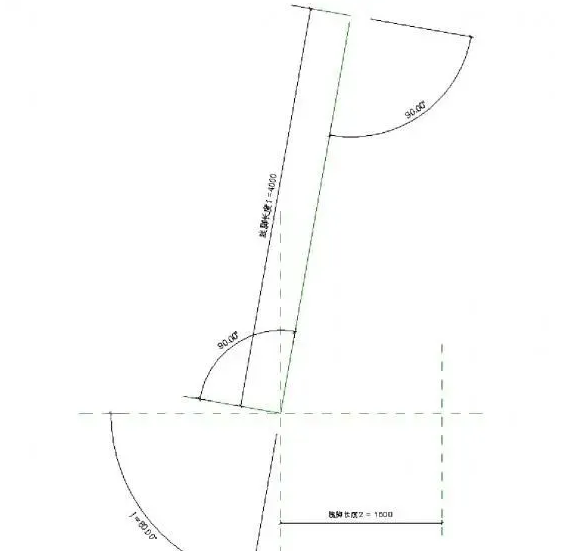

    2、我们在场景中把XY轴上设置好参数、角度，并且把它们锁好。（如图二）

    图二

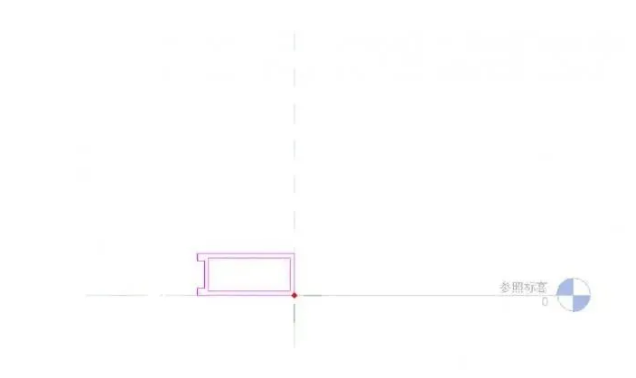

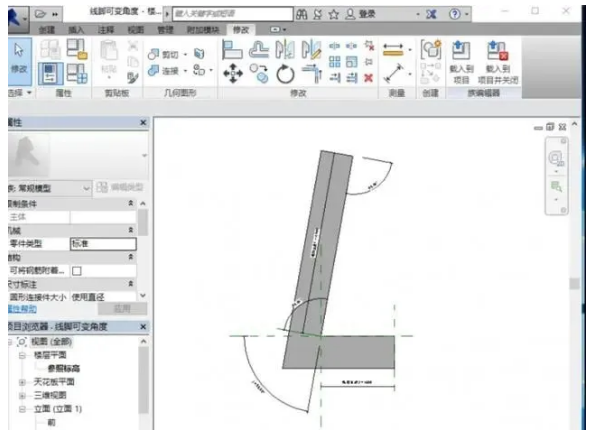

    3、选择放样，编辑路径、及轮廓，同样路径要锁好。

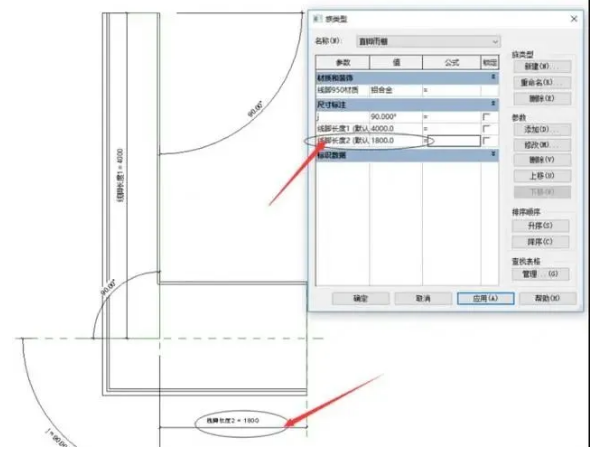

    4、完成后效果、及测试参数。

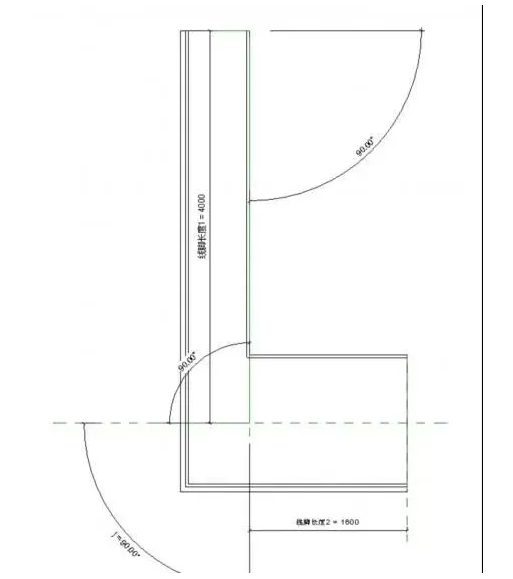

    5、如果是同样宽度但是角度不同的做到这一步就行了，注意如果两侧不一样，我们先把角度设为90度，在旁边再拉伸一个，记住一定要锁定好参照线。同时建立两个空心拉伸以便修剪他们中间接触部分。

    6、修剪好后，我们再连接下，这样一个整体的不同宽度的转角飞沿出来，载入项目就可以用了。
