Revit高程点为什么点不了?Revit高程点坐标无法识别墙体高程

image_print阅读模式

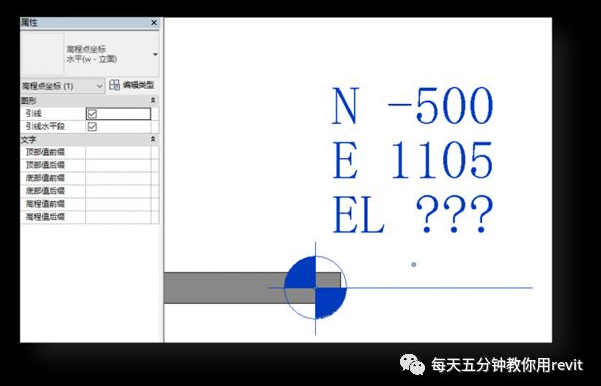

    在绘制墙体的时候,在平面内使用“高程点坐标”命令标注一下墙体时,发现可以E,W方向的坐标均没问题,但是,高程EL后面的数值却无法正常显示。

    此时想着会不会跟视图范围内剖切面高度的关系。为了验证真伪,便调整当前剖切面高度高于墙体顶部,然而问题依然存在。

    此时苦于“高程点坐标”属于系统族,无法编辑。经过几次试验后,灵光乍现。原来标注的时候标注拾取的是墙体中心线。在系统族内,此线便对应一个竖直的工作平面,对于该工作平面而言不存在高程的说法,所以便出现这个结果。

    解决方法:标注的时候不要拾取到墙体中心线即可,如图所示:

    THE END
