Revit路灯怎么画?Revit栏杆扶手快速创建道路树木或路灯的技巧

    通过栏杆扶手快速创建道路树木或路灯。

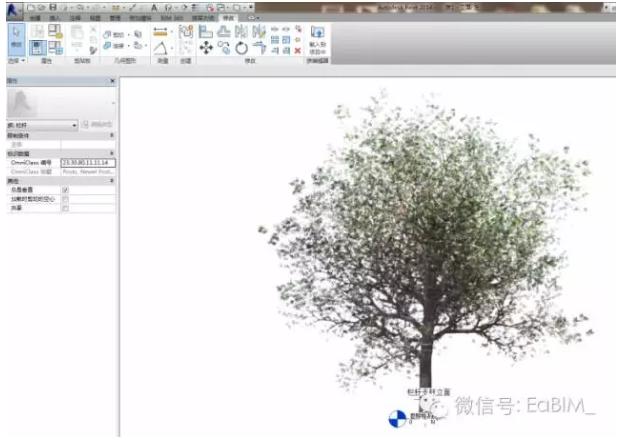

    1.新建一个公制栏杆-支柱族。在该族中载入一个植物族,将其对齐锁定到参照平面上,并保存为植物。

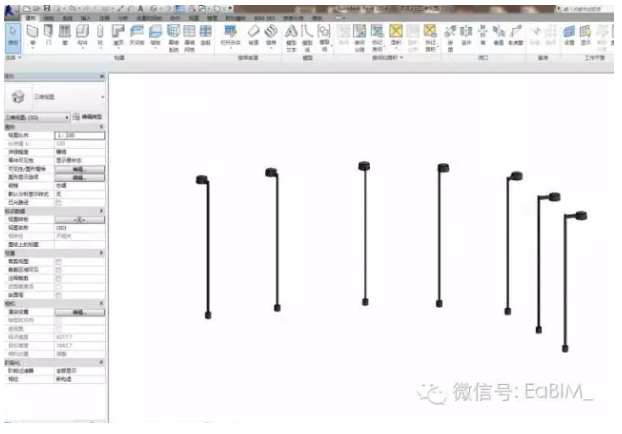

    2.新建一个项目,将刚刚创建的支柱族载入到项目中,并绘制一段栏杆,编辑栏杆扶手类型。

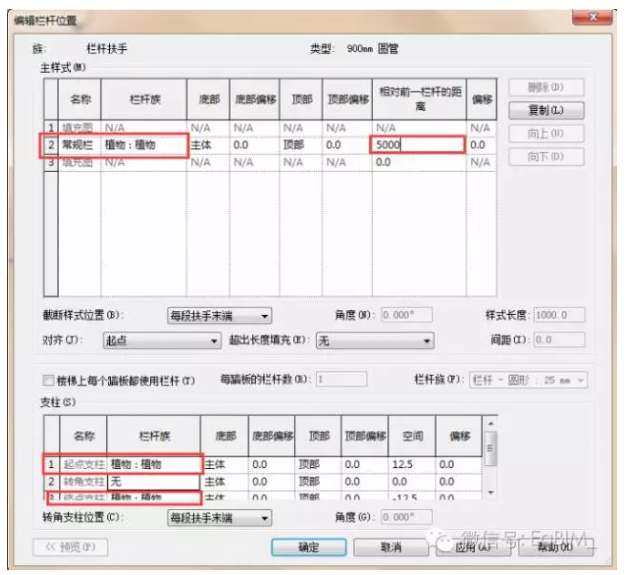

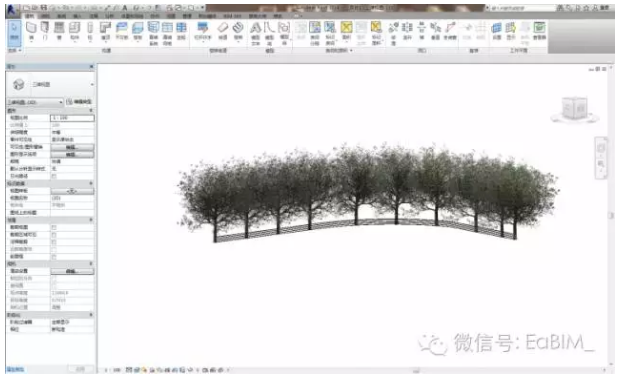

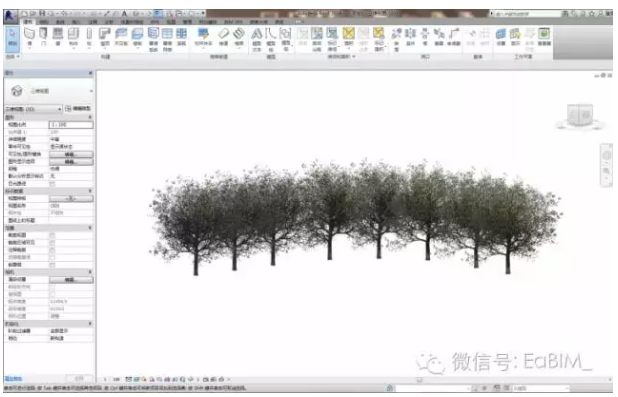

    3.将其中的扶栏删除。如果删除扶栏时,不能生成栏杆扶手,在栏杆位置中,将主样式中的顶部偏移设置一个正值,在进行删除即可。完成效果。
