Revit明细表应用教程：REVIT 明细表中如何给管道尺寸添加前缀

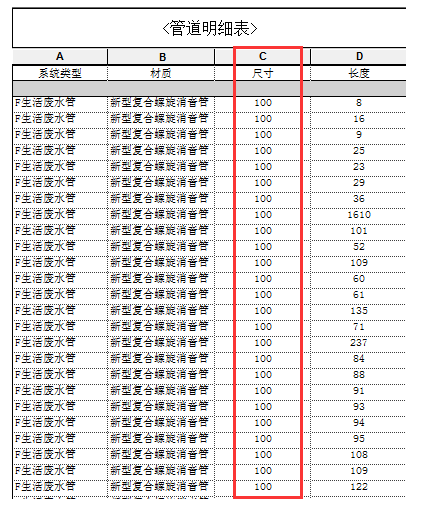

    明细表是revit中统计工程量时很好用的工具，但是在统计过程中，会有些小细节需要处理。如下图管道明细表中“尺寸”栏没有DN前缀，因为系统默认是没有前缀的，这就需要我们来手动设置。如图1所示。

    图1

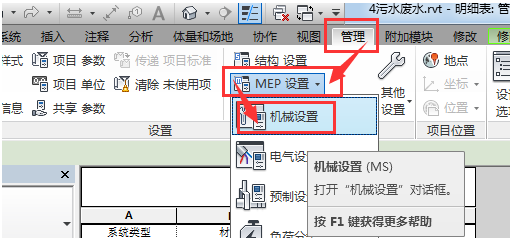

    在菜单栏依次找到“管理”→“MEP设置”→“机械设置”，如图2所示。

    图2

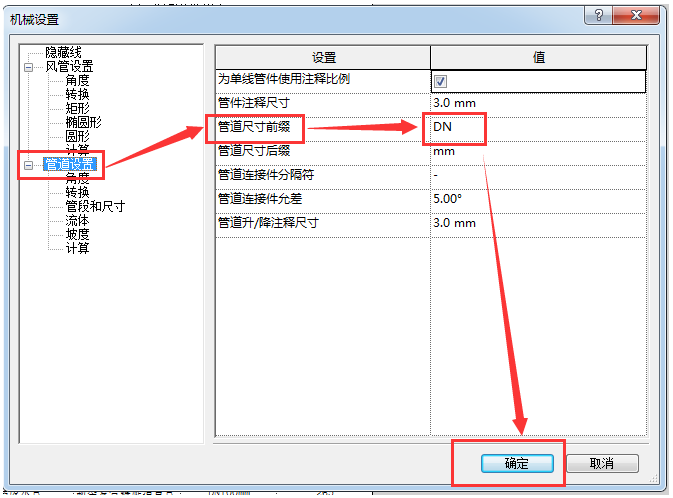

    在弹出的“机械设置”对话框中，单击“管道设置”，找到“管道尺寸前缀”，输入“DN”，点击确定即可。如图3所示。

    图3

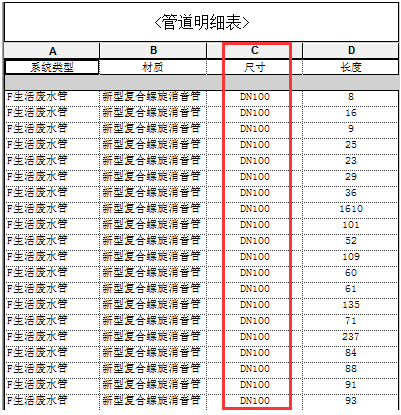

    现在我们来看一下刚才的管道明细表，发现每一项“尺寸”前面都被加上了前缀“DN”,如图4所示。

    图4
