Revit工作平面的设置方法有哪些?Revit如何修改基于工作平面放置族

    来源丨益埃毕教育

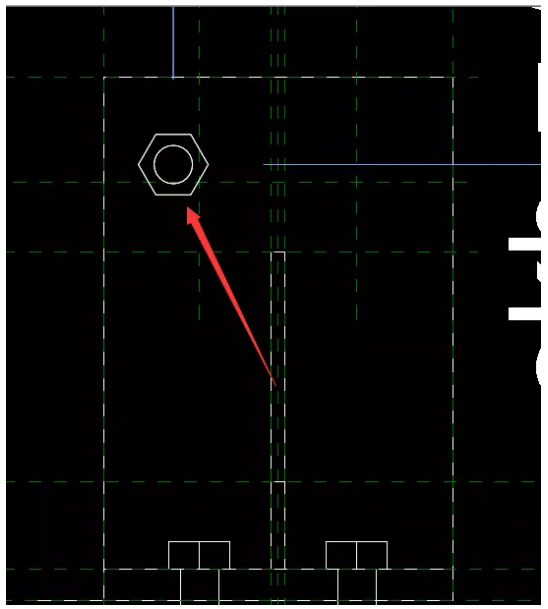

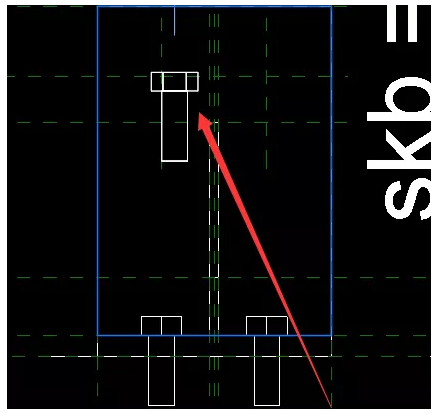

    在Revit用创建族时经常要用套嵌族,但载入总是垂直于参照标高,转到立面依然垂直标高,不能平行参照标高上,如图所示。

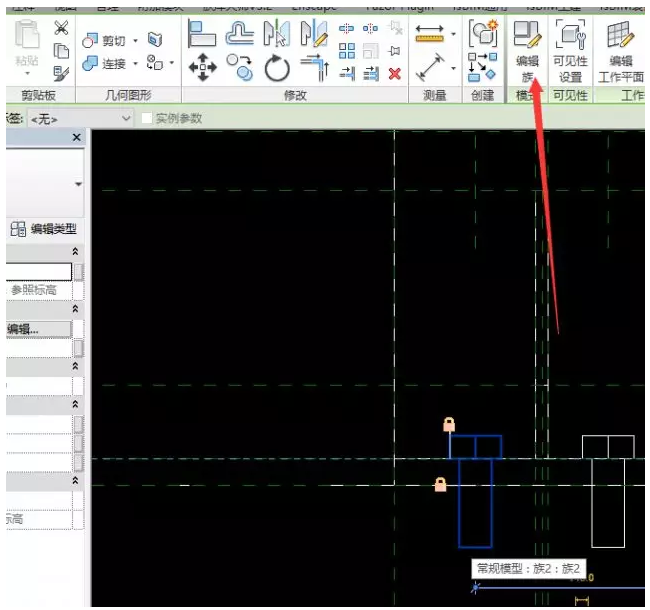

    01、选中一放置的族,在修改菜单中找到编辑族,如图所示。

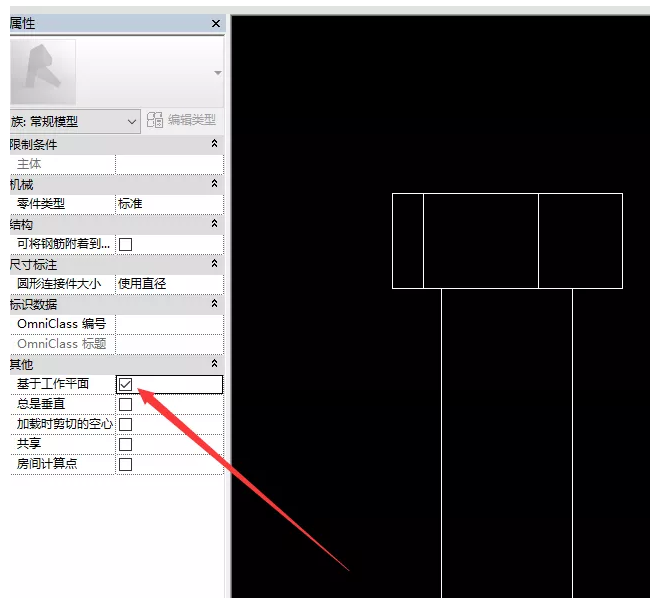

    02、在创建族时,属性菜单中取消勾选“总是垂直”,勾选“基于工作平面”,然后重新载入到项目中,如图所示。

    03、可以通过重新拾取工作平面的方法确定新的工作平面,最终平行参照标高效果,如图所示。

    意义:构件的放置,工作平面的选择尤为重要。遇到无法放置到合适的工作平面的情况,可以通过上述方法,回答族中重新编辑,并配合工作平面的拾取,完成构件的放置。
