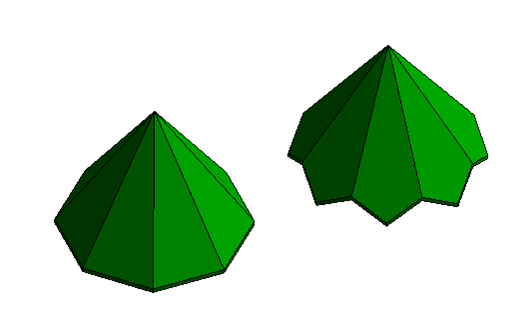

问题：进行屋顶设计时，有时需要创建多边形尖顶屋顶，如何才能在Revit中快速准确的绘制如图1所示的尖顶屋顶？
图-1
图-2

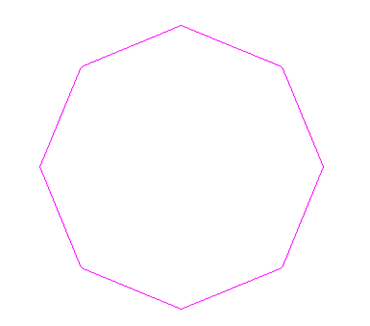

(1)点击“构件”选项卡“屋顶”按钮，在下拉菜单中选择“迹线屋顶”，绘制如图3所示平面轮廓。
图-3
(2)添加坡度箭头，如图4所示，并设置箭头、箭尾高度。
图-4

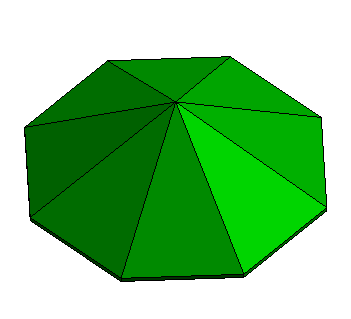

(3)如上述操作，点击完成即可创建尖顶八角屋顶，如图5所示。
图-5
(4)调整坡度箭头的位置可创建更多形式的尖顶屋顶。
问题：进行屋顶设计时，有时需要创建多边形尖顶屋顶，如何才能在Revit中快速准确的绘制如图1所示的尖顶屋顶？
图-1
图-2
(1)点击“构件”选项卡“屋顶”按钮，在下拉菜单中选择“迹线屋顶”，绘制如图3所示平面轮廓。
图-3
(2)添加坡度箭头，如图4所示，并设置箭头、箭尾高度。
图-4
(3)如上述操作，点击完成即可创建尖顶八角屋顶，如图5所示。
图-5
(4)调整坡度箭头的位置可创建更多形式的尖顶屋顶。
