Revit螺丝画法：简单学会Revit斜螺纹螺丝绘制！

    文章来源：BIM交流中心

    Revit画螺丝

这次为大家展示一下斜螺纹的画法，举一个螺丝的例子为大家演示！

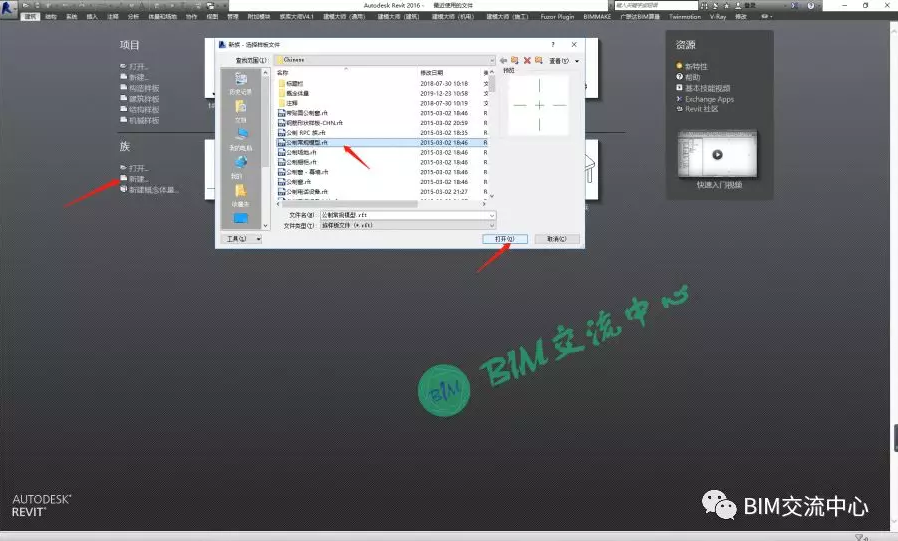

1、打开Revit，新建族，选择公制常规模型打开

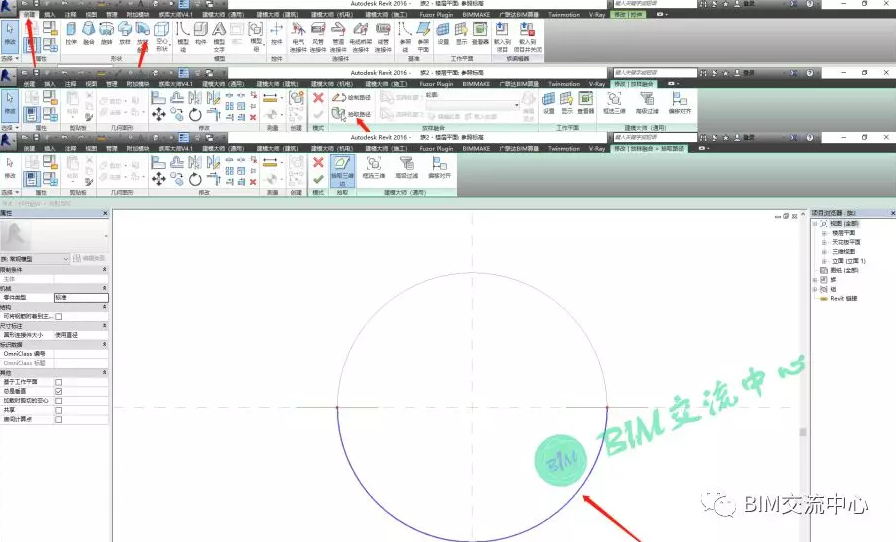

    2、在楼层平面，点击创建，选择拉伸命令，绘制一个圆，点击确定

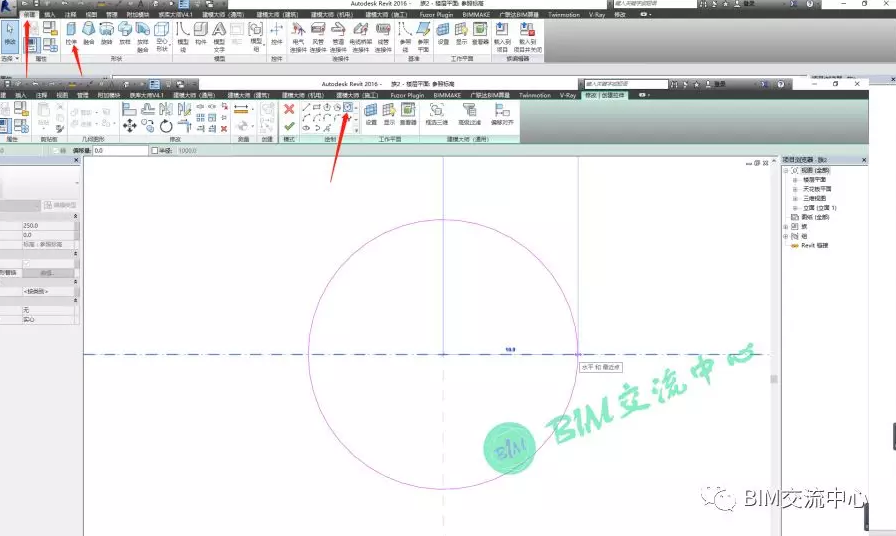

    3、点击创建，选择放样融合命令，点击拾取路径，选择路径

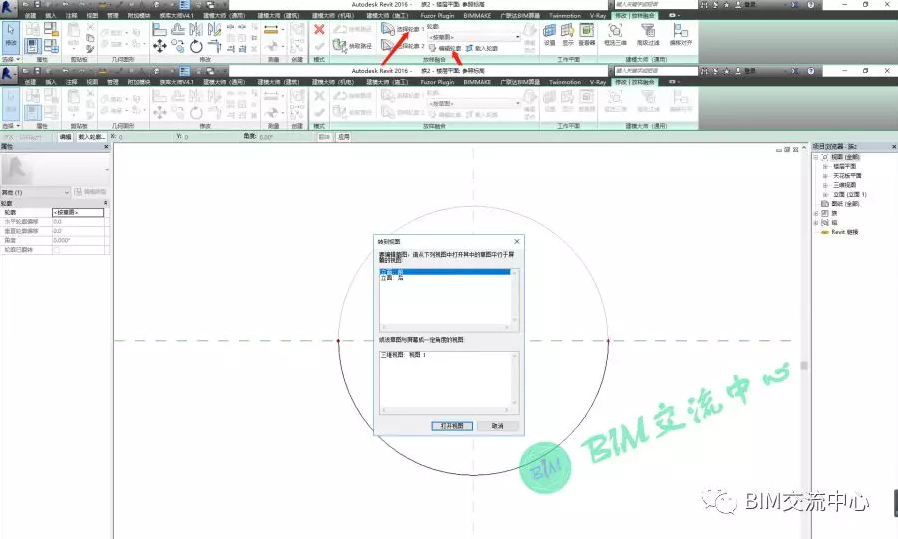

    4、选择轮廓1，编辑轮廓，转入前视图编辑轮廓

    5、创建轮廓1的形状，点击确定

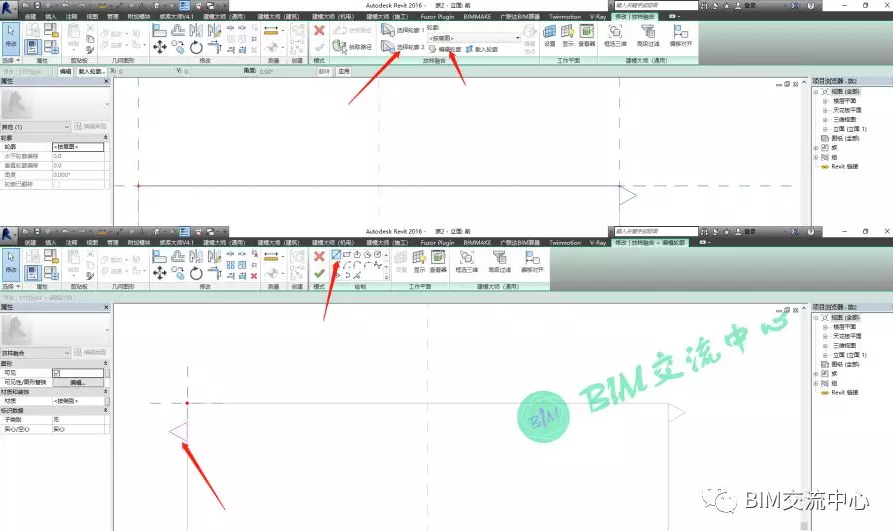

    6、选择轮廓2，编辑轮廓，注意轮廓2的位置

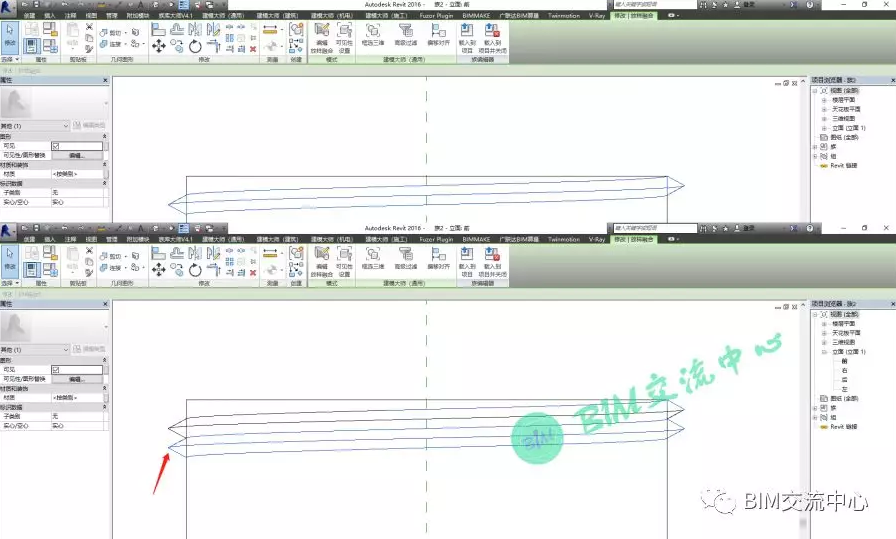

    7、点击确定，将刚建好的放样融合向下复制一个

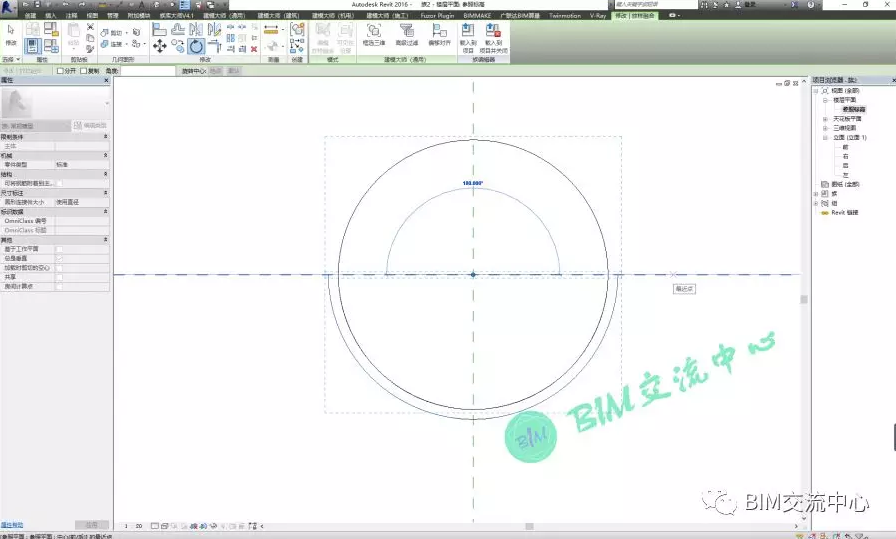

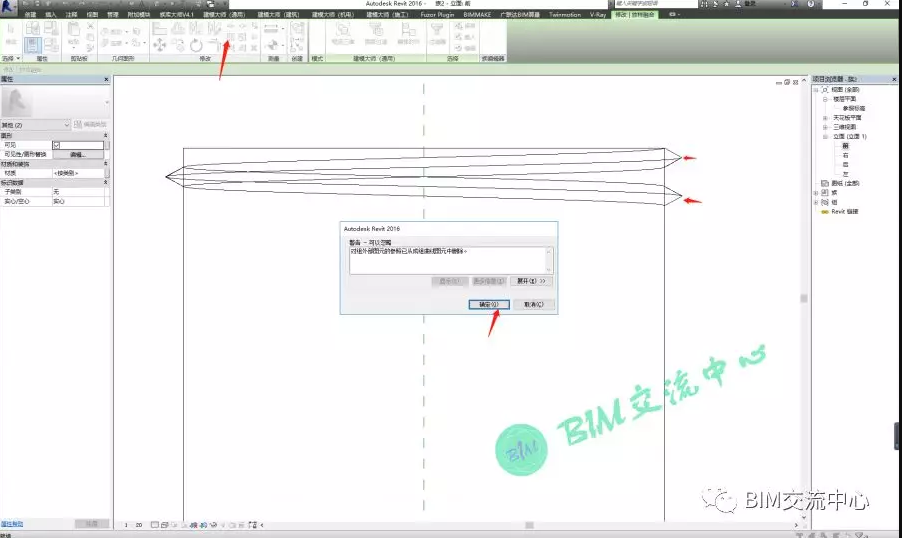

    8、选择复制的放样融合，转到楼层平面，参照标高平面，选择旋转命令，旋转180°

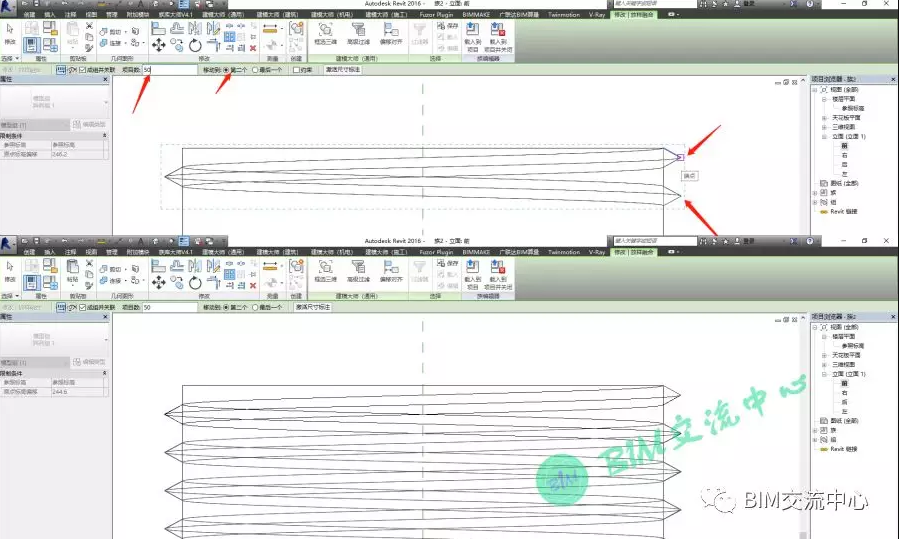

    9、转到前立面图，选择两个放样融合，点击阵列命令确定

    10、输入项目数，点击选择第一点和第二点位置，完成阵列

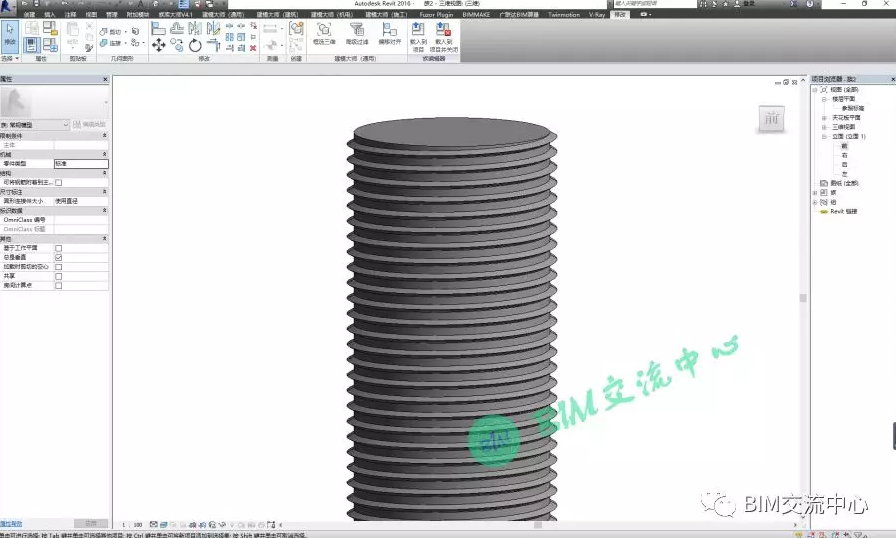

    11、打开三维视图查看效果
