人工照明（灯光）
Revit中有一些标准的照明系列。您可以使用它们并对其进行编辑以适合您的项目，也可以创建自己的项目。照明系列的可用空间有限。
要查看场景中的所有人造光，请查看>渲染>照明>人造光。
调光0表示关闭，1表示打开。
创建照明系列
任何族模板都可以是照明设备。唯一的区别是您必须向非照明灯具族模板添加光源。
创建一个新族，请转到“文件”>“新建”>“族”
选择“基于面的公制常规模型”族模板

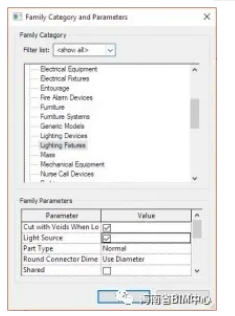

转到“创建”>“族”类别和“参数”，向下滚动到“照明器材”，选中“在加载时切掉空隙”和“光源”
现在，您将看到光源的黄色轮廓

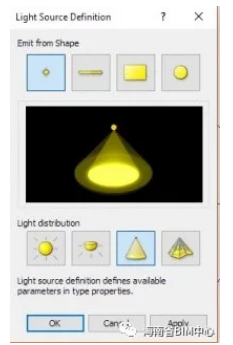

单击黄色轮廓，转到“修改”>“光源定义”
在这种情况下，“从形状发射=点”和“光分布=点”，然后单击“应用”
（其他形状不言自明，但是“光分布”具有一个选项，称为“光域网”。可以由照明设备制造商提供并描述光源的光强度分布，除非您知道自己所要用的，否则不要使用此形状。）
我们的黄色轮廓现在变成了焦点
在侧视图中镜像光源，这样它将使光源发出的光与其承载的几何体不同
创建一个空心拉伸（选择空心拉伸编辑>切割并选择主体），这样，族将剪切与其连接的任何主体。
为照明灯具创建一些几何体（在这种情况下，可以做一个简单的圆柱体），确保没有任何几何体会妨碍光源的定义
转到“修改”>“族类型”（或在导入到主模型后键入属性）以编辑“光度学”
在这里，您可以更改光源的颜色和强度，将光损耗因子保持为1（除非您知道自己在做什么），
现在将模型导入您的项目并将其放置在任何表面上。

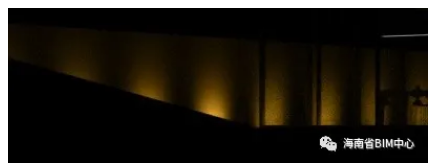

您将看不到光的来源，它只会照亮您模型的一部分（如果您想在光源下方添加几何体，并添加具有照度的材质）
