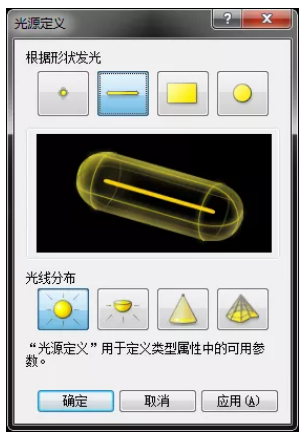

Revit的默认光源是做不出来灯带效果的，即使是选择长条的发光形状，渲染出来的效果依旧是点光源的发散方式。

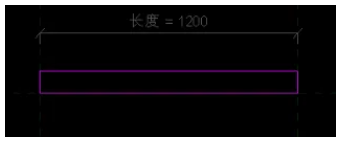

1.首先新建一个“基于线的常规模型”族，做一个简单的基于线长方形模型。

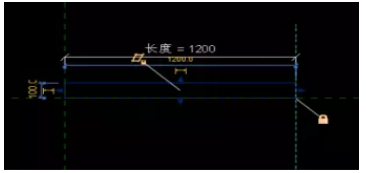

2..修改类型为照明设备。锁定在参照线上。

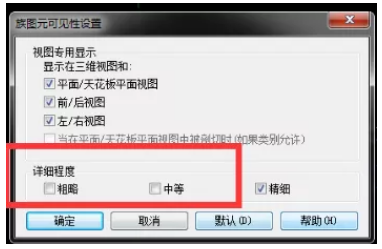

3.锁定并完成模型后，分别设置详细程度，拉伸图元在“一般/中等显示程度”下不可见。（天花图的时候就可以只看到一根线了，设置下线样式就能做图纸的灯带标示了）

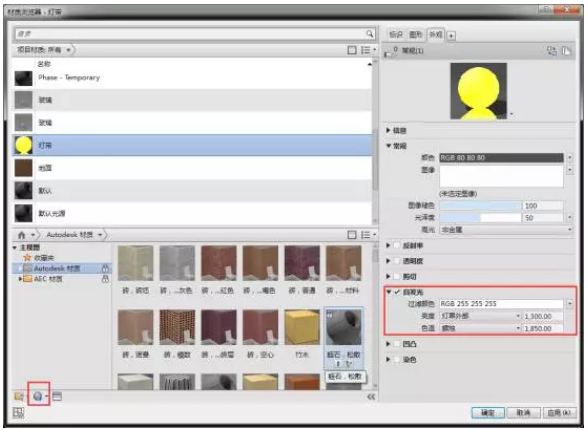

4.将拉伸图元设置材质参数，在项目中新建材质并勾选自发光选项。

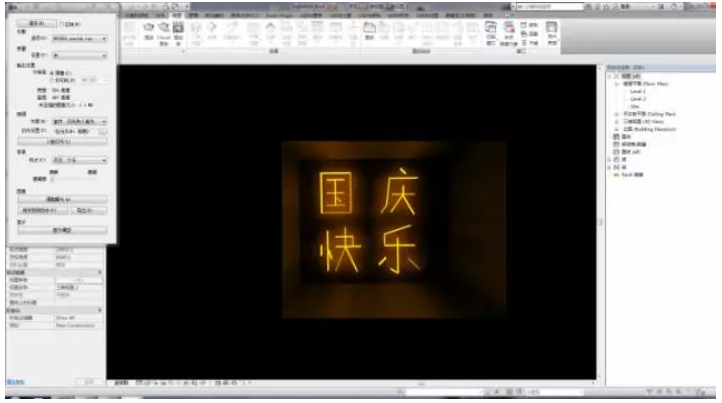

5.渲染效果如下图
