Revit怎样创建坡度板？一分钟学会revit坡度楼板的创建

    在revit建模过程中，由于建筑物构造的需要，有时也会出现带有一定坡度的楼板，那我们在revit中如何来创建呢，一起看看这几种方法吧。

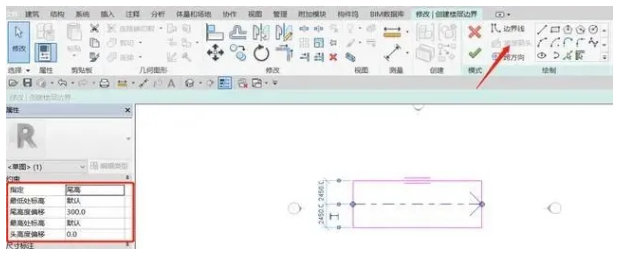

    Step1.使用坡度箭头来绘制。绘制好楼板边界以后，点击坡度箭头功能，指定坡度方向，在属性栏中调节箭头”头尾”高度偏移即可。

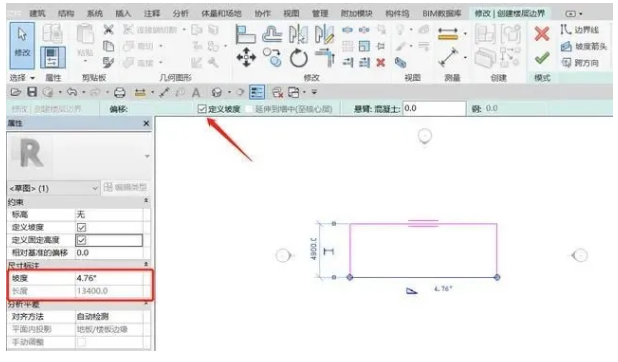

    Step2.使用定义坡度功能。选择楼板的一个边界，勾选定义坡度，再去属性栏中修改坡度值即可。

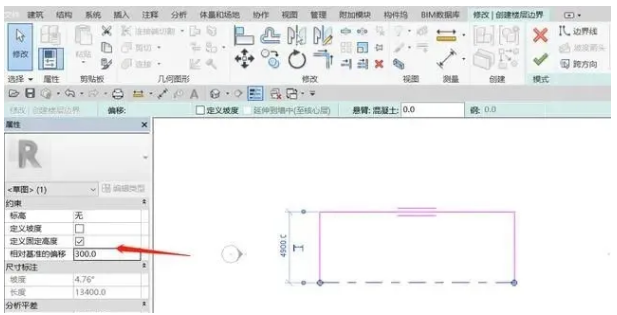

    Step3.使用定义固定高度功能。依次选择平行的两条边界线，勾选定义固定高度，分别输入相对基准的偏移值即可。

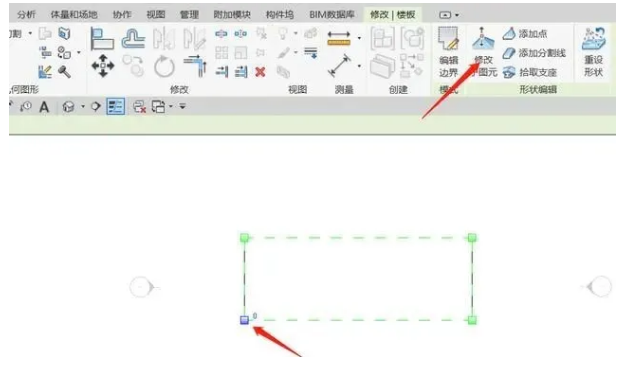

    Step4.修改子图元。绘制好楼板以后，点击修改子图元，修改边界点的高度即可。

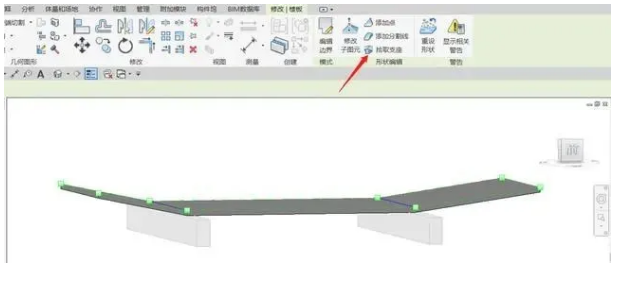

    Step5.使用拾取支座功能。部分楼板会出现随梁高的变化形成一定的坡度，在绘制好楼板以后，点击拾取支座，选择相应的梁即可。
