一、内建模型环境下创建：

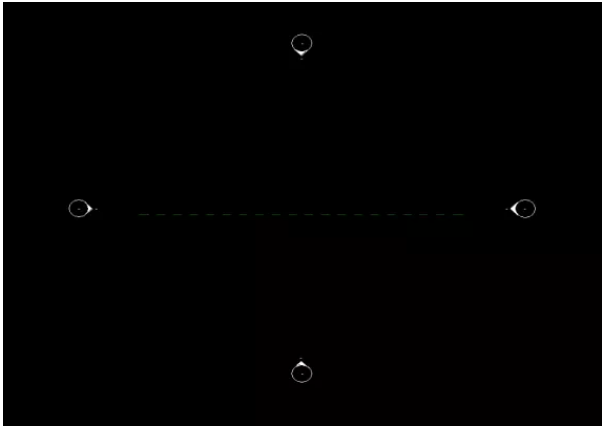

1.首先在平面图中绘制一条参照平面。

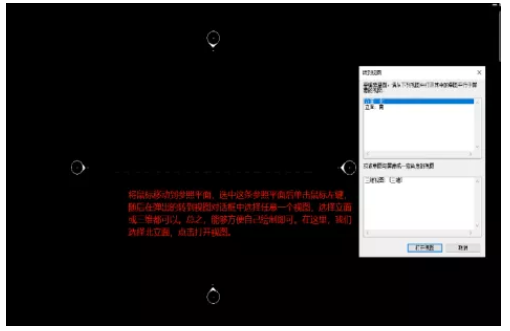

2.然后将已绘制好的参照平面设置工作平面。

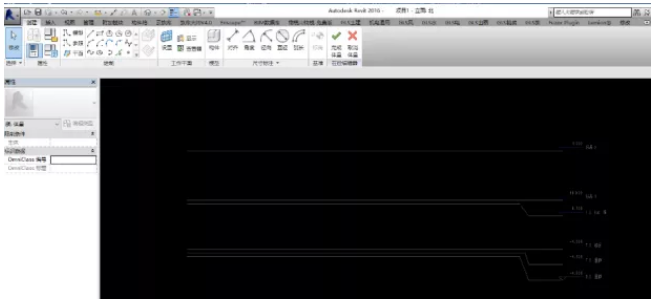

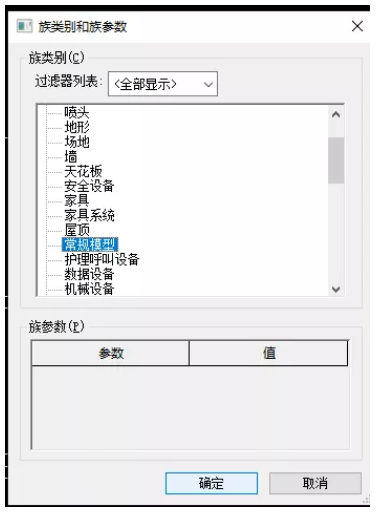

3.进入到北立面后，我们开始创建内建模型。
4.此时，在北立面中，我们已经进入了内建模型环境下。我们通过旋转命令绘制形状，从而完成内建模型环境下圆锥的创建。

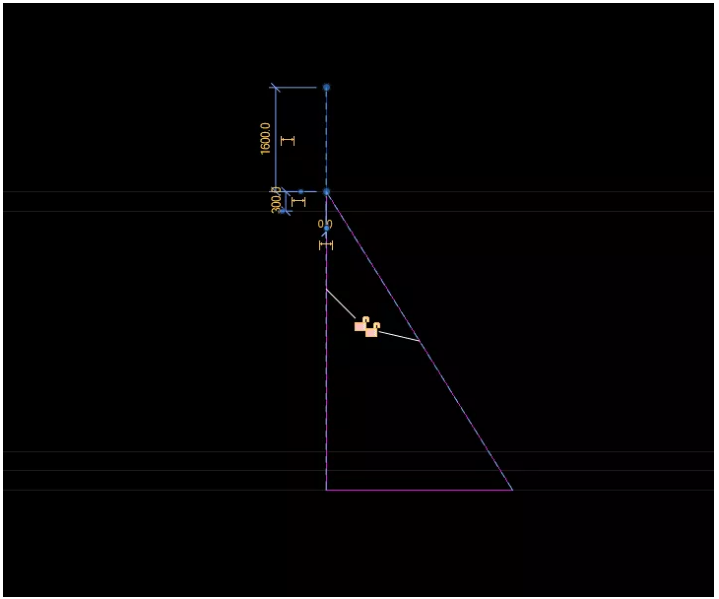

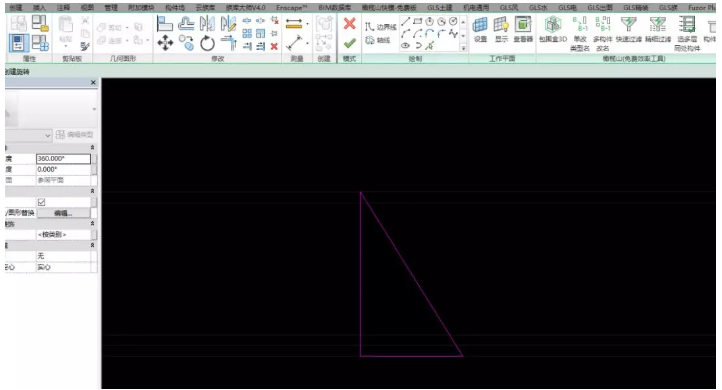

（1）点击旋转命令，在绘制面板中边界线内选择直线的绘制方式，在北立面中绘制一个三角形。

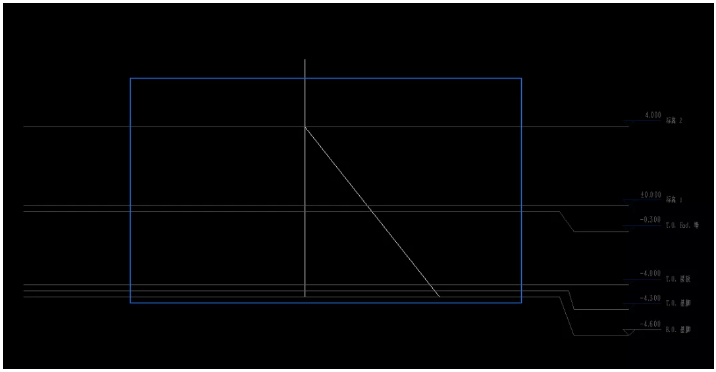

（2）然后，我们在已完成的三角形轮廓线中绘制一条旋转的轴线。（这一步操作千万不要忘记，否则将无法用旋转命令完成）
（3）点击完成，然后再点击完成模型。即可完成内建模型环境下圆锥形状的创建。
二、体量环境下创建：
1.首先在平面图中绘制一条参照平面，将已绘制好的参照平面设置工作平面。（该步骤与内建模型环境下创建方法一样，所以具体过程省略，请参考内建模型环境下创建的方法）

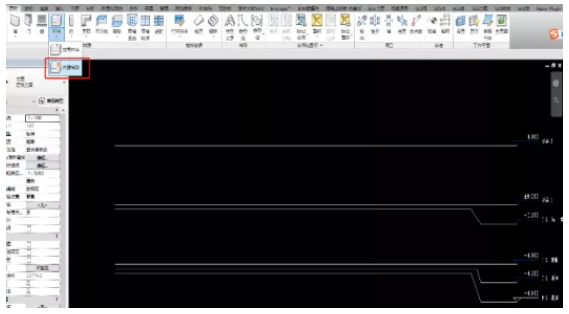

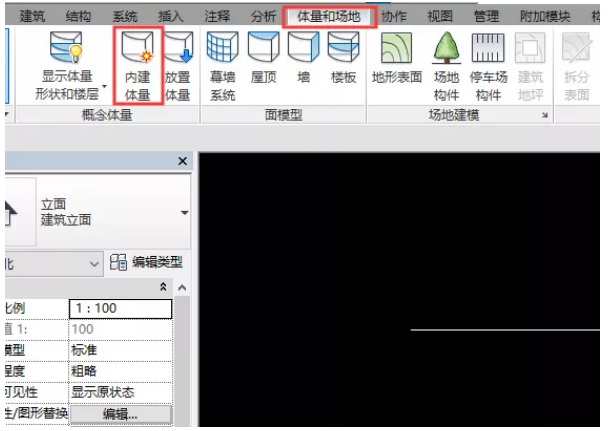

2.然后找到体量和场地选项卡，选择内建体量，进入到体量环境下。

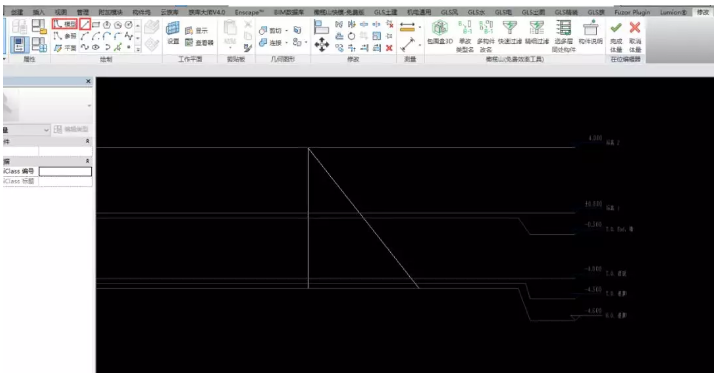

3.在当前视图下绘制功能面板内选择模型线的绘制方式为直线，绘制一个三角形。
4.在绘制好的三角形上再画一条垂直的直线，该直线将作为旋转轴。

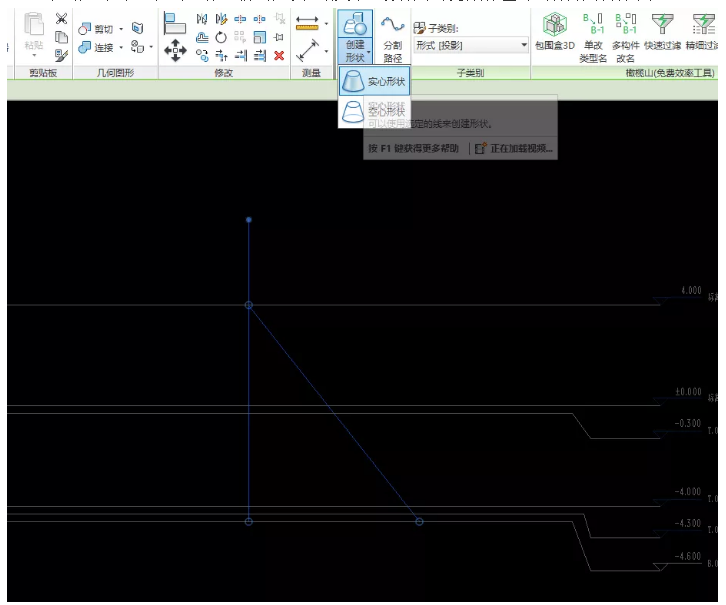

5.选中创建好的四条线，将它们创建实心形状，最后点击完成体量即可成功绘制圆锥。
