revit放置点在哪？Revit中重新定义族的插入点与放置点

    来源丨益埃毕教育

    族的插入点，也表示族在项目中的放置点，在做族的时候需要确定好。那么怎么对族的插入点进行修改呢？下面进行讲解。

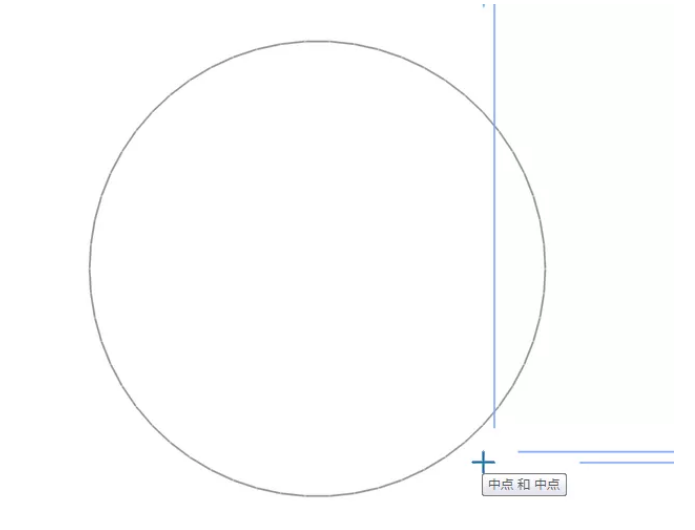

    01、在没有设置的情况下，族载入项目的插入点是默认两条参照平面的交点，如图所示

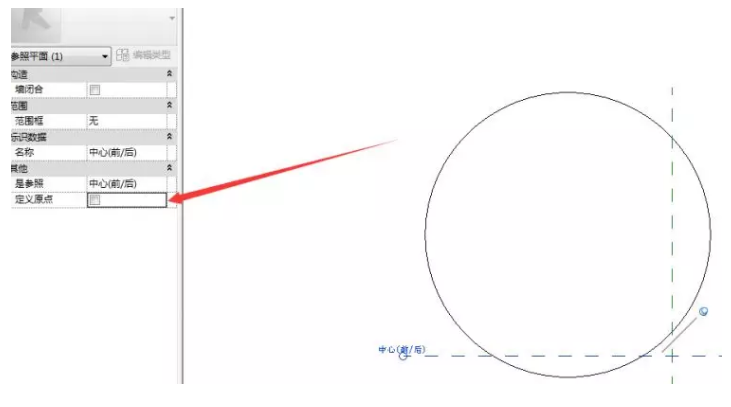

    02、如果需要自己定义插入点，选择参照平面，在右边属性栏中取消勾选“定义原点”，如图所示。

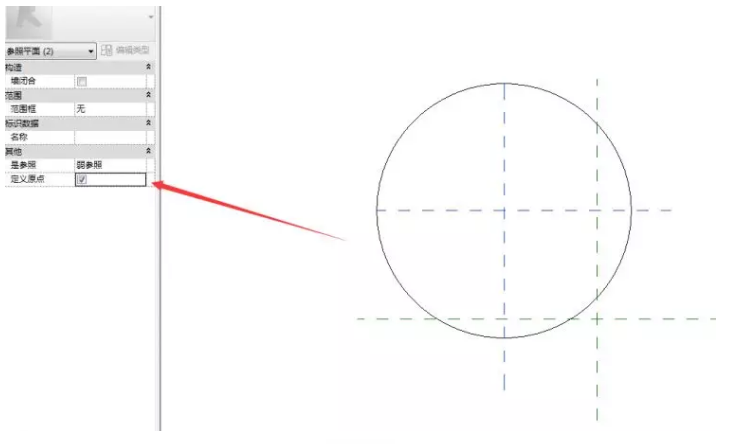

    03、可以移动原有参照平面，也可以重新绘制参照平面，然后点击“定义原点”即可，如图所示。

    04、此方法方便更改族的插入点，而不需要去移动模型。

    意义：在做项目过程中，构件放置位置尤为重要。在不方便放置的情况下，可以通过上述方法在族中重新定义插入点的方式，从而方便放置。
